Das DALI-Notlicht-Display ist eine sichtbare Client-Komponente. Sie dient zur Anzeige und Bedienung einer Leuchte des DALI-Notlichtmanagers in Tabellenform. Sie ermöglicht es, alle benötigten Tests auszulösen und aktuelle und vergangene Ergebnisse anzuzeigen. Per Drag and Drop können Sie Ihren eigenen Bericht erstellen und ausdrucken oder per E-Mail versenden. Wiederholung des Tests einzelner oder einer Gruppe von Leuchten, wenn diese den Test nicht bestanden haben.
Das Softwaremodul führt die folgenden Aufgaben aus:
•Auslösen von Notfalltests für Gruppen oder die gesamte Installation von Notleuchten über Schaltflächen.
oFunktionale Prüfung
oDauertest (Vollentladung, mindestens 90 Minuten Laufzeit), in der Regel alle 6-12 Monate
oTeildauertest (kurzer interner Entladungstest), in der Regel monatlich, Zeit in Minuten einstellbar (1-90 Min.) HINWEIS: Nicht in jedem Land Teil einer Norm !
oBatterieprüfung
•Statusanzeige laufender Tests
•Anzeige der Testergebnisse inkl. einzelner Fehlermeldungen
•Möglichkeit der manuellen Nachtriggerung von Tests pro Lampe oder Lampengruppe

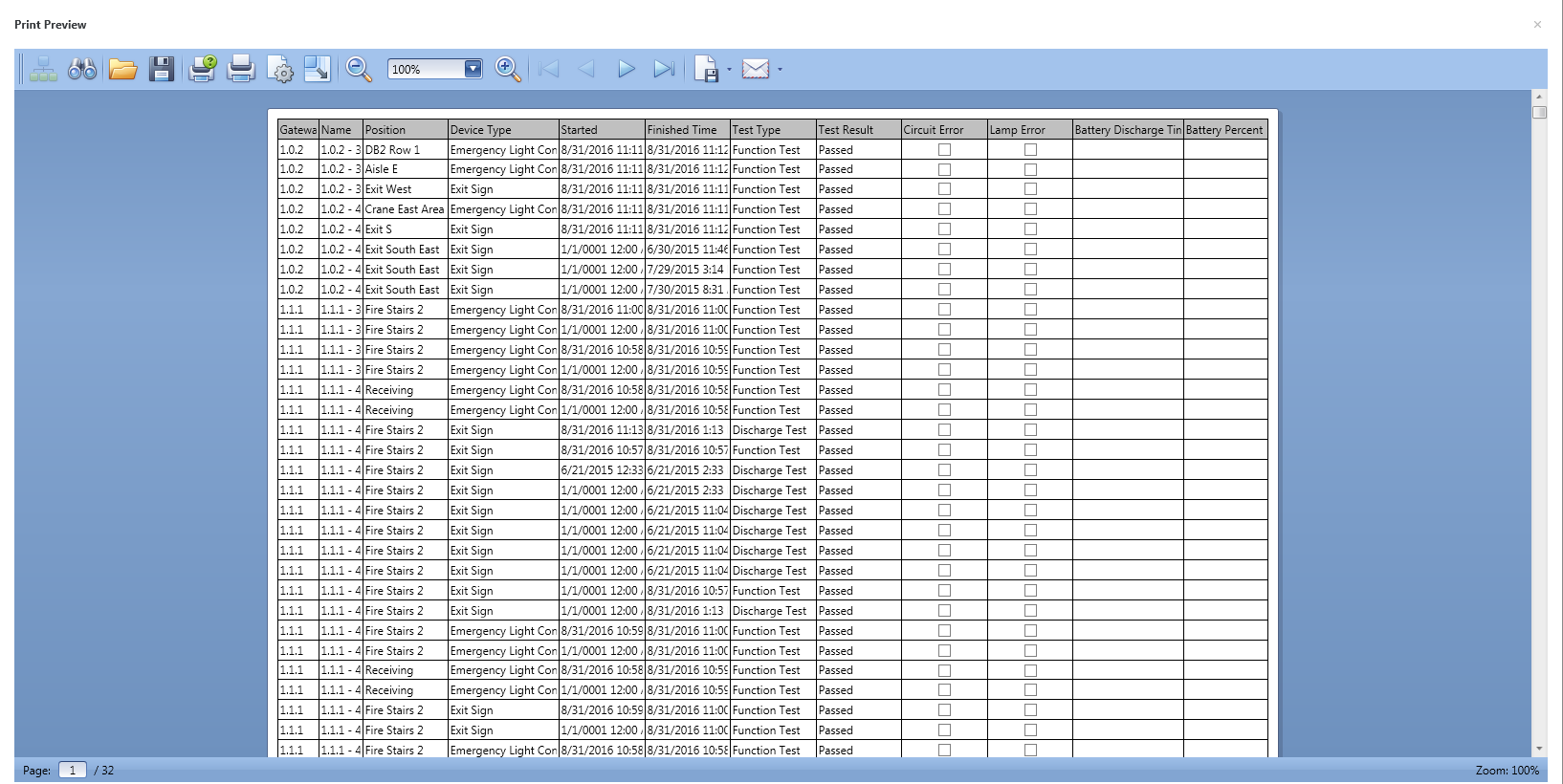

•Druck von Prüfberichten, E-Mail-Prüfbericht als pdf
Verknüpfung mit dem Dali Notlicht Manager mit nur einer gemeinsamen Eigenschaft.
Datenpunkte der Komponente
Name |
Type |
Funktion |
|---|---|---|
Maus über |
Ausgang |
Sendet ein Ein-Signal aus, wenn Sie mit dem Mauszeiger über die Komponente fahren. |
Trübung |
Eingabe |
Über einen 1-Byte-Wert von 0-255 kann die Deckkraft der Komponente verändert werden. 0 ist vollständige Transparenz. Ein Wert von 255 entspricht dem Wert, der bei der Transparenz in den Eigenschaften der Komponente eingestellt wurde. Wenn z.B. die Transparenz in den Eigenschaften der Komponente auf 80% eingestellt ist, wird dies der Wert sein, wenn Sie einen Wert von 255 an diesen Datenpunkt senden. |
Sichtbar |
Eingang |
Wenn dieser Eingang nicht verwendet wird, ist die Komponente immer sichtbar. Die Komponente kann durch ein Aus-Signal an diesem Datenpunkt unsichtbar und durch ein Ein-Signal an diesem Datenpunkt sichtbar gemacht werden. |
DALI Notlicht Manager |
Bidirektional |
Verbindung zwischen Display und Dali-Manager. |

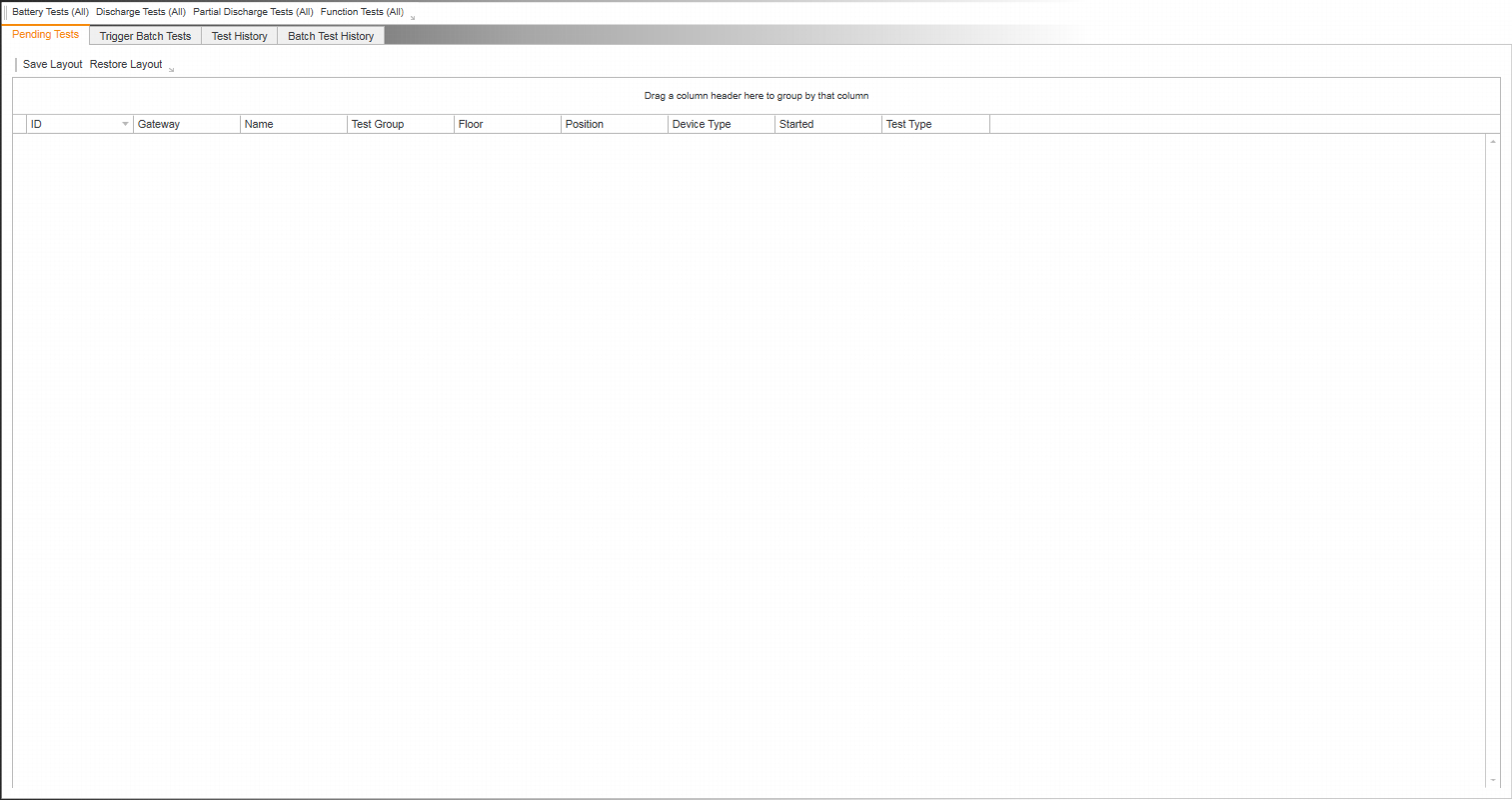

Anzeige
Anzeige Optionen
Name |
Funktion |
|---|---|
Batterietest (alle) |
Auslösen der Batterieabfrage für alle Leuchten im Dali Notlichtmanager |
Entladetest (Alle) |
Auslösendes Entladungstests für alle Leuchten im Dali-Notlichtmanager |
Teilentladungs-Test (Alle) |
Auslösendes Teilentladungstests für alle Leuchten im Dali-Notlichtmanager HINWEIS: Wird in Australien nicht benötigt! |
Funktionstest (Alle) |
Auslösendes Funktionstests für alle Leuchten im Dali-Notlichtmanager |
Pfeil-Taste |
Anpassen der Registerkarte Menü zum Ein- und Ausblenden der Schaltfläche Test |
Ausstehender Test |
Anzeige der einzelnen aktiv laufenden Tests |
Batch Test auslösen |
Testauslösung pro Gruppe |
Test-Historie |
Testbericht |
Batch Test Historie |
Historie der ausgelösten Batch-Tests |

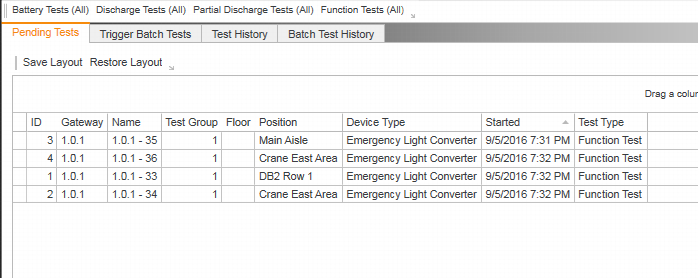

Anstehende Tests

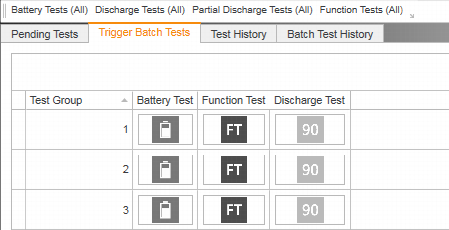

Trigger Batch Tests

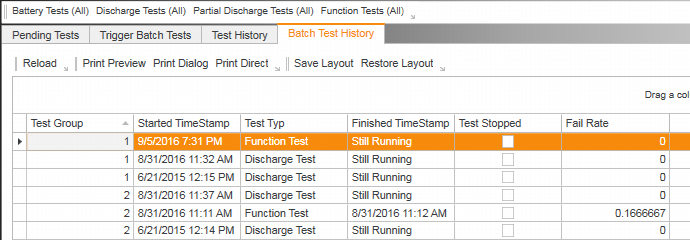

Batch Test Historie

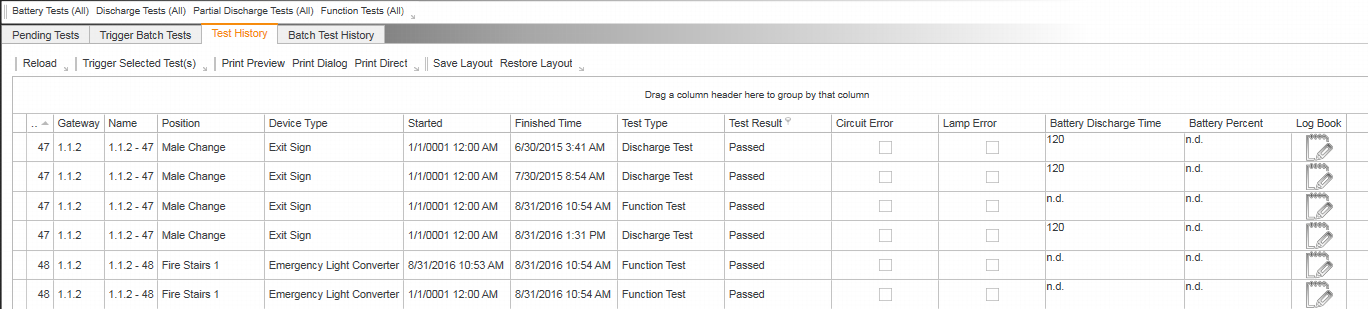

Test Historie
Jede Tabelle kann per Drag & Drop angepasst werden. Ziehen Sie einfach eine Spalte an die gewünschte Position. Sie können auch Spalten weglassen, wenn Sie sie nicht in Ihrem Bericht haben wollen. Wenn Sie eine Spalte in die Kopfzeile ziehen, wird die Liste nach dieser Spalte gruppiert. Jede Spalte bietet auch eine Filterfunktion. Im Logbuch können Sie Wartungen pro Armatur inkl. Wartungshistorie erfassen. (Wenn die Benutzerverwaltung aktiviert ist, werden die Einträge im Logbuch mit Zeit und Benutzer gestempelt)

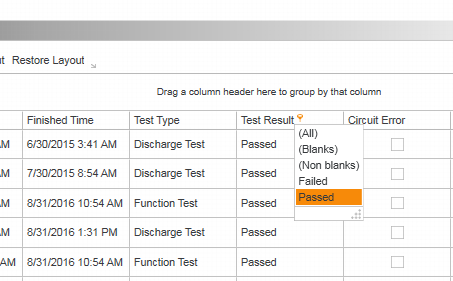

Filter (Trichtersymbol rechts neben dem Spaltennamen)

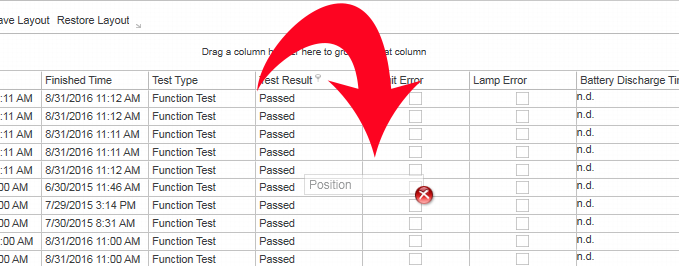

Drop-Spalte zur Anpassung von Tabelle und Bericht

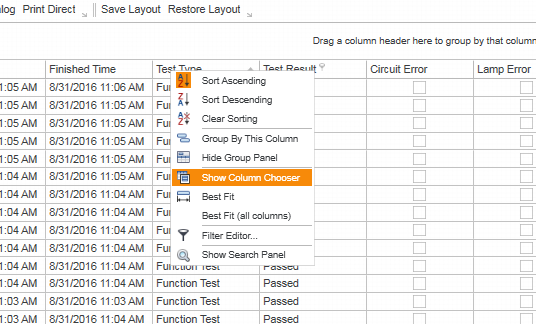

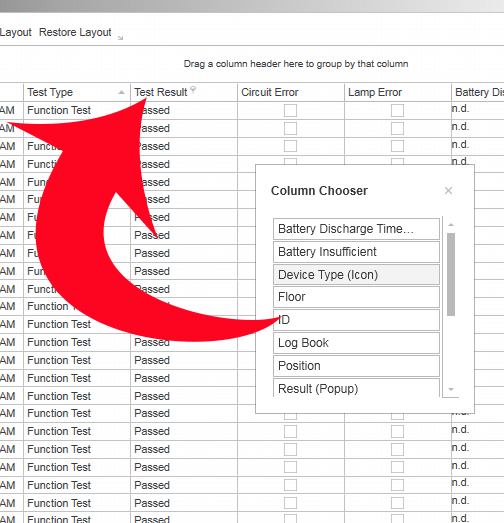

Ein Rechtsklick in eine Spaltenüberschrift öffnet ein Menü, mit dem Sie die gelöschten Spalten zurückholen können.
