Bei KNX Data-Secure wird die Kommunikation auf dem KNX-Bus und im IP-Netzwerk "verschlüsselt".
Um mit den EisBär mit dem Data-Secure Bus verbinden zu können, müssen im ETS6 Projekt bei der ausgewählten Verbindung alle benutzten Gruppenadressen hinterlegt werden. Dies wird direkt in den Tunneling-Kanälen ober bei Routing mit einem Dummy realisiert. Das Dummy-Gerät muss selbst Secure sein und topologisch über dem KNX/IP-Router sitzen.

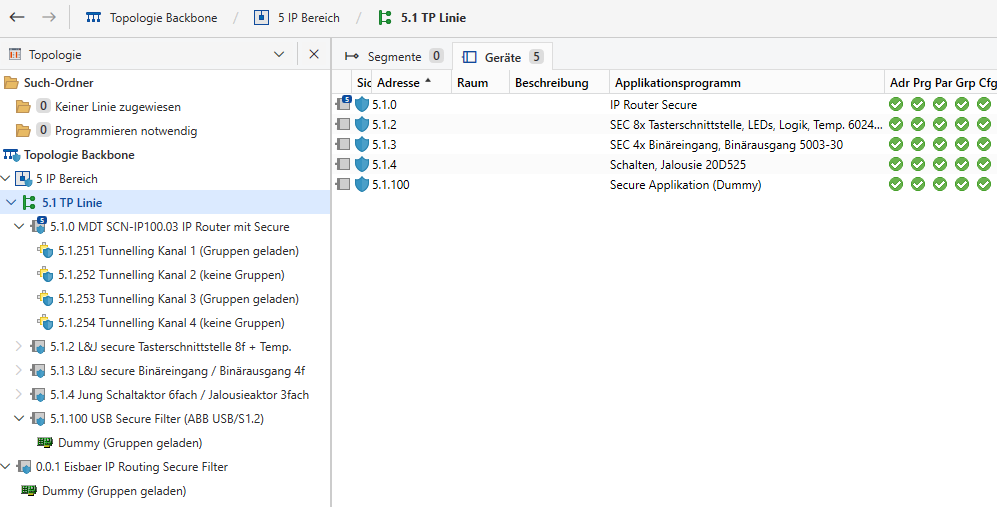

Beispiel:
Für den Export der Datenpunkte wird das Projektpasswort benötigt und wird aus der Übersicht heraus gestartet. Zusätzlich wird der Export des Schlüssels benötigt. Auf der Übersichtsseite "Details" auswählen --> Passwort eintragen --> auf "Sicherheit" klicken. Es wird eine Liste mit allen registrierten Geräten angezeigt. Oben rechts befindet sich die Schaltfläche "Backup Schlüsselbund". Für den Export muss ein Passwort vergeben werden. Die Gerätezertifikate werden nicht benötigt.
Im EisBär KNX-Treiber
Der Import der .knxproj Datei erfolgt über den ETS6 Import (siehe KNX Treiber einrichten). Der Import der .knxkeys Datei erfolgt in den Treiber-Einstellungen bei der Verbindungseinstellung zur Schnittstelle.
Wichtig: Als physikalische Adresse muss die Adresse des Tunnels oder des Dummys eingetragen werden.

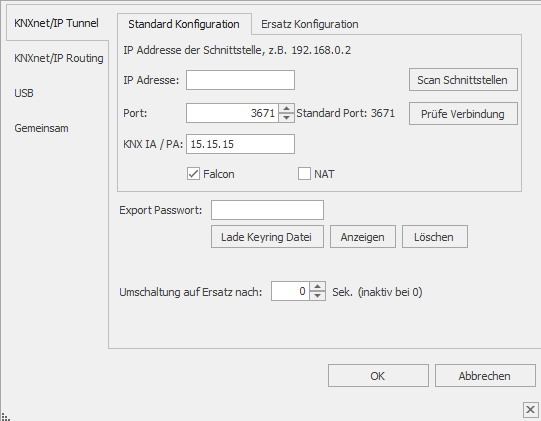

Tunneling
Bei der Tunneling Verbindung muss die IP Adresse und richtige KNX Adresse der gewählten Tunneling Schnittstelle eingestellt werden.
Der Schlüsselbund muss importiert werden. Hierzu muss das Export-Passwort des Schlüsselbund-Exports der ETS6 eingetragen werden.
Mit "Prüfe Verbindung" wird die Verbindung zu KNX/IP-Schnittstelle inkl. Verschlüsselung geprüft.

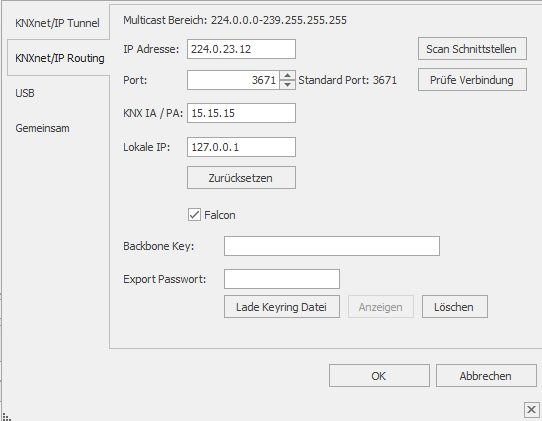

Routing
Es muss die richtige Multicast IP Adresse eingetragen werden, außerdem muss der Schlüsselbund (*.knxkeys) importiert werden. Hierzu muss das Export-Passwort vom Schlüsselbund-Export der ETS6 eingetragen werden.
Bei Data Secure ist die Verwendung des Backbone Keys nicht möglich. Dieser funktioniert nur bei IP-Secure.
Mit "Prüfe Verbindung" wird immer OK zurück gegeben.
Die Keyringdatei (Schlüsselbund) wird beim Import automatisch im Projekt unter \PRJ0001\DBs\Import gespeichert und bei Up- und Downloads übertragen.
