Über den Energiereport
Speicherpfad der Energiedaten damit der Energiereport generiert werden kann. Der Dateiname muss "energy_periods.json" lauten.
C:\ProgramData\Alexander Maier GmbH\EisBär 3.0\www\Energy_Report\energy_periods.json
Die Einstellung ist standardmäßig so hinterlegt.
Es werden dann automatisch die gespeicherten Verbrauchswertdaten in jährlichen Dateien gespeichert. Das aktuelle Jahr wird jeden Tag um ca. 0 Uhr aktualisiert.

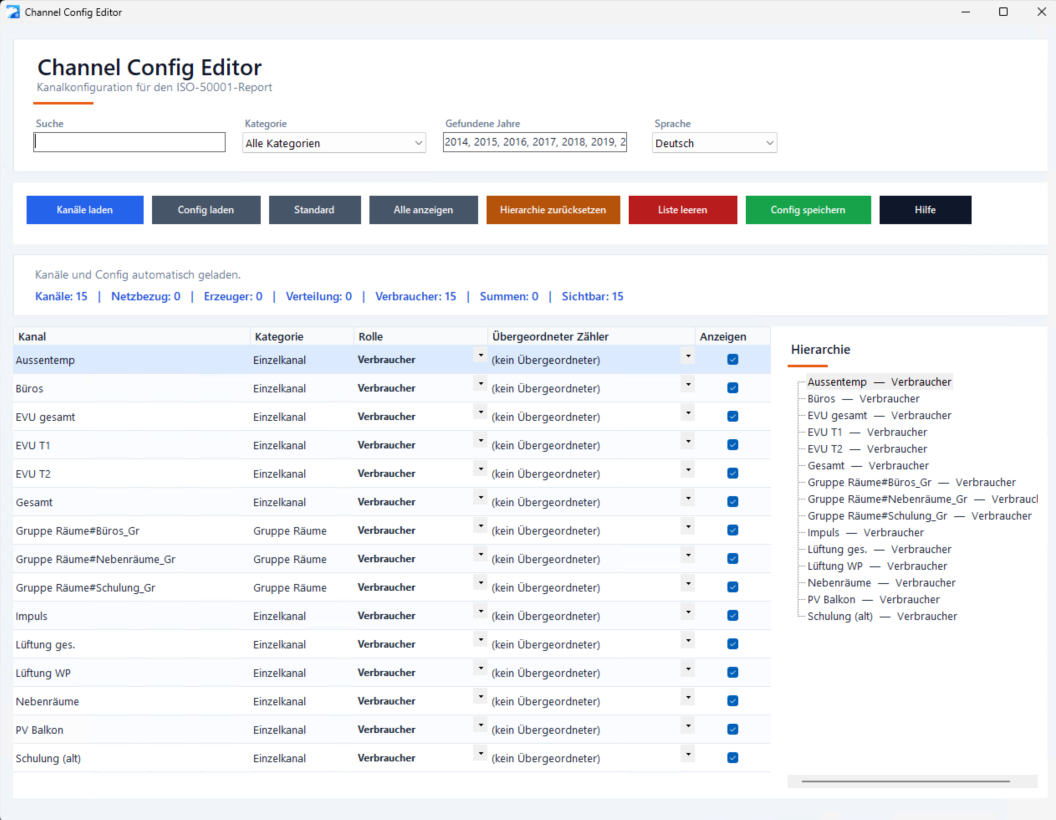

Den Channel Config Editor in "C:\ProgramData\Alexander Maier GmbH\EisBär 3.0\www\Energy_Report\ChannelConfigTool.exe" aufrufen.
Zweck
Mit diesem Tool legen Sie fest, wie der ISO-50001-Report jeden Kanal interpretiert: ob er als Verbraucher in die Bilanz einfließt, der Netzbezug ist, ein Erzeuger (z. B. PV), eine Unterverteilung oder eine virtuelle Kategoriesumme. Zusätzlich definieren Sie die Hierarchie der Zähler (Kaskaden).
Workflow
1. Arbeitsordner prüfen — er muss die Datei(en) energy_periods_YYYY.json enthalten. Über „Ordner wählen…“ kann er gewechselt werden.
2. „Kanäle laden“ liest alle Kanäle aus den Jahresdateien.
3. Für jeden Kanal eine Rolle wählen und ggf. den übergeordneten Zähler setzen (Kaskade).
4. „Config speichern“ schreibt die channel_config.json. Der Report lädt sie beim nächsten Aufruf.
Rollen
● Netzbezug — Hauptzähler / Einspeisung. Es darf genau einen geben. Wurzel des Sankey-Diagramms.
● Erzeuger — produzierender Kanal (PV-Anlage, BHKW). Wird im Bericht separat ausgewiesen, zählt nicht zum Verbrauch.
● Unterverteilung — Zwischenzähler in der Kaskade (z. B. HV, UV, DB). Eigene Messung; geht nicht in die Verbrauchssumme ein, damit nichts doppelt zählt.
● Verbraucher — echte Last (Heizung, Lüftung, Maschine, Verbrauchsgruppe). Geht in die Energiebilanz ein.
● Kategoriesumme — virtueller Aggregatkanal für eine Kategorie (Name endet auf „#“). Anzeigewert für Kategorienauswertung.
Hierarchie (Kaskade)
Über „Übergeordneter Zähler“ ordnen Sie einen Kanal einem Elternkanal zu. Beispiel: HV Süd → MSB → Netzbezug. Die Hierarchie ist rechts als Baum sichtbar. Verwaiste Knoten erscheinen in einer eigenen Gruppe.
Validierung beim Speichern
Das Tool blockiert den Speichervorgang, wenn:
• mehrere Kanäle als Netzbezug markiert sind
• ein Kanal sich selbst als übergeordneten Zähler hat
• ein Übergeordneter-Verweis auf einen nicht existierenden Kanal zeigt
• die Kaskade einen Zyklus enthält
• der Netzbezug einen übergeordneten Zähler hat
Tipps
• Neue Kanäle in den Daten werden beim nächsten Start automatisch als „Verbraucher“ vorgeschlagen.
• „Standard“ stellt für alle Kanäle wieder die Default-Rollen her (Kanäle mit # werden Verbraucher, Endung # = Kategoriesumme).
• „Hierarchie zurücksetzen“ entfernt alle Parent-Verweise; nützlich beim Neusortieren.
• Im Baum: ein Klick auf einen Knoten markiert die zugehörige Grid-Zeile (und umgekehrt).
• Die zuletzt benutzte Sprache und der zuletzt benutzte Arbeitsordner werden gespeichert.

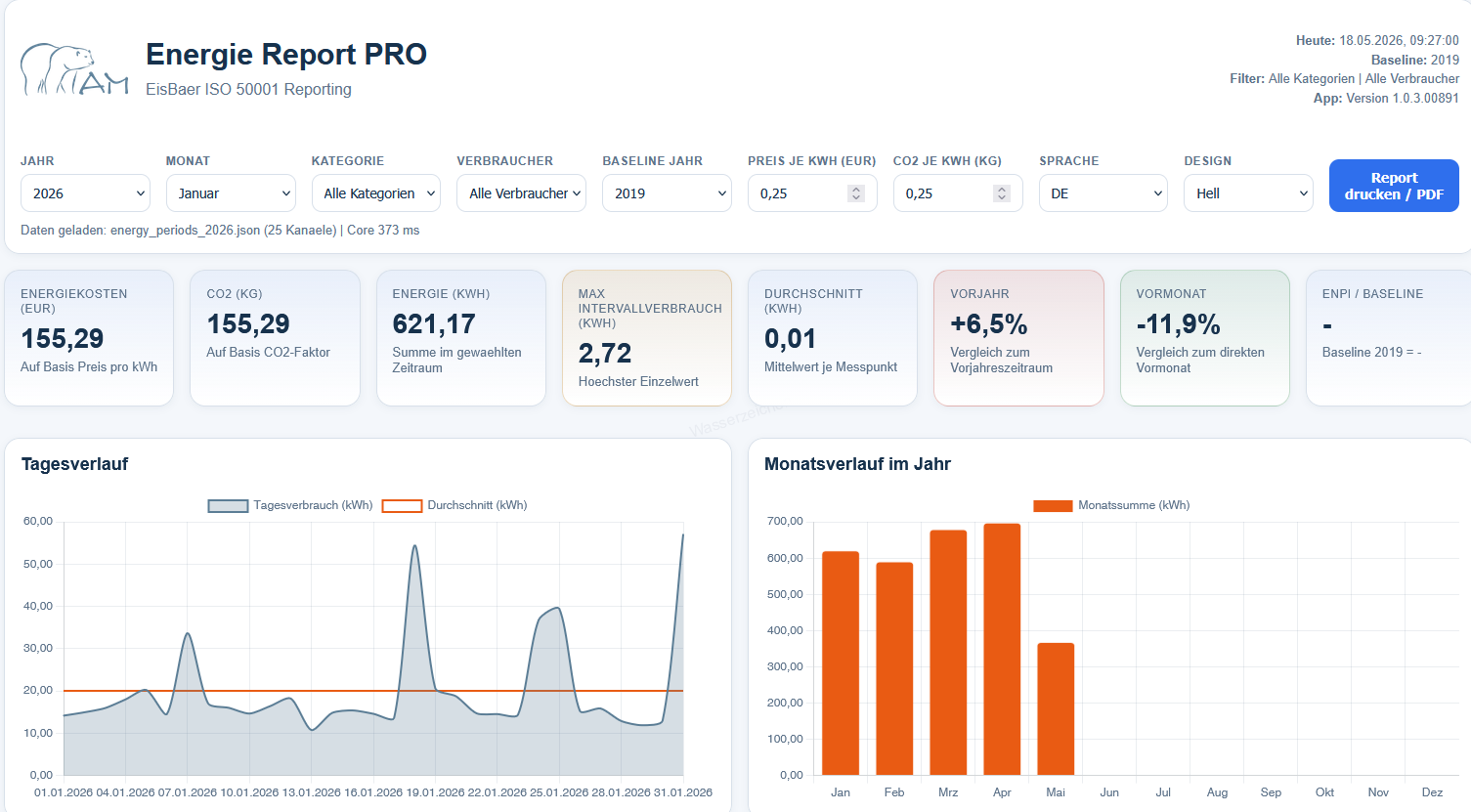

Aufruflink in der Komponente Webbrowser oder einem beliebigen externen Webbrowser
http://"IPADRESSE-DES-EISBAERSERVERS":8003/ISO50001_Report
Beispiel:
