Komponenten > Energie Effizienz

Diese unsichtbare Komponente dient dem ermitteln von Stromverbräuchen. Hierbei können mehrere Hauptanschlüsse und deren einzelne Strompfade einzeln betrachtet werden.

Die Komponente berechnet aus Strom und Spannung die Leistung oder aus Leistung und Spannung den Strom. Zusätzlich wird die Energiemenge in kWh ausgegeben.

Datenpunkte der Komponente

Name	Typ	Funktion
Diagnose [Text]	Ausgang	Hier kann eine Diagnose als Text ausgegeben werden. Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt.
Dynamisch	Ordner	In diesem Ordner werden die angelegten Kanäle angezeigt.
Update-Intervall	Bidirektional	Hier über kann festgelegt werden, in welchem Zeitlichen Abstand die Daten erfasst werden sollen.

Eigenschaften der Komponente

Name	Standard	Funktion
Hauptanschlüsse	0	Hier können die Hauptanschlüsse festgelegt werden, welche zB eine Unterverteilung darstellen könnte.
Kanäle	0	Hier werden die einzelne Strompfade angelegt.
Aktualisierungsintervall Verbrauch [s]	60	Im Intervall der eingestellten Zeit, werden die aktuellen Daten erfasst und entsprechend berechnet.

Hauptanschluss:

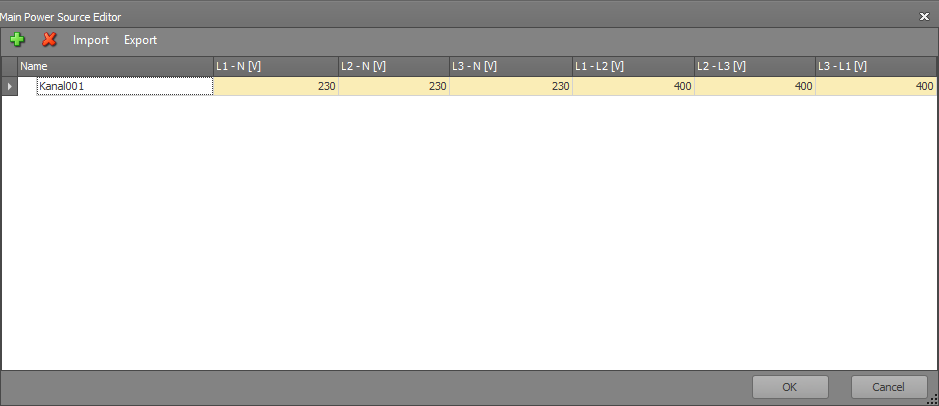

EnergieHauptanschluss

Datenpunkte aus dem dynamischen Ordner (Hauptanschlüsse)

Name	Typ	Funktion
Spannung L1-L2 [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L1-L2
Spannung L1-N [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L1-N
Spannung L2-L3 [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L2-L3
Spannung L2-N [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L2-N
Spannung L3-L1 [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L3-L1
Spannung L3-N [V]	Eingang	Eingangswert der Spannung zwischen den Leitern L3-N
Summenstrom L1 [A]	Ausgang	Gibt die berechnete Strom Summe des Leiters L1 aus
Summenstrom L2 [A]	Ausgang	Gibt die berechnete Strom Summe des Leiters L2 aus
Summenstrom L3 [A]	Ausgang	Gibt die berechnete Strom Summe des Leiters L3 aus

Kanäle:

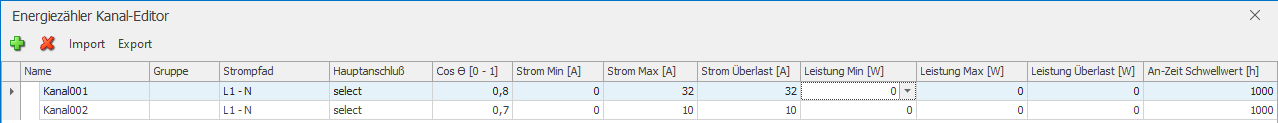

EnergieKanal

Bezeichnung	Beschreibung
Name	Für den angelegten Kanal kann die Bezeichnung angepasst werden.
Gruppe	Sollen mehrere Kanäle gruppiert werden, kann hier ein eindeutiger Gruppen-Name eingetragen werden. Hierdurch wird im Ordner "Dynamisch" ein neuer Ordner für die kombinierten Gruppenverbräuche angelegt.
Strompfad	Auswahl vom Strompfad L1/L2/L3 zu N oder Stern Dreieck.
Hauptanschluss	Hier muss der Hauptanschluss ausgewählt werden, zu dem der Kanal gehört.
Cos phi	Eingabe des Wirkungsgrad als Faktor zwischen 0 und 1.
Strom Min [A]	Gibt es einen Mindeststrom kann dieser hier definiert werden. Bei Unterschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
Strom Max [A]	Gibt es einen Maximalstrom kann dieser hier definiert werden. Bei Überschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
Strom Überlast [A]	Es kann ein Strom für Überlast definiert werden. Bei Überschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
Leistung Min [A]	Gibt es eine Mindestleistung kann dieser hier definiert werden. Bei Unterschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
Leistung Max [A]	Gibt es eine Maximalleistung kann dieser hier definiert werden. Bei Überschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
Leistung Überlast [A]	Es kann eine Leistung für Überlast definiert werden. Bei Überschreitung wird der entsprechende Datenpunkt ein AN-Signal ausgeben
An-Zeit Schwellwert [h]	Einstellmöglichkeit für die maximale An-Zeit. (z.B. für Service-Intervall, ...)

Datenpunkte aus dem dynamischen Ordner (Kanal)

Name	Typ	Funktion
An-Zeit Gesamt	Ausgang	Gibt die gesamte Einschaltzeit aus
An-Zeit Gesamt - Schwellwert erreicht	Ausgang	Wird ein eingestellter Schwellwert der Einschaltzeit überschritten, wird hier ein Signal ausgegeben
An-Zeit Gesamt [h]	Ausgang	Gibt die gesamte Einschaltzeit in Stunden aus
An-Zeit Gesamt zurücksetzen	Eingang	Setzt die Werte "An-Zeit Gesamt" auf 0
An-Zeit Zwischenzähler	Ausgang	Gibt die Einschaltzeit des Zwischenzählers aus
An-Zeit Zwischenzähler [h]	Ausgang	Gibt die Einschaltzeit des Zwischenzählers in Stunden aus
An-Zeit Zwischenzähler - Schwellwert erreicht	Ausgang	Wird ein eingestellter Schwellwert der Einschaltzeit des Zwischenzählers überschritten, wird hier ein Signal ausgegeben
An-Zeit Zwischenzähler zurücksetzen	Eingang	Setzt die Werte "An-Zeit Zwischenzähler" auf 0
Cos Phi	Eingang	Eingang für den Wirkungsgrad-Wert
Energie Gesamt [kWh]	Ausgang	Gibt den berechneten Energieverbrauch (Gesamt) aus.
Energie Gesamt zurücksetzen	Eingang	Setzt die Werte "Energie Gesamt" auf 0
Energie Zwischenzähler [kWh]	Ausgang	Gibt den berechneten Energieverbrauch (Zwischenzähler) aus.
Energie Zwischenzähler zurücksetzen	Eingang	Setzt die Werte "Energie Zwischenzähler" auf 0
Leistung Durchschnitt [W]	Ausgang	Gibt die durchschnittliche Leistung des Außenleiters aus
Leistung [W]	Bidirektional	Wird die Leistung gemessen, kann diese zur Berechnung in den Energiezähler gegeben werden (Eingang). Der Strom dient dann als reiner Ausgang. Leistung und Strom dürfen nicht gleichzeitig als Eingang verwendet werden.
Leistung Maximum [W]	Ausgang	Gibt die maximale Leistung des Außenleiters aus
Leistung Maximum/Durchschnitt zurücksetzen	Eingang	Setzt die Werte "Leistung Maximum und Durchschnitt" auf 0
Leistung obere Grenze überschritten	Ausgang	Wird eine eingestellte Leistungsgrenze überschritten, wird hier ein Signal ausgegeben
Leistung untere Grenze unterschritten	Ausgang	Wird eine eingestellte Leistungsgrenze unterschritten, wird hier ein Signal ausgegeben
Leistungs-Überlast	Ausgang	Wird eine eingestellte Leistungsgrenze überschritten, wird hier ein Signal ausgegeben
Strom Durchschnitt [A]	Ausgang	Gibt den durchschnittlichen Strom Wert aus
Strom [A]	Bidirektional	Wird der Strom gemessen, kann diese zur Berechnung in den Energiezähler gegeben werden (Eingang). Die Leistung dient dann als reiner Ausgang. Leistung und Strom dürfen nicht gleichzeitig als Eingang verwendet werden!
Strom Maximum [A]	Ausgang	Gibt den maximalen Strom Wert aus
Strom Maximum/Durchschnitt zurücksetzen	Eingang	Setzt die Werte "Strom Maximum und Durchschnitt" auf 0
Strom obere Grenze überschritten	Ausgang	Wird eine eingestellte Leistungsgrenze überschritten, wird hier ein Signal ausgegeben
Strom Überlast	Ausgang	Wird eine eingestellte Leistungsgrenze überschritten, wird hier ein Signal ausgegeben
Strom untere Grenze unterschritten	Ausgang	Wird eine eingestellte Leistungsgrenze unterschritten, wird hier ein Signal ausgegeben
