Dieser Treiber ist eine unsichtbare Server-Komponente und dient zur Verbindung des Feig-myAXXESS-Systems mit dem EisBär.
Globale Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Benutzer (CSV String) |
Ausgang |
Ausgabe der Benutzerliste als Text, wenn der Triggereingang getriggert wurde. |
Benutzer exportieren Trigger (CSV String) |
Eingang |
Trigger für die Ausgabe der Benutzer. |
Benutzer importieren (CSV String) |
Eingang |
Importieren der Benutzer über eine Zeichenkette. |
Benutzer exportieren (Dateiname) |
Eingang |
Durch Angabe eines absoluten Speicherpfad, kann die Benutzerliste als CSV exportiert und gespeichert werden. |
Benutzer importieren (Dateiname) |
Eingang |
Durch Angabe eines absoluten Speicherpfad, kann die Benutzerliste als CSV importiert werden. |
Diagnose [Text] |
Ausgang |
Hier werden Fehlertexte ausgegeben. Diese können z.B. mit der Komponente "Protokollfenster" angezeigt werden. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Dynamisch |
Ordner |
In diesem Ordner werden die dynamischen Datenpunkte für jeden Reader angelegt (siehe unten). |
Erweiterte Diagnose |
Eingang |
(De)Aktiviert die erweiterte Debug-Ausgabe. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Erweiterte Diagnose (Reader Status) |
Eingang |
(De)Aktiviert die erweiterte Debug-Ausgabe für den Reader. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Kalender Editor (Benutzer) |
Bidirektional |
Mit dem Kalender Editor können für jeden Benutzer die Berechtigungszeiten festgelegt werden. |
Kalender Editor (Gruppen) |
Bidirektional |
Mit dem Kalender Editor können für jede Benutzer-Gruppe die Berechtigungszeiten festgelegt werden. |
Logdaten exportieren (Alle) |
Eingang |
Alle Logdaten werden in einer Datei gespeichert. |
Logdaten exportieren (Benutzer-ID) |
Eingang |
Alle Zugangsdaten die angegebene interne Benutzernummer betreffend werden in eine Datei exportiert. |
Logdaten exportieren (Karten-ID) |
Eingang |
Alle Zugangsdaten, die die angegebene Karten-ID betreffen, werden in eine Datei exportiert |
Treiber An/Aus |
Bidirektional |
(De)Aktivieren der Komponente |
Zugang gewährt (Benutzer) |
Ausgang |
Hier wird der Benutzername der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Benutzer-ID) |
Ausgang |
Hier wird die Benutzer ID der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Karten-ID) |
Ausgang |
Hier wird die Karten-ID der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Reader) |
Ausgang |
Hier wird der Name des Readers ausgegeben der zuletzt den Zugang gewährte. |
Zugang gewährt (Trigger) |
Ausgang |
Hier wird ein AN Signal bei Zutrittserlaubnis ausgegeben. |
Zugang verweigert (Benutzer) |
Ausgang |
Hier wird der Benutzername der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Benutzer-ID) |
Ausgang |
Hier wird die Benutzer ID der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Karten-ID) |
Ausgang |
Hier wird die Karten-ID der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Reader) |
Ausgang |
Hier wird der Name des Readers ausgegeben der zuletzt den Zugang verweigert hat. |
Zugang verweigert (Trigger) |
Ausgang |
Hier wird ein AN Signal bei Zutrittsverweigerung ausgegeben. |
Datenpunkte je Reader
Name |
Typ |
Funktion |
|---|---|---|
Eingang 1-4 |
Ausgang |
Aktueller Zustand der bis zu 4 (Abhängig vom Reader) Eingänge. Falls sich der Wert eines Eingags während der Abfragepause verändert und zurück geändert hat, wird dies bei der Abfrage erkannt und der Ausgang entsprechend ebenfalls kurz aktiv und wieder inaktiv gesetzt. |
Kalender Editor (Benutzer) |
Bidirektional |
Datenpunkt zur Verknüpfung mit dem Kalender-Editor. Hiermit lassen sich Zugangsberechtigungen auch zeitlich steuern. Die angelegten Benutzer werden im Kalender als Kanäle angezeigt. Nur im aktiven Bereich ist es dem Benutzer möglich sich zu authentifizieren. Hierzu muss beim Benutzer-Import "restrictAccess" = true sein, sonst wird für den Benutzer kein Kanal angelegt. |
Kalender Editor (Gruppe) |
Bidirektional |
Datenpunkt zur Verknüpfung mit dem Kalender-Editor. Hiermit lassen sich Zugangsberechtigungen auch zeitlich steuern. Die angelegten Gruppen werden im Kalender als Kanäle angezeigt. Nur im aktiven Bereich ist es der Gruppe möglich sich zu authentifizieren. |
Karte gelesen (Karten-ID) |
Ausgang |
Ausgabe der Karten-ID, welche zuletzt eingelesen wurde |
Karte gelesen (Trigger) |
Ausgang |
Ausgabe einer An-Flanke wenn eine Karte eingelesen wurde. |
Letzter Fehlercode |
Ausgang |
Ausgabe des letzten Reader-Fehlercodes. |
Logdaten exportieren (Alle) |
Eingang |
Alle Logdaten von diesem Reader werden in eine Datei exportiert. |
Logdaten exportieren (für interne Benutzer-ID) |
Eingang |
Alle Logdaten, die die angegebene Benutzer-ID und diesen Reader betreffen, werden in eine Datei exportiert. |
Logdaten exportieren (für Karten-ID) |
Eingang |
Alle Logdaten, die die angegebene Karten-ID und diesen Reader betreffen, werden in eine Datei exportiert. |
Reader deaktivieren |
Eingang |
Mit einem An-Signal kann der Reader deaktiviert werden. |
Relais betätigen |
Eingang |
Durch ein beliebiges Signal kann das Tür-Relais angesteuert werden. |
Statuscode |
Ausgang |
Ausgabe des aktuellen Statuscodes des Readers. |
Statustext |
Ausgang |
Ausgabe des aktuellen Statustextes des Readers. |
Verbindungsstatus |
Ausgang |
Bei erfolgreicher Verbindung wird ein Ein-Signal ausgegeben. |
Zugang gewährt (Benutzer-ID) |
Ausgang |
Hier wird die Benutzer ID der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Benutzername) |
Ausgang |
Hier wird der Benutzername der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Karten-ID) |
Ausgang |
Hier wird die Karten-ID der letzten Zutrittserlaubnis ausgegeben. |
Zugang gewährt (Trigger) |
Ausgang |
Hier wird ein AN Signal bei Zutrittserlaubnis ausgegeben. |
Zugang verweigert (Benutzer-ID) |
Ausgang |
Hier wird die Benutzer ID der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Benutzername) |
Ausgang |
Hier wird der Benutzername der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Karten-ID) |
Ausgang |
Hier wird die Karten-ID der letzten Zutrittsverweigerung ausgegeben. |
Zugang verweigert (Trigger) |
Ausgang |
Hier wird ein AN Signal bei Zutrittsverweigerung ausgegeben. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Scanner |
0 |
In diesem Editor werden die Scanner angelegt. - Der Reader Name ist frei definierbar. - Die Scanner Adresse entspricht der IP-Adresse des jeweiligen Scanners. - Mit dem Benachrichtigungs-Port werden die Scan-Benachrichtigungen der einzelnen Reader empfangen. Die Ports müssen unterschiedlich sein. Für die einzelne Benachrichtigung muss in den Einstellungen "Seperate Benachrichtigungsports" aktiv sein. Die IP-Adressen und Ports müssen in der Feig-Software konfiguriert werden. |
Benutzer |
0 |
Hier können Benutzer angelegt und den Kartennummern zugeordnet werden. Falls vorhanden können mehrere Benutzer einer Gruppe zugeordnet werden. |
Gruppen |
0 |
Anlegen von Gruppen, um in der Benutzer-Liste diese verwenden zu können. |
Kommunikationsport |
10001 |
Port für die TCP Kommunikation zum Scanner (Input Polling). Dieser Empfangs-Port des Scanners muss im Scanner eingestellt werden. |
Separate Benachrichtigungsports |
X |
Ist diese Option aktiv, wird für jeden Scanner der Port verwendet, welcher im Kanal-Editor angegeben ist. Der Gemeinsame Benachrichtigungsport wird dadurch deaktiviert. |
Gemeinsamer Benachrichtigungsport |
10005 |
Port für den Empfang der Scan-Benachrichtigungen für alle Scanner. |
Polling Pause [ms] |
1000 |
Im eingestellten Zeitintervall werden die Scanner ausgelesen. |
Reconnect Pause [s] |
10 |
Pause nach einem erfolglosen Verbindungsversuch. |
Benachrichtigungen bestätigen |
|
Ist diese Option aktiviert, werden neue Benachrichtigungen von einem Reader erst gesendet, wenn die vorherige bestätigt wurde. |
Relais Betätigungszeit [s] |
2 |
Ansteuerungszeit für das Tür-Relais in Sekunden. |
Treiber An/Aus |
|
(De)Aktivieren der Komponente. |
Beispiel Benutzer-CSV:
#userName;cardId;userId;Reader1,...ReaderN;restrictAccess
Markus Müller;2D28AF95;123;Tür Unten;false
UserName = frei wählbarer Name
cardID = Karten ID*
UserID = Nummer des Benutzers (frei definierbar)
Reader1, ... = Name der Kartenleser, welche dem Benutzer zugeordnet werden soll (Aufzählung Komma-getrennt möglich). Der Name des Readers muss mit einem der Scanner-Namen in der Scanner Editor-Liste übereinstimmen.
restrictAccess = Freigabe über Kalender true/false
* Beim Auslesen der Karten ID über alternative Reader kann es zum Byte swap kommen. Die Karten ID sollte daher mit der Feig-Software oder dem EisBär ausgelesen werden.
Hinweis:

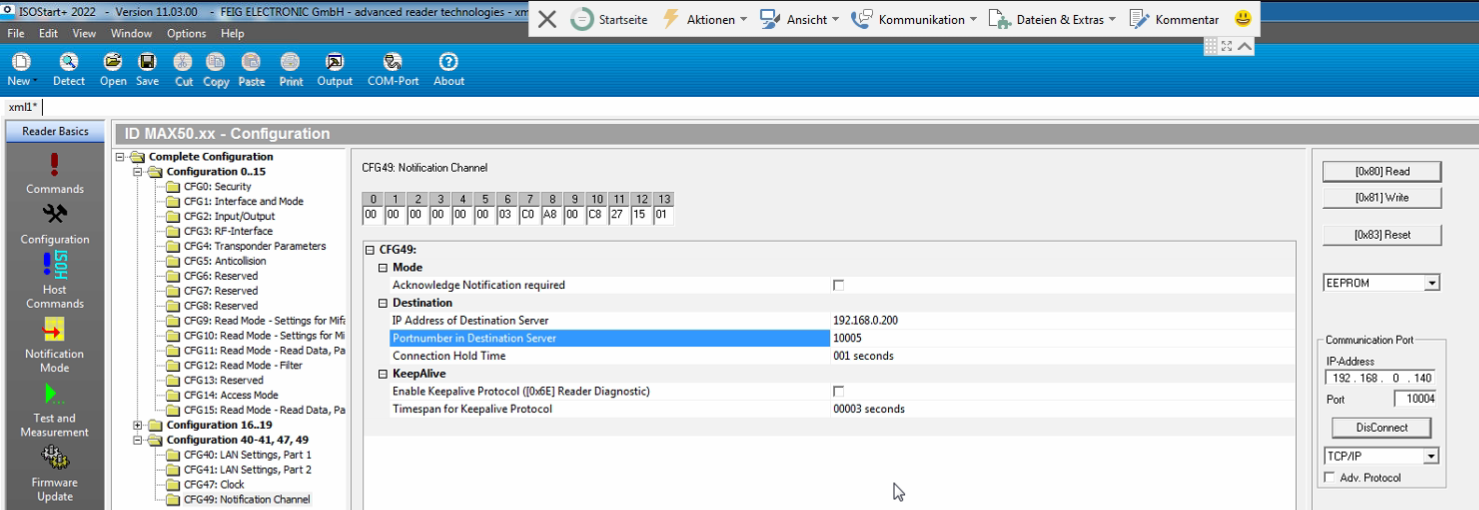

In der Feig-Software CPRStart müssen unter "Configuration" --> "CFG49" die EisBär Server Daten eingetragen werden.
