Einstellungen im Modem selbst:
Auslieferungszustand:
IP-Adresse 192.168.1.100
Subnetz: 255.255.255.0
Port: 10001
Benutzername/Passwort bleibt leer. Mit OK bestätigen.

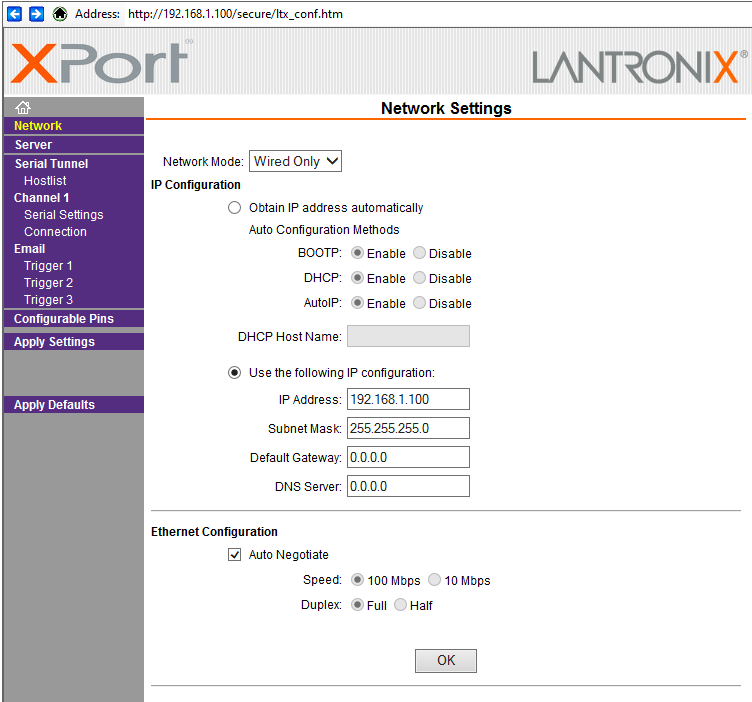

1.IP-Adresse des LAN-Modem an Netzwerk anpassen.

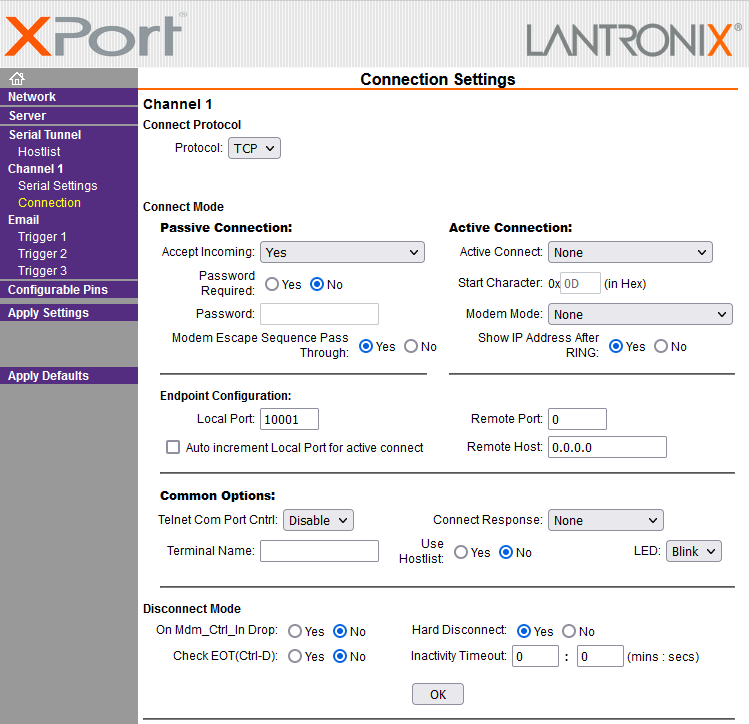

2.Unter „Connection / Common Options“, der „Telnet Com Port Cntrl“, auf „Disable“ setzen.

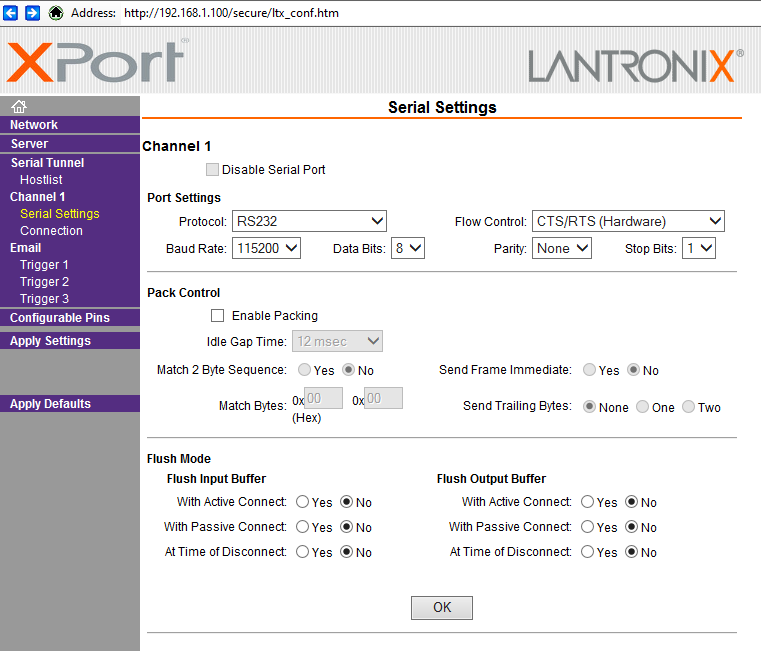

3.Unter Serial Settings die BAUD-Rate auf 115200! setzen.
ACHTUNG: nach dem Drücken auf "OK" oder "Apply Settings" muss jeweils etwas gewartet werden. bevor die Änderungen übernommen werden.
Installation des „COM-Port Redirector“
Anforderungen:
Für die Ausführung von CPR sind die folgenden Elemente erforderlich:
x86 (32bit): Windows XP, 2003 Server, Vista, 7, 8 und 2008 Server
x64 (64bit): Windows Vista, 7, 8 und 2008 Server
Microsoft .NET Framework v4.0 (nur für CprManager.exe und CprMonitor.exe)
30 MB freier Festplattenspeicher.
Device Server müssen die Firmware-Version 6.5.0.6 oder höher haben, um die RFC2217 (TruPort)-Fähigkeit zu nutzen.
Firewall:
Die "Internet Connection Firewall" muss deaktiviert sein, andernfalls müssen die UDP-Ports 30718, 43282, 43283 verfügbar sein. Andernfalls können Sie keine Geräte im Netzwerk erkennen oder mit ihnen kommunizieren.
Um die Firewall zu konfigurieren, gehen Sie in der Systemsteuerung zu den Netzwerkeinstellungen, wählen Sie den entsprechenden Netzwerkadapter aus, wählen Sie Eigenschaften und gehen Sie auf die Registerkarte Erweitert. Möglicherweise müssen Sie den Zugriff auf diese Ports auch über die Unternehmensfirewall zulassen.
Für die meisten aktuellen Lantronix-Geräteserver muss nur Port 30718 als Ausnahme hinzugefügt werden. Wenn Sie das CPR mit älteren Geräteservern wie den MSSs verwenden, fügen Sie Ausnahmen für 43282 und 43283 hinzu.
Wenn die Verbindung zwischen zwei verschiedenen Standorten besteht, müssen Sie möglicherweise auch den Zugriff auf diese Ports über die Unternehmensfirewall zulassen.
1.Laden Sie sich bitte von der Lantronix-Homepage, den für Ihr Betriebssystem neuesten „Redirector“ und installieren Sie diesen bitte, unter Beachtung der dabei angezeigten Hinweise.
2.Starten Sie den „COM-Port Redirector“ (CPR Manager).
3.Betätigen Sie dann den Button „Search for Devices“.
4.Das LAN-Modem sollte dann, mit seiner IP, im unteren Teil des Fensters aufgeführt sein.
5.Betätigen Sie dann bitte den Button „Add/Remove COM Ports“ und wählen Sie einen COM-Port aus, der noch nicht von Ihnen belegt ist (z.B. Port 40).
6.Betätigen Sie dann den „OK“ Button. Anschließend gehen Sie bitte mit der rechten Maustaste auf des LAN-Modem unter Device-List und wählen Sie „Add to settings“.

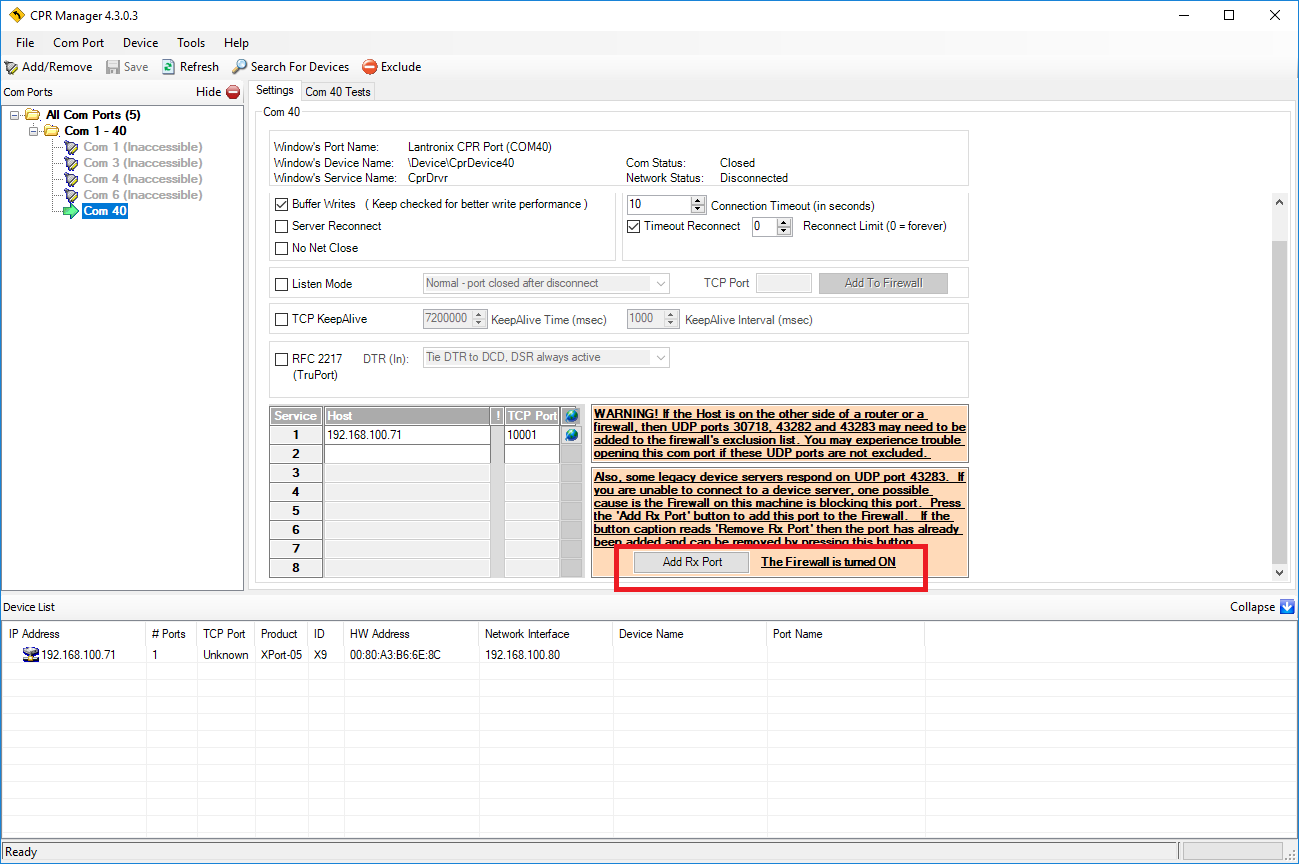

7.Fügen Sie den RX Port zur Firewall hinzu. Siehe Screenshot.
8.Anschließend betätigen Sie den „Save“ Button und bestätigen mit „Yes“.

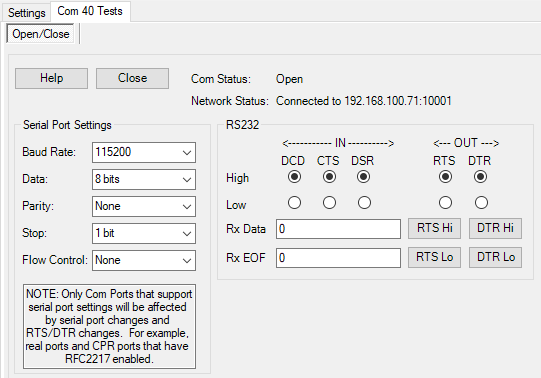

9. Zur Überprüfung der Einstellungen können Sie in der zweiten Registerkarte die Verbindung testen.
10.Das Gerät ist nun für die Verbindung mit dem EisBär bereit. Im SMS-Treiber muss dann auch der hier konfigurierte Port eingegeben werden.
