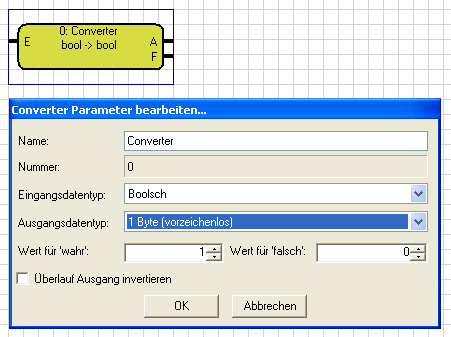

Ein Konverter wandelt den Wert am Eingang in ein beliebiges Format am Ausgang um.
Ist der Eingangs-Datentyp Boolsch und der Ausgangs-Datenyp größer als Boolsch, kann ein "Wert für wahr" (Eingang ist 1) und ein "Wert für falsch" (Eingang ist 0) im Rahmen des Datentyps festgelegt werden. Diese Werte werden dann am Ausgang, abhängig von den Eingangszuständen, ausgegeben.
Ist der Parameter-Haken bei "Überlauf Ausgang invertieren" gesetzt, ist der Ausgang "1", wenn kein Fehler bzw. Überlauf vorliegt.
Der Eingang ist mit einem E gekennzeichnet und befindet sich links oben am Element.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts oben am Element.
Der Fehlerausgang (Überlauf) ist mit F gekennzeichnet er befindet sich rechts unten am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für den Ein- und Ausgang sind alle Datentypen zulässig.
