Der SNMP-Manager ermöglicht die Abfrage beliebig vieler Datenpunkte eines SNMP-Agents - dies können sowohl Router, Switches und Firewalls als auch, Server, IP-Kameras, NAS-Systeme, Drucker und Computer sein.
Über den Kanaleditor des SNMP-Managers wird die benötigte Management Information Base (MIB) meist mit der Standard-MIB, sowie zusätzlichen Erweiterungen und herstellerspezifischen Objekten des Agents zusammengestellt - eine Datenbasis des Netzwerkelements.
Hinweis: Bei Verwendung dieser Komponente werden je SNMP-Manager 200 Komponenten berechnet.
Datenpunkte
Name |
Typ |
Funktion |
|---|---|---|
Aktualisieren |
Eingang |
Hier kann eine manuelle Abfrage initiiert werden. |
Aktualisierung wird durchgeführt |
Ausgang |
Statusausgabe, ob die Aktualisierung gerade aktiv/inaktiv ist |
Diagnose [Text] |
Ausgang |
Hier werden Fehlermeldungen ausgegeben. Achtung: Diagnose- oder Debug-Ausgänge sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen. |
Erweiterte Diagnose |
Eingang |
Schaltet die erweiterte Diagnose ein oder aus. |
Letzte Update-Zeit [s] |
Ausgang |
Dauer in Sekunden der letzten Aktualisierung. |
Nächste Aktualisierung [s] |
Ausgang |
Zeit in Sekunden bis zur nächsten Abfrage in Form eines Countdowns . |
Treiber An/Aus |
Bidirektional |
Treiber Ein- oder Ausschalten bzw. Statusausgabe, ob Treiber an- oder ausgeschalten ist. |
Verbindungsstatus |
Ausgang |
Statusausgabe des Verbindungsstatus. Allerdings wird hier nicht ein Ping zum Agent abgesetzt, sondern aktiv auf erreichbare Datenpunkte geprüft. |
Zyklische Aktualisierung |
Bidirektional |
Hier kann die zyklische Aktualisierung zur Laufzeit (de)aktiviert werden bzw. als Statusausgabe genutzt werden. |

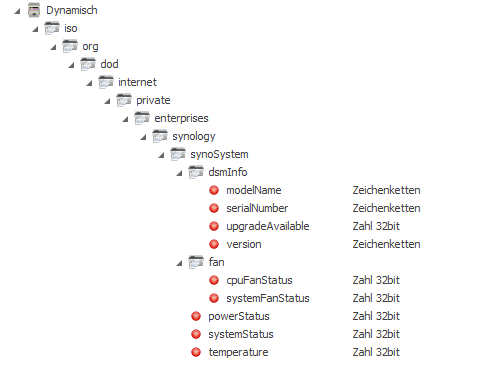

Dynamisch |
Ordner |
Beinhaltet die Datenpunkte der ausgewählten ObjectIDs (OIDs) aus dem Kanal-Editor. |
- OID-Name |
Ausgang |
Hier sind für jeden definierten aktivierten Datenpunkt die zugehörigen Ausgänge zu finden. Hierbei ist die gesamte Hierarchie wie in der MIB und im Editor zu sehen abgebildet. Ein einfacheres Verknüpfen wird über das "Treiber Datenpunkte"-Fenster ermöglicht. Durch die Filterfunktion lassen sich hierdurch sehr schnell nach Objekten über OID-Nummer bzw. OID-Namen suchen. |
Eigenschaften
Über die Eigenschaften werden im Editor die grundlegenden Einstellungen hinterlegt.
Name |
Grundeinstellung |
Funktion |
|---|---|---|
Kanäle |
0 |
Über den Kanaleditor können MIB-Files von Agents, wie auch in Abhängigkeit stehende MIB-Files importiert werden - entweder komplett neu oder auch sukzessiv durch Import von weiteren MIB-Dateien. Nach jedem erfolgreichem Import wird das OID-Verzeichnis neu aufgebaut und lässt sich auch über die jeweiligen Spalten sortieren. Die abzufragenden Object-IDs müssen in der Spalte "Abfragen" ausgewählt werden, aus denen dann dynamische Kommunikationsobjekte erzeugt werden. Die Tabelleneinträge (Anzahl der Objekte) lassen sich auf die benötigte Anzahl erhöhen bzw. verringern (z.B. Anzahl der Festplatten in einem NAS). |
Agent-IP |
|
IP-Adresse des SNMP-Agents, der über die zuvor ausgewählten Kanäle abgefragt werden soll. Die spezifischen MIB-Dateien des Agents sollten zuvor importiert worden sein. |
Agent Port |
161 |
Port des abzufragenden Agent. |
SNMP Version |
one |
Öffnet den Editor zum Einstellen der SNMP-Version. Wird V3 verwendet, können die Authentifizierungs- und Verschlüsselungspasswörter, sowie die zugehörigen Protokolle angegeben werden. |
SNMP Read-Community |
public |
Zugriffsrechte der genannten Community für den rein lesenden Zugriff (meist "public") |
SNMP Write-Community |
private |
Zugriffsrechte der genannten Community für den Schreib- und Lesezugriff (meist "private") |
Zyklische Aktualisierung |
X |
Hierüber kann eingestellt werden, ob die zyklische Abfrage der ausgewählten Objekte bei Projektstart aktiviert werden soll. |
Aktualisierungspause [s] |
60 |
Pause zwischen den Aktualisierungen in Sekunden |
Sequentielle Aktualisierung |
X |
Definiert, ob die Objekte parallel oder sequenziell aktualisiert werden sollen. |
Wiederholungsversuche |
1 |
Wiederholungsversuche der abzufragenden Kanäle innerhalb der Tabellen |
Timeout [ms] |
1000 |
Einstellbarer Timeout für den Verbindungsaufbau zum Agent |
Timeout (Tabellen] [ms] |
1000 |
Einstellbarer Timeout für die interne Tabellenabfrage der OIDs |
Nur verknüpfte Kanäle abfragen |
Aktiv |
Bei aktiver Auswahl werden nur verknüpfte bzw. verwendete Kommunikationsobjekte (KOs) abgefragt, ansonsten alle Objekte der Tabelle |
Alte Implementierung |
|
Zur Verwendung einer älteren Kommunikationsart kann diese Eigenschaft gesetzt werden. |
Index des ersten Tabelleneintrags |
1 |
Einstellung für den ersten Eintrag einer Tabelle. Mögliche Werte sind 0 und 1. |
Treiber An/Aus |
Aktiv |
Startverhalten der Komponente bei Simulationsstart bzw. EisBär-Serverstart |

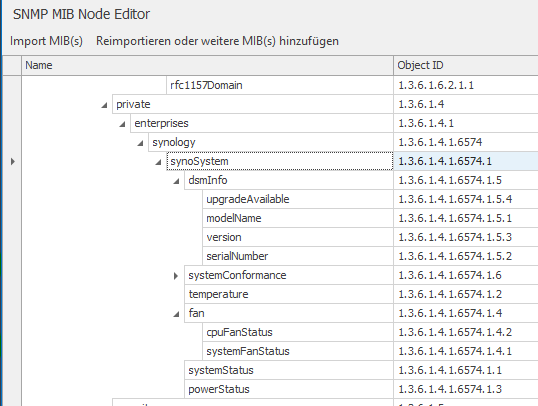

Kanäle
Hier können MIB Files geladen werden. Mittels „Import MIB“ können eine oder mehrere MIB-Files selektiert und importiert werden. Hierbei ist darauf zu achten, dass alle Abhängigkeiten durch die Files aufgelöst sein müssen. Sollte eine Abhängigkeit durch ein weiteres MIB-File nicht erfüllt sein, wird der Importer Ihnen die entsprechend fehlende MIB-Datei benennen. Es ist auch möglich mehrere MIB-Files nacheinander zu importieren, indem der Button „Re-Importieren oder weitere MIB(s) hinzufügen“ verwendet wird.
In der Spalte „Tabelleneinträge“ kann für Tabellen angegeben werden, für wie viele Zeilen (Objektanzahl) die entsprechenden Datenpunkte angelegt werden sollen. In der Spalte „Abfragen“ können die Objekte ausgewählt werden, die zyklisch abgefragt und Kommunikationsobjekte zum Verknüpfen erstellt werden sollen.
