Ein Vergleicher (Comparator) besteht aus zwei Eingängen und einem Ausgang. Er vergleicht zwei Eingangswerte nach einem einstellbaren Vergleichsoperator miteinander. Ist die Vergleichsbedingung erfüllt, sendet der Ausgang eine 1, ist sie nicht erfüllt sendet er eine 0.
Meist wird Eingang 1 für Messwerte und Eingang 2 für Referenzwerte genutzt.

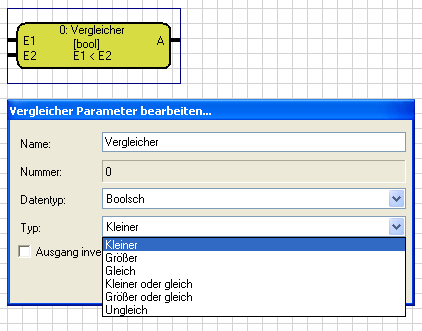

Optionen
Kleiner |
Der Wert am Eingang 1 (E1) ist kleiner als der Wert am Eingang 2 (E2). |
Größer |
Der Wert am Eingang 1 (E1) ist größer als der Wert am Eingang 2 (E2). |
Gleich |
Der Wert am Eingang 1 (E1) ist gleich wie der Wert am Eingang 2 (E2). |
Kleiner oder gleich E1 <= E2 |
Der Wert am Eingang 1 (E1) ist kleiner als oder gleich wie der Wert am Eingang 2 (E2). |
Größer oder gleich E1 >= E2 |
Der Wert am Eingang 1 (E1) ist größer als oder gleich wie der Wert am Eingang 2 (E2). |
Ungleich |
Der Wert am Eingang 1 (E1) ungleich dem Wert am Eingang 2 (E2). |
Die Eingänge werden mit einem E1 und E2 gekennzeichnet und befinden sich links am Element.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für den Eingang sind alle Datentypen zulässig. Der Datentyp des Ausgangs ist immer Boolsch.
