Diese Komponente verhält sich genau so, wie die WAGO PFC CODESYS. Der Unterschied liegt nur im EisBär internen Import.
Der Eisbär Treiber ist der Modbus-Master und WAGO der Modbus-Slave.

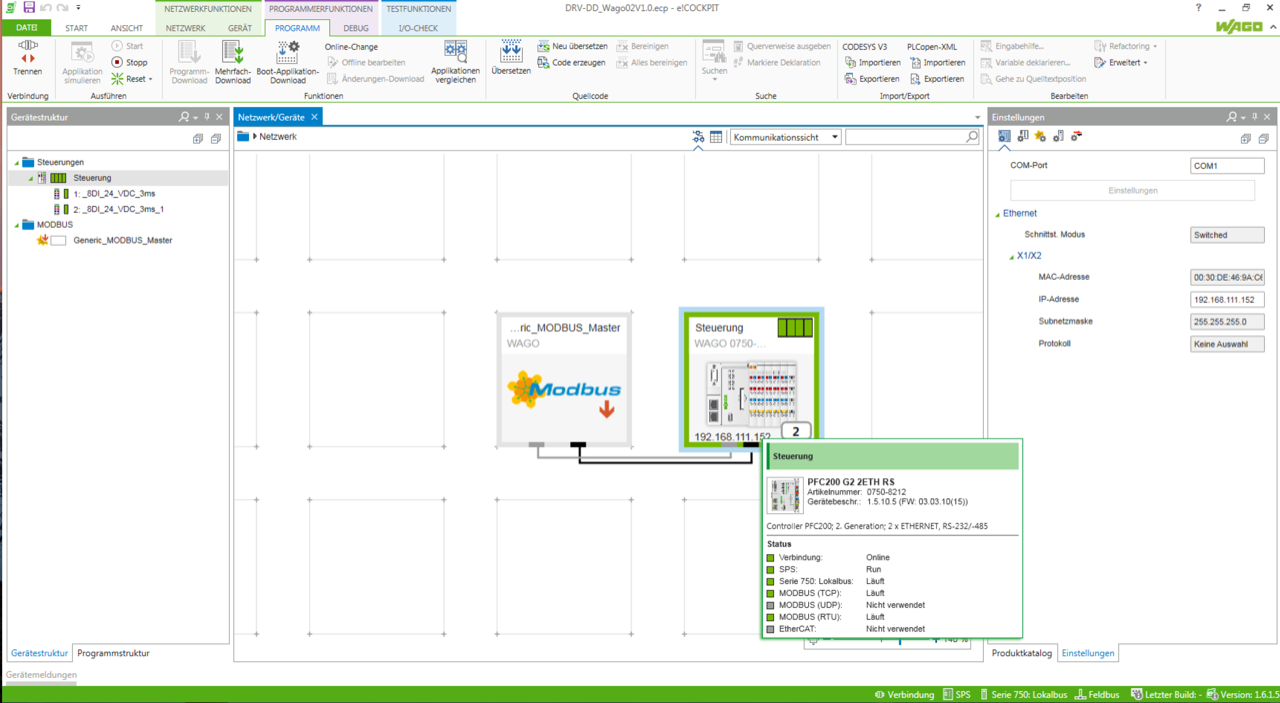

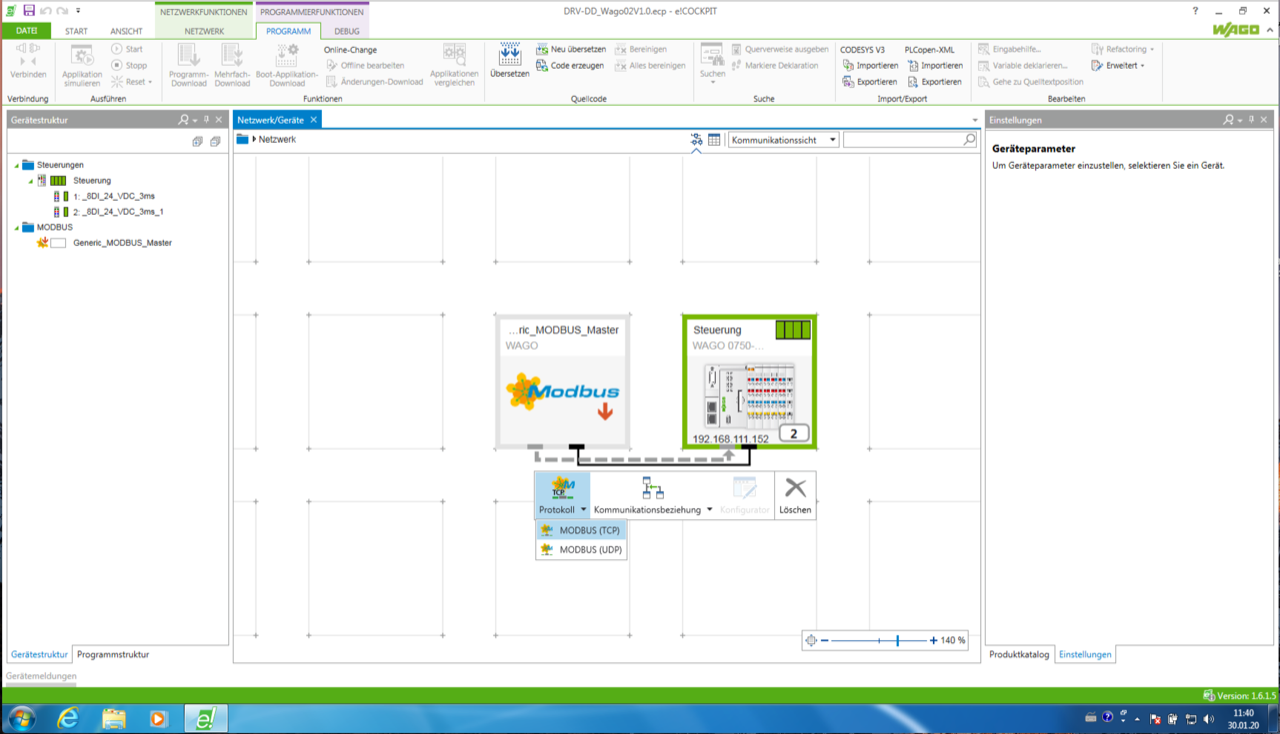

1.In e!Cockpit muss ein Modbus_Master angelegt und verbunden werden und MODBUS (TCP) eingestellt werden. Dieser repräsentiert den Eisbär Modbus Master-Treiber.
2.Im Eisbär muss die IP-Adresse des Wago-Controllers (Slave) eingetragen werden.
3.Mit einem Doppelklick auf den Controller wird die Detailansicht angezeigt

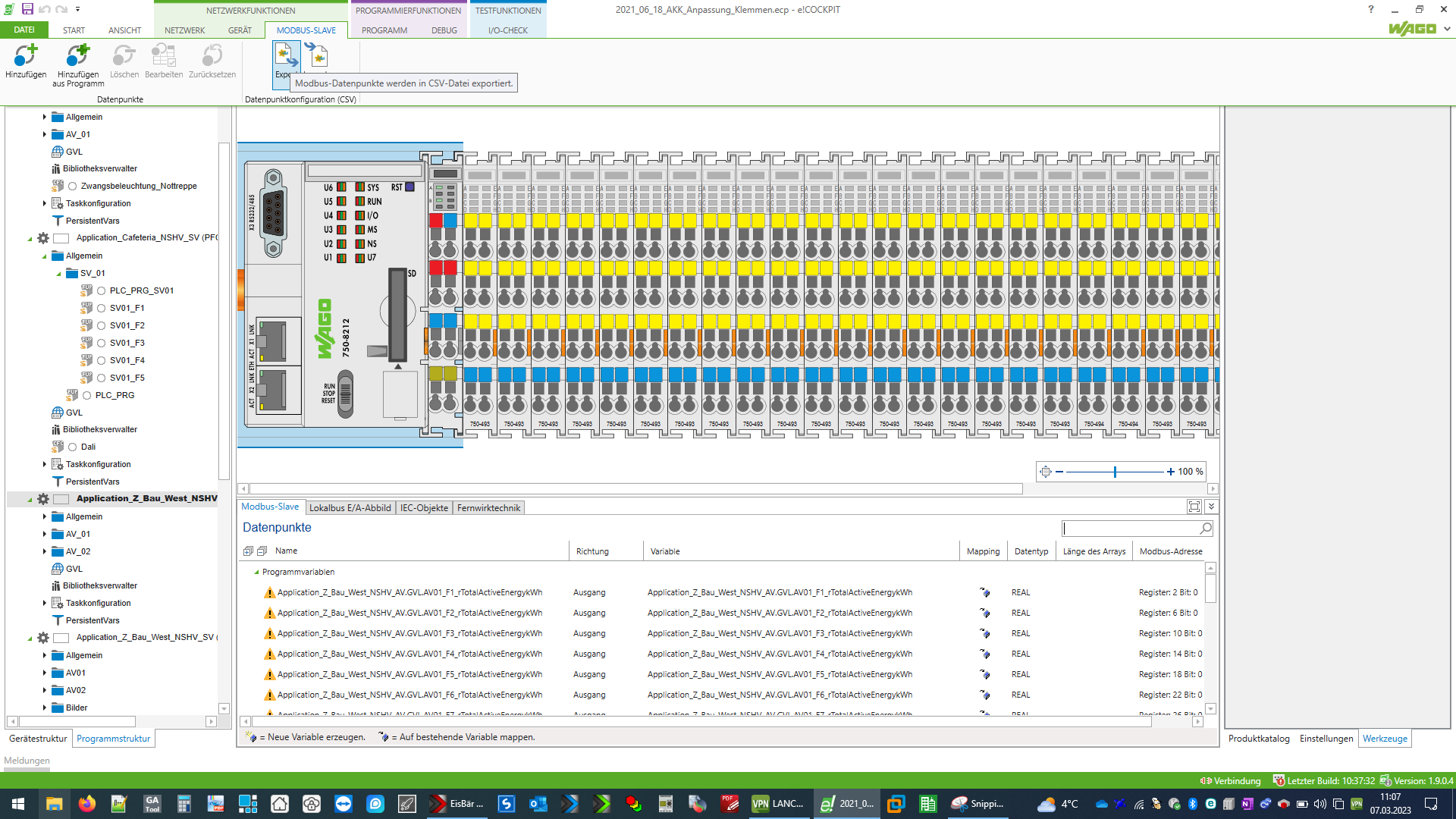

4.Durch markieren des Controllers wird unter Netzwerkfunktionen "MODBUS-SLAVE" eingeblendet. Mit "Export" wird die e!Cockpit-CSV-Datei exportiert die im Eisbär e!Cockpit-Treiber importierbar ist.
Musterinhalt einer eCockpit CSV-Exportdatei:
DataPointName;IecDataType;IsExpliciteChannel;WriteFunctionCode;ReadFunctionCode;WriteAddress;ReadAddress;WriteBitPosition;ReadBitPosition
wWatchdogCommand;WORD;True;6;0;64000;0;0;0
wWatchdogTimeOut;WORD;True;6;3;64001;64001;0;0
wWatchdogState;WORD;True;0;3;0;64002;0;0
wWatchdogConfig;WORD;True;6;3;64003;64003;0;0
wWatchdogTcpConn;WORD;True;6;3;64004;64004;0;0
wLEDErrorCode;ARRAY[0..2] OF WORD;True;0;3;0;64010;0;0
wPlcState;WORD;True;0;3;0;64013;0;0
wOrderNumber;ARRAY[0..3] OF WORD;True;0;3;0;64016;0;0
wFirmwareVersion;WORD;True;0;3;0;64020;0;0
wHardwareVersion;WORD;True;0;3;0;64021;0;0
wFirmwareloaderVersion;WORD;True;0;3;0;64022;0;0
wProcessImageVersion;WORD;True;0;3;0;64023;0;0
wLengthProcessimageInput;WORD;True;0;3;0;64064;0;0
wLengthProcessimageAnalogueInput;WORD;True;0;3;0;64065;0;0
wLengthProcessimageDigitalInput;WORD;True;0;3;0;64066;0;0
wLengthProcessimageOutput;WORD;True;0;3;0;64067;0;0
wLengthProcessimageAnalogueOutput;WORD;True;0;3;0;64068;0;0
wLengthProcessimageDigitalOutput;WORD;True;0;3;0;64069;0;0
wMacId1;ARRAY[0..2] OF WORD;True;0;3;0;64032;0;0
wConst1234;WORD;True;0;3;0;64160;0;0
wConstAAAA;WORD;True;0;3;0;64161;0;0
wConst5555;WORD;True;0;3;0;64162;0;0
wLiveRegister;WORD;True;0;3;0;64250;0;0
Application.Wohnung_OG_Licht.S1;BOOL;False;0;3;0;0;0;0
Application.Wohnung_OG_Licht.O1;BOOL;False;0;3;0;0;0;1
