Die Weiche wählt über eine Steuereingang einen von zwei Eingängen aus und gibt den Eingangswert an den Ausgang weiter.
Die Weiche schaltet den Wert des selektierten Eingangs, E1 oder E2, auf den Ausgang. Liegt am Steuereingang S ein 0-Signal an, wird der Wert des E1 an den Ausgang ausgegeben. Liegt am Steuereingang S ein 1-Signal an, wird der Wert des E2 an den Ausgang ausgegeben. Beim Umschalten wird immer der zuletzt am gewählten Eingang angelegene Wert, am Ausgang ausgegeben. E1, E2 und A müssen den gleichen Datentyp haben. S ist immer Boolsch.
Der Eingang des Gatters kann jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Der Ausgang des Gatters kann mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.

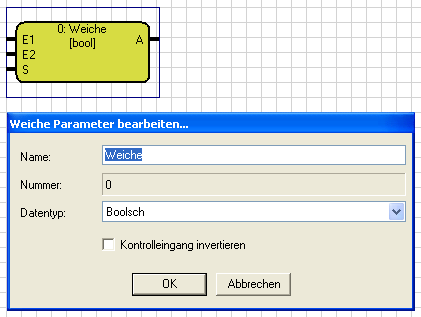

Die Eingänge sind mit E1 und E2 gekennzeichnet und befinden sich links oben am Element.
Der Steuereingang wird mit einem S gekennzeichnet und befindet sich links unten am Element. Der Steuereingang ist invertierbar. Dies kann innerhalb des Parameterfensters oder durch Doppelklick auf den S-Anschluss erfolgen.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für Ein- und Ausgang sind nur identische Datentypen zulässig. Der Steuereingang hat fest den Datentyp Boolsch (0/1).
