Der Z-Wave Treiber ist eine unsichtbare Serverkomponente und dient zur Verbindung zum Fibaro Home-Center. Alle Z-Wave Komponenten müssen in der Bridge eingelernt und konfiguriert werden.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Alarm deaktivieren |
Eingang |
Über eine Zeichenkette, die dem PIN entspricht, welcher im FibaroHomeCenter hinterlegt ist, kann der Alarm für alle Geräte deaktiviert werden. |
Alarm scharfstellen |
Eingang |
Über einen beliebigen Befehl wird der Alarm für alle Geräte aktiviert |
Alle aktualisieren |
Eingang |
Wird dieser Datenpunkt getriggert, wird der Status aller Geräte abgefragt. |
Diagnose [Text] |
Ausgang |
Hier werden Fehlertexte ausgegeben. Diese können z.B. mit der Komponente "Protokollfenster" angezeigt werden. Achtung: Diagnose oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen |
Eventmeldungen |
Ausgang |
Hier werden die Eventmeldungen als Text ausgegeben. Zum Beispiel die Änderung der Temperatur oder Ähnliches. |
Gerätezustandsmeldungen |
Ausgang |
Ausgabe der Gerätezustände die Angeschlossen sind |
Gesendete Nachrichten |
Ausgang |
Ausgabe der Abfragebefehle vom FibaroHomeCenter |
Treiber An/Aus |
Bidirektional |
Treiber Ein- oder Ausschalten. |
Verbindungsstatus |
Ausgang |
Gibt das Ergebnis des letzten Verfügbarkeitscheck an. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Verbindung |
FibaroHomeCenter ... |
Öffnet den Editor zur Konfiguration des Gateways. Aktuell wird das Fibaro Home-Center als Z-Wave Gateway unterstützt. Hier wird die IP-Adresse, sowie Benutzername, Passwort und Kommunikations-timeout angegeben. |
Geräte |
0 |
Öffnet den Editor zum Importieren der Geräte. Vom Z-Wave-Gateway werden die Geräte importiert und entsprechend der Hierarchie in die Liste eingetragen. Hierbei ist zu beachten, dass ein ZWave Gerät aus einem Eintrag für das Gerät selbst und darunter liegenden Komponenten besteht. Die Namen werden vollständig vom Gateway übernommen und sollten ggf. dort bereits vollständig und sinnvoll benannt werden (Bei dem Fibaro Gateway entspricht der Name defaultmäßig der Id). Neben der Geräte-Id wird auch die Anzahl der Sub-Kanäle angezeigt. Diese Information ist nur relevant für Schalter (sog. Central Scene Controller) und gibt Auskunft über die Anzahl von Buttons. |
Szenen |
0 |
Öffnet den Editor zum Importieren der Szenen. Es werden der Szenen-Name, die Szenen-Nummer sowie die der Szene zugeordnete Raum-Nummer importiert und angezeigt. |
Räume |
0 |
Öffnet den Editor zum Importieren der Räume. Es werden der Raum-Name, die Raum-Nummer sowie die dem Raum zugeordnete Sektions-Nummer importiert und angezeigt. |
Sektionen |
0 |
Öffnet den Editor zum Importieren der Sektionen. Es werden der Sektions-Name und die Sektions-Nummer importiert und angezeigt. |
Aktualisierungsintervall [s] |
10 |
Hier kann das Intervall eingestellt werden, indem der Status aller Geräte explizit abgefragt wird (zusätzlich zum unabhängig laufendem Event-Check). |
Eventabfrageintervall [s] |
2 |
Hier kann das Intervall eingestellt werden, indem der |
Treiber An/Aus |
|
Hierüber kann eingestellt werden, ob die Komponente bei Start des Systems aktiv sein soll. |

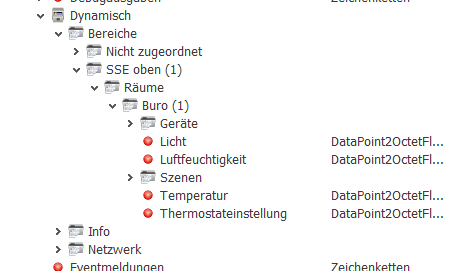

In dem Ordner für dynamische SPs sind Unterordner für allgemeine Gatewayinformationen (Info und Netzwerk) zu finden. Innerhalb des Ordners „Bereiche“ sind Unterordner für benannten Bereiche und darunter ggf für die benannten Räume angelegt. In der Geräte-Ansicht gibt es auch Ordner "Property", die alle Datenpunkte des Gerätes beinhalten.
Abbildung : Datenpunkte – Dynamisch
Alle, vom Fibaro übermittelten Daten, werden im Unterordner "Properties" für jedes Gerät ausgegeben
Im Ordner „Szenen“ finden sich jeweils weitere Ordner für die definierten Szenen und darunter je zwei Eingänge zum aufrufen und beenden von Szenen, sowie einem Ausgang, der jedes mal getriggert wird, wenn die Szene aufgerufen wird.
Abbildung : Datenpunkte – Szenen

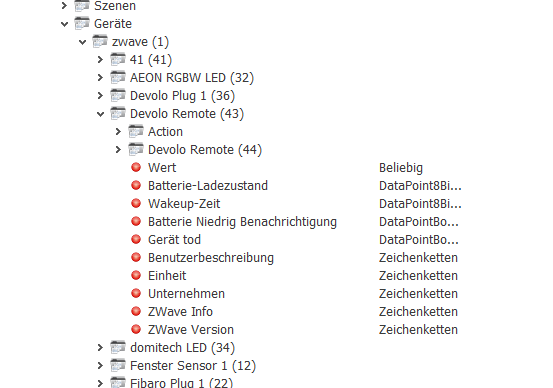

Unterhalb des Ordners „Geräte„ findet sich pro Gerät ein weiterer Ordner. Je nach Gerätetyp gibt es hierunter verschiedene SPs.
Abbildung : Datenpunkte – Geräte
Falls das Gerät aus weiteren Komponenten besteht (Normalfall), sind diese in entsprechenden Unterordnern zu finden, die entsprechend der Benamung der Komponenten benannt sind. Bei den Geräten und Komponenten ist am Ende des Namens die jeweilige ID in Klammern angegeben.
Unterhalb der Komponenten-Ordner werden wiederum Typ-Spezifische SPs angelegt. Diese sind immer Ausgänge und stellen Informationen bereit. In den „Aktion“ Ordnern unterhalb der Geräte- und Komponentenordner lassen sich typspezifische Aktionen triggern. Die hier verfügbaren Aktionen werden vom Gateway übermittelt.
Hinweis: Es ist teilweise von dem konkreten Gerät abhängig, ob die SPs Werte liefern. So ist es z.B. abhängig vom Gerät, ob der aktuelle Batteriezustand über das gerätespezifische SP oder über das entsprechende SP einer seiner Unterkomponenten übertragen wird.
Hinweis: Manche der Aktionen benötigen mehrere Parameter. Dies ist dadurch realisiert, dass es mehrere SPs des entsprechenden Namens gibt (mit einer Nummer am Ende). Hier ist es so implementiert, dass die SPs der Reihe nach beschrieben werden müssen. Der Befehl wird getriggert, wenn der letzte Parameter beschrieben wird. Die genaue Bedeutung der jeweiligen Parameter ist sehr gerätespezifisch und im konkreten Fall zu recherchieren.

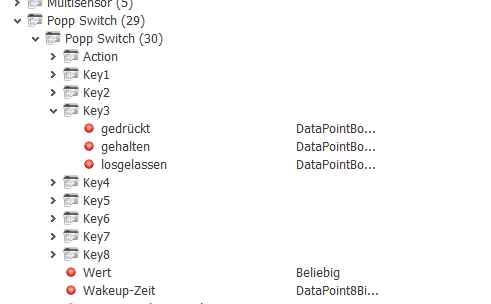

Hinweis: Im Falle von Schaltern werden mehrere Unterordner für die einzelnen Buttons angelegt. In jedem Unterordner gibt es SPs für „gedrückt“, „gehalten“ und „losgelassen“. Es ist vom jeweiligen Gerät abhängig, welcher der SPs bei einem bestimmten Knopf getriggert wird. So werden bei einem Hersteller die SPs in den Ordnern Key1, Key3, Key5 und Key7, bei einem anderen Hersteller ist die Zuordnung wiederum ganz anders. Das muss hier im konkreten Fall einzeln untersucht und entsprechend verknüpft werden.
Abbildung : Shared Properties – Multischalter
