Der Astro Zeitschalter ist eine unsichtbare Server-Komponente mit der Aufgabe die Position der Sonne zum eingestellten Standort zu berechnen. Zusätzlich wird die Mondphase berechnet und ausgegeben. Der Astro Zeitschalter arbeitet mit einer internen Berechnungslogik und benötigt hierfür keinen Internetzugang.
Für den Sonnenauf- und Untergang lassen sich Schaltungen definieren, welche über entsprechende Ausgänge ausgegeben werden. Die Datentypen sind dabei frei einstellbar. Im Falle einer Ausgabe sollten die Formatierungen berücksichtigt werden.
Die Sonnenauf- und Untergangsausgabe im Format [hh:mm:ss] ist vom Typ DateTime und kann im 12 bzw. 24h-Format angezeigt werden. Verwenden Sie für eine 12h-Anzeige die Formatierung hh:mm:ss und für eine 24h-Anzeige HH:mm:ss
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Mondphase |
Ausgang |
Hier wird die Mondphase als Zahlenwert zwischen 0 und 30 als Ganzzahl ausgegeben. Der Wert 0 entspricht Neumond und der Wert 15 Vollmond. Dementsprechend sind die Phasen 0 -14 zunehmend und die von 16-30 abnehmend. |
Sichtbare Mondfläche [%] |
Ausgang |
Hier wird die sichtbare Mondfläche als Wert in Prozent ausgegeben. |
Sonnenaufgang [hh:mm] |
Ausgang |
Hier wird der Zeitpunkt des Sonnenaufgangs im Anzeigeformat [hh:mm] ausgegeben. |
Sonnenaufgang Ausgang |
Ausgang |
Hier wird zum Zeitpunkt des Sonnenaufgangs der gewählte Wert, entsprechend des gewählten Datenpunkttyps, ausgegeben. |
Sonnenaufgang Offset [hh:mm] |
Ausgang |
Ausgabe der Offset-Zeit im Anzeigeformat [hh:mm]. |
Sonnenaufgang Offset [min] |
Bidirektional |
Hier wird der gewählte Offset für den Offset-Ausgang, in Minuten, ausgegeben und kann extern geändert werden. |
Sonnenaufgang Offset Ausgang |
Ausgang |
Hier wird zum Offset-Zeitpunkt des Sonnenaufgangs der gewählte Wert, entsprechend des gewählten Datenpunkttyps, ausgegeben. |
Sonnenazimut Nordhalbkugel [°] |
Ausgang |
Dieser Ausgang gibt die Position der Sonne, für den gewählten Standort auf der Nordhalbkugel, in Grad aus. |
Sonnenazimut Südhalbkugel [°] |
Ausgang |
Dieser Ausgang gibt die Position der Sonne, für den gewählten Standort auf der Südhalbkugel, in Grad aus. |
Sonnenelevation [°] |
Ausgang |
Dieser Ausgang gibt den Höhenwinkel der Sonne, über dem Horizont, in Grad aus. |
Sonnenstunden [h] |
Ausgang |
Dieser Ausgang gibt die Sonnenstunden (Zeit zwischen Sonnenauf- und Sonnenuntergang) in Stunden aus. |
Sonnenuntergang [hh:mm] |
Ausgang |
Hier wird der Zeitpunkt des Sonnenuntergangs im Anzeigeformat [hh:mm] ausgegeben. |
Sonnenuntergang Ausgang |
Ausgang |
Hier wird zum Zeitpunkt des Sonnenuntergangs der gewählte Wert, entsprechend des gewählten Datenpunkttyps, ausgegeben. |
Sonnenuntergang Offset [hh:mm] |
Ausgang |
Ausgabe der Offset-Zeit im Anzeigeformat [hh:mm]. |
Sonnenuntergang Offset [min] |
Bidirektional |
Hier wird der gewählte Offset für den Offset-Ausgang, in Minuten, ausgegeben und kann extern geändert werden. |
Sonnenuntergang Offset Ausgang |
Ausgang |
Hier wird zum Offset-Zeitpunkt des Sonnenuntergangs der gewählte Wert, entsprechend des gewählten Datenpunkttyps, ausgegeben. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Zeitzone |
UTC +1 Berlin |
Hier wird die Zeitzone für den Ort der Berechnung gewählt. So werden auch Sommer-/Winterzeit-Umschaltungen bei der Berechnung berücksichtigt. |
Ort [Breitengrad;Längengrad] |
49,469481 ; 8,989844 |
Über den Breiten- und Längengrad wird der Ort für die Berechnung definiert. Diese Angaben sind über Kartendienste im Internet verfügbar. z.B. http://www.laengengrad-breitengrad.de |
Zyklische Ausgabe Sonnenstand [min] |
10 |
Hier wird die Zeit für die zyklische Ausgabe der Sonnenstandswerte, Azimut und Elevation, in Minuten gewählt. In diesem Abstand werden die Werte auf den jeweiligen Ausgängen ausgegeben. |
Sonnenaufgang Ausgang Wert |
An |
Dieser Wert wird zum Zeitpunkt des Sonnenaufgangs auf dem gleichnamigen Datenpunkt ausgegeben. Es sind beliebige Datentypen möglich. |
Sonnenaufgang Offset Ausgang Wert |
An |
Dieser Wert wird zum Zeitpunkt, +/- der Offset-Zeit, des Sonnenaufgangs auf dem gleichnamigen Datenpunkt ausgegeben. Es sind beliebige Datentypen möglich. |
Sonnenaufgang Offset [min] |
0 |
Diese Zeit, (+ oder -) in Minuten, wird zum Zeitpunkt des Sonnenaufgangs addiert und triggert dann den Offset Ausgang. |
Sonnenuntergang Ausgang Wert |
Aus |
Dieser Wert wird zum Zeitpunkt des Sonnenuntergangs auf dem gleichnamigen Datenpunkt ausgegeben. Es sind beliebige Datentypen möglich. |
Sonnenuntergang Offset Ausgang Wert |
Aus |
Dieser Wert wird zum Zeitpunkt, +/- der Offset-Zeit, des Sonnenuntergangs auf dem gleichnamigen Datenpunkt ausgegeben. Es sind beliebige Datentypen möglich. |
Sonnenuntergang Offset [min] |
0 |
Diese Zeit, (+ oder -) in Minuten, wird zum Zeitpunkt des Sonnenuntergangs addiert und triggert dann den Offset Ausgang. |
Status senden beim Start |
|
Mit dieser Eigenschaft sendet die Komponente den aktuellen Status, wenn das Projekt geladen wird. |

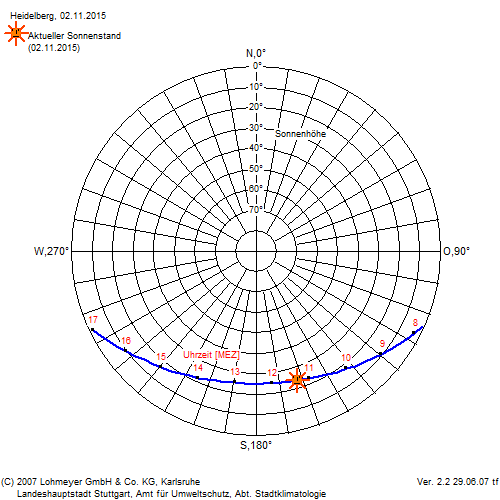

Azimut und Elevation der Sonne
Der Sonnenstand Azimut bezieht sich auf den gewählten Ort als Standort des EisBär Servers.
Der Elevation-Winkel gibt die Höhe der Sonne über dem Horizont an (negativer Wert: Sonne ist untergegangen).
Der Azimut-Winkel gibt die Himmelsrichtung bezogen auf Nord der Sonne an. 0° = N, 90° = E, 180° = S, 270° = W |
|
|
Sonnenstand
Der Sonnenstand ist die Position der Sonne am Himmel. Er hängt vom Beobachtungsort , der Tageszeit und der Jahreszeit ab. Der Sonnenstand bestimmt unter anderem auch den Einfallswinkel und die Intensität des Sonnenlichts.
Insbesondere spricht man von hohem oder von niedrigem Sonnenstand und von seiner Veränderung im Laufe der Jahreszeiten. Ihren höchsten Stand erreicht die Sonne jeweils zu Mittag (genauer: um 12 Uhr wahre Ortszeit) im Süden (für einen Beobachter nördlich des nördlichen Wendekreises) bzw. im Norden (für einen Beobachter südlich des südlichen Wendekreises). Diese sogenannte "Mittagshöhe" hängt von der geografischen Breite und dem Datum ab; auf 50° Breite variiert sie zwischen 16,5° zur Wintersonnenwende und 63,5° zur Sommersonnenwende.
Mustervorlage:
Allgemeine Info zu Mustervorlagen (SCADAComp):
Gewünschte SCADAComp-Datei herunterladen und die ZIP-Datei in einem leeren Ordner entpacken. Im EisBär-Editor-Ribbon unter Projekt die Option "Komponenten importieren" starten und die Vorlage laden. Sollte eine Konvertierung nötig sein, da die EisBär-Version neuer ist, mit JA den Vorgang bestätigen. Um die Funktionalität zu erhalten, beim Einfügen die Option: "Neue Netze erzeugen" als Kopierregel auswählen.
