Das Parameterfenster der Komponenten wird durch den Befehl "Parameter bearbeiten..." im Kontextmenü (rechte Maustaste) oder durch Doppelklick auf die Komponente sichtbar.
Im Parameterfenster werden die spezifischen Eigenschaften und das Verhalten beim Start der Logik festgelegt.
Name
Die Bezeichnung der Komponente kann frei gewählt werden. Dies ist nach Beendigung des Editiervorgangs der Name des Objektes an der Komponente "Grafische Logik" im Kommunikationsfenster.

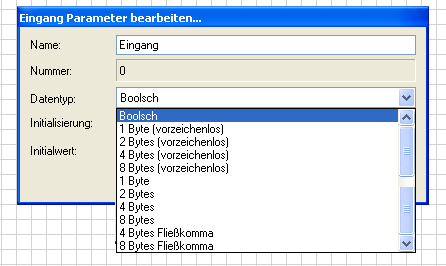

Datentyp
Mit diesem Parameter wird der Datentyp festgelegt. Der Datentypbereich deckt alle möglichen EIB / KNX Datentypen ab.
Hinweis: Bei Ein/Aus-Signalen verwenden Sie den voreingestellten Datentyp "Boolsch". Für 8bit-Dimmwerte verwenden Sie den Datentyp "1 Byte (vorzeichenlos)". Für Messwerte, wie z.B. Temperaturwerte, den Datentyp "4 Bytes Fließkomma".

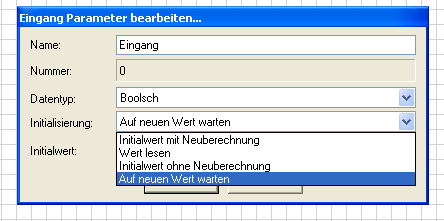

Initialisierung
Mit diesem Parameter wird das Verhalten des Eingangs beim Starten der grafischen Logik festgelegt.
Initialwert mit Neuberechnung |
der voreingestellte Initialwert wird an die nachfolgenden Gatter weitergegeben und sofort eine Berechnung ausgelöst |
Initialwert ohne Neuberechnung |
der voreingestellte Initialwert wird an die nachfolgenden Gatter weitergegeben aber keine Berechnung ausgelöst |
Wert lesen |
der Eingangswert wird von der Grafischen Logik bei der Runtime bzw. dem Bus-Treiber angefragt |

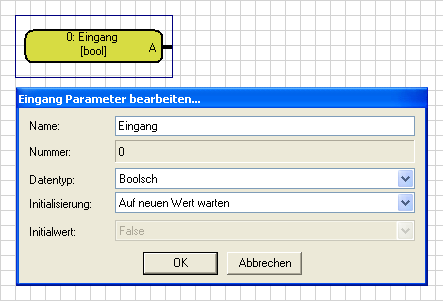

Auf neuen Wert warten |
der Eingang verhält sich passiv, bis zum ersten Mal ein Wert von aussen auf den Eingang gegeben wird |

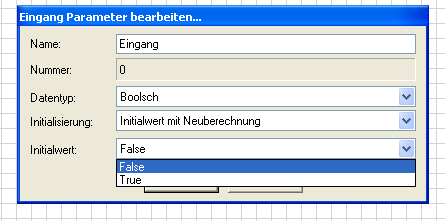

Initialwert
Mit diesem Parameter wird der Startwert des Eingangs bei Verwendung des Initialwertes eingestellt. Der einstellbare Wertebereich ist vom Datentyp abhängig.

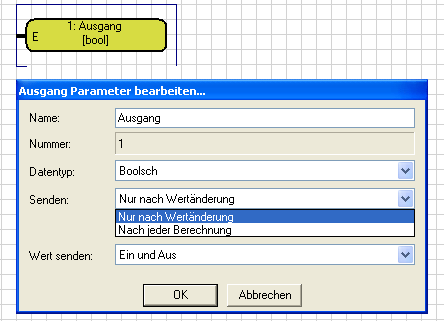

Senden
Mit diesem Parameter wird am Ausgang festgelegt wann der Ausgang den Wert sendet.
Nach jeder Berechnung des Ausgangs oder nur dann, wenn sich der Wert geändert hat.

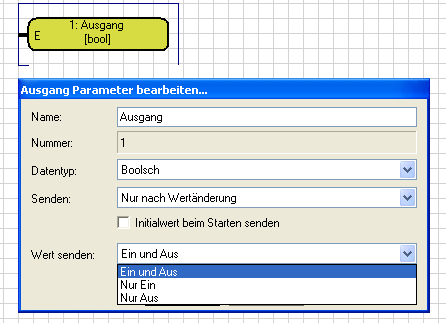

Wert senden
Mit diesem Parameter wird bei boolschem Datentyp festgelegt, ob alle Zustände ausgegeben werden, oder nur bestimmte Zustände.
Hinweis: Dieser Filter greift nach dem Verhalten zum Senden ein. Es wird nur dann gesendet, wenn die Berechnung das erfordert. Ist der Ausgang auf "Nach jeder Berechnung" eingestellt und darf nur Ein senden, dann wird beim Ergebnis Aus nichts gesendet. Liefert die Berechnung zweimal aufeinander folgend Ein, so wird bei beiden Befehlen nur bei "Nach jeder Berechnung" gesendet. In der Betriebsart "Nur nach Wertänderung" nur beim ersten mal.

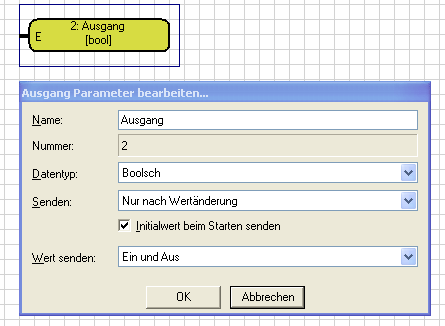

Initialwert beim Starten senden
Mit diesem Parameter wird festgelegt, ob beim Starten der Logik der Zustand des Ausgangs aktiv versendet wird. Ist dieser Parameter nicht gesetzt, wartet der Ausgang bis zur ersten Berechnung/Änderung. Das Setzen des Parameters mach Sinn, um eine nachgeschaltete Funktion in der Visualisierung auf einen definierten Zustand zu setzen. Ist in einem Eingang der Berechnungs-Kette, welche zum Ausgang führt, der Parameter "Initialwert mit Neuberechnung" gesetzt, so macht die Verwendung des Parameters keinen Sinn, denn der Ausgang wird in jedem Fall gesetzt.
