Das Makro Panel dient zum erstellen von Funktionsblöcken. Es werden nur die Datenpunkte des Makropanels im Editor angezeigt. Und es müssen auch nur diese verknüpft werden. Es können nur Komponenten innerhalb des Panels oder dessen Kanäle verknüpft werden, wenn der Editiermodus aktiv ist.
Herstellen eines Makros:
1.Anlegen des Makro Panels im Editor (Editier-Modus ist aktiv)
2.Anlegen der Kanäle/Komponenten/Verknüpfungen

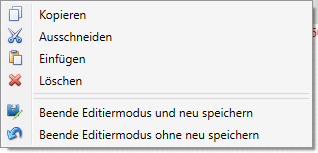

3.Zum Abschluss Rechtsklick auf das Panel --> Beende Editiermodus und neu speichern
4.Damit das Makro Panel in der Komponentenliste angezeigt wird, muss der EisBaer Editor neu gestartet werden. Hierfür gibt es dann die neue Kategorie "Makros".
Es wurde nun ein Makro erstellt. Speicherpfad: C:\Users\UserName\Documents\Alexander Maier GmbH\EisBär 3.0\Makros.
Außerdem wird das angelegte Makro als Komponente in der EisBaer-Komponentenliste angezeigt. Es ist möglich, das Makro via Rechtsklick --> Editiermodus zu ändern.
Nach dem Speichern der Änderungen wird ein neues Makro erstellt und ist auch wieder nach dem Editor-Neustart als Komponente verfügbar.
Hinweis: Wenn das Makro Panel kopiert wird, muss "Neue Netze erzeugen" ausgewählt werden. Ansonsten gehen die internen Netze auch verloren.
Besonderheit mit einer Text-Komponente:
Wird die Text-Komponente in einem Makro-Panel verwendet, so kann die Größe und Position nur in den Eigenschaften angepasst werden.
Die Text-Komponente bleibt nach dem Beenden des Editier-Modus immernoch auswählbar, damit nachträglich die Beschriftung noch geändert werden kann.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Dynamisch |
Ordner |
Beinhaltet die unter "Kanäle" angelegten Datenpunkte. |
Maus über |
Ausgang |
Über diesen Ausgang lässt sich ein Event Starten, wenn mit der Maus über das Objekt gefahren wird. |
Sichtbar |
Eingang |
Mit einem Aus-Signal wird die Komponente unsichtbar und mit einem Ein-Signal sichtbar geschaltet. |
Trübung [0-255] |
Eingang |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Kanäle |
0 |
Hier werden die Kanäle für die Komponente angelegt. Der Typ des Kanals (Eingang, Ausgang und Bidirektional) dient lediglich als Editierhilfe und hat keinen Einfluss auf die Kommunikationsrichtung. |
Passwort |
* |
Über ein Passwort kann die Bearbeitung der Komponente geschützt werden. Der Editiermodus wird dann erst nach Passworteingabe freigeschaltet. |
