Die Maximum Wächter Anzeige ist eine sichtbare Client-Komponente. Sie dient zur Anzeige und Bedienung des Maximum Wächters.
Zur Benutzung der Maximum Wächter Anzeige muss diese mit einem Maximum Wächter verbunden sein. Es ist möglich mehrere Maximum Wächter Anzeigen mit einem Maximum Wächter zu verbinden, umgekehrt jedoch nicht mehrere Maximum Wächter mit einer Maximum Wächter Anzeige.
Die Anzeige kann nicht in der Größe verändert werden.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Bedienung sperren |
Eingang |
Die Eingabemöglichkeit kann hier extern freigegeben oder gesperrt werden. |
Maus über |
Ausgang |
Über diesen Ausgang lässt sich ein Event Starten, wenn mit der Maus über das Objekt gefahren wird. |
Maximum Wächter |
Bidirektional |
Verbindung zwischen einem Maximum Wächter und der Maximum Wächter Anzeige. |
Sichtbar |
Eingang |
Wird dieser Eingang nicht benutzt ist die Komponente sichtbar. Bei Benutzung wird mit einem Aus-Signal die Komponente unsichtbar und mit einem Ein-Signal sichtbar geschaltet. |
Trübung [0-255] |
Eingang |

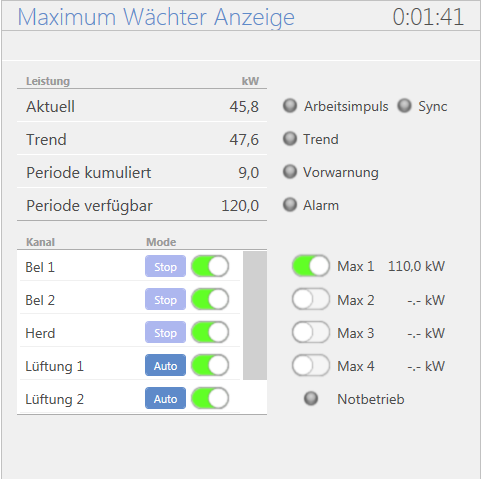

Client-Ansicht
Die Elemente / Anzeigen:
Bezeichnung |
Beschreibung |
|---|---|
Zeitangabe |
Anzeige der verbleibenden Zeit bis zum nächsten Messzyklus |
Derzeit gemessene Leistung in kW |
|
Angabe der Leistung, welche zum Ende des 15 Minutenintervalls erwartet wird. |
|
Periode kumuliert |
Angabe der durchschnittlichen Leistung über den gesamten 15-Min-Zeitraum |
Periode verfügbar |
Leistungswert, welcher in der aktuellen Periode bezogen werden kann, ohne die Grenze des 15-Min Verbrauchs zu überschreiten. |
Arbeitsimpuls |
Wird grün, sobald ein Arbeitsimpuls oder neuer Wert erhalten wird. |
Sync |
Wird grün, sobald ein Synchronimpuls empfangen wird |
Trend |
Diese Anzeige wird rot, sobald der berechnete Trend den maximalen Sollwert überschreitet. |
Vorwarnung |
Diese Anzeige wird rot, sobald der eingestellte Vorwarnbereich erreicht wurde. Gleichzeitig wird am Datenpunkt Maximumvorwarnung ein true ausgegeben. |
Alarm |
Diese Anzeige wird rot, sobald ein Ausfall des Zählersignals oder des Synchronimpulses erkannt wurde. |
Kanal / Mode |
Anzeige der angelegten Kanäle und dessen Zustände am Ausgang. Grün = Ausgang für den Kanal ist "AN", grau = "AUS". Der Modus kann von "Auto" (automatischer Lastabwurf aktiv) auf "Stop" (manueller Lastabwurf) umgestellt werden. |
Max 1 - Max 4 |
Zeigt an, welcher Tarif derzeit aktiv ist und welche Soll-Leistung hierfür vorgesehen ist. |
Notbetrieb |
Anzeige wird rot, sobald der Not-Betrieb aktiviert wurde. |
