Visualisierung mit Wago 750
Verwendeter Feldbuscontroller: Wago 750 – 352 mit Digitalen Eingängen, Modbus TCP
Verwendete Visualisierungssoftware: EisBär SCADA

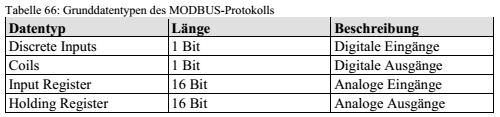

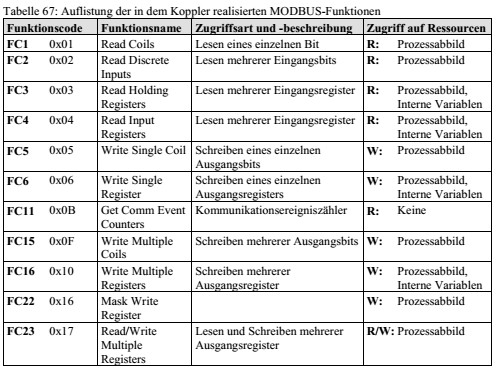

Wichtige Informationen zum Feldbuscontroller
1. Neues Projekt im EisBären anlegen
2. Treiber hinzufügen
- „Modbus TCP“ - Treiber anklicken und angeklickt ins Arbeitsfeld schieben

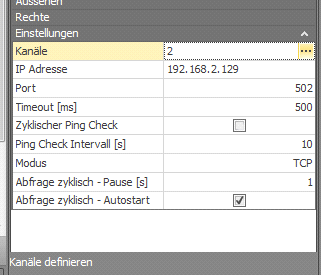

- Das Treibersymbol anklicken und rechts im Feld auf Eigenschaften auswählen
o IP-Adresse festlegen
o Port festlegen (Die Wago hat standardgemäß den Port 502)
o Häkchen bei „Abfrage zyklisch“
3. Kanäle einfügen
- Dazu unter den Treiber-Eigenschaften auf die […] hinter den Kanälen klicken
- Über das „+“ einen neuen Kanal einfügen
Name |
Die Kanalbezeichnung |
Geräte-ID |
Die Slave-ID spielen bei der verwendeten Wago (Modbus TCP) keine Rolle, da die Adressierung über die IP-Adresse erfolgt |

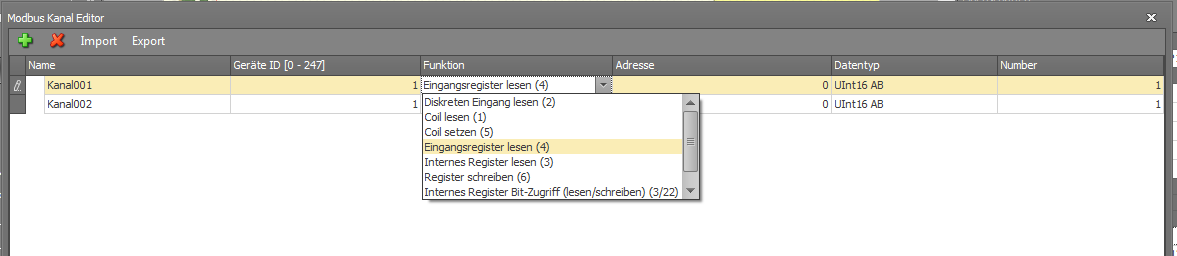

Funktion |

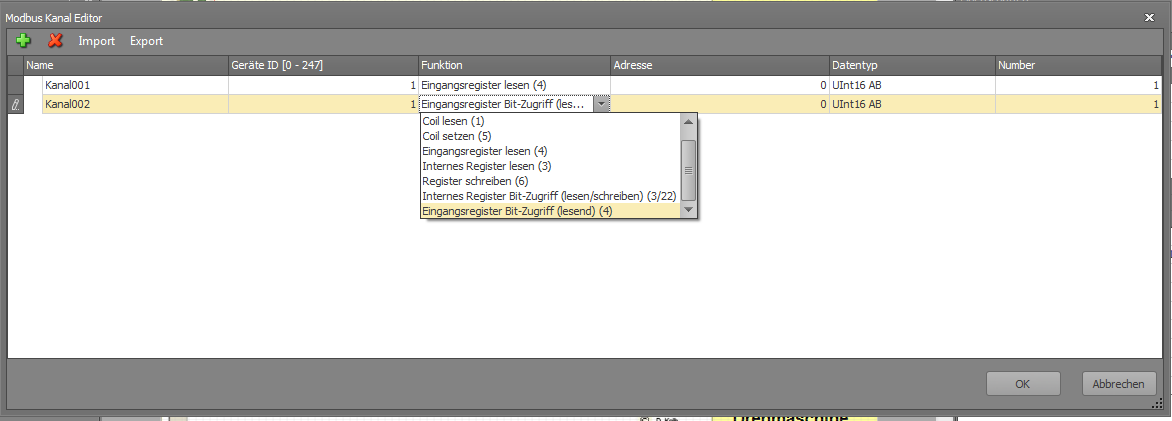

Digitale Eingänge lesen (bitweise) à Eingangsregister Bit-Zugriff (lesend) (4)
Digitale Eingang wortweise lesen (16-Bit-Wert) à Eingangsregister lesen (4) |
Adresse |

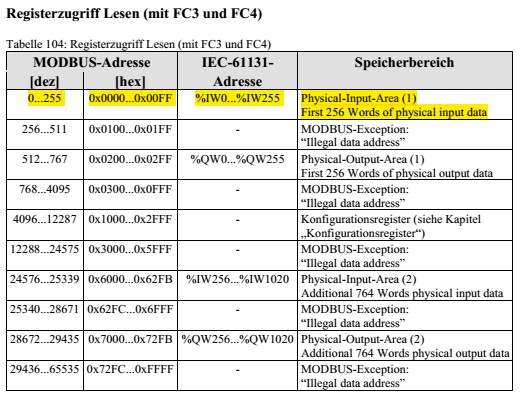

Adressen werden nach Anordnung der Module an der Wago verteilt
Ausnahme: Analoge Karten werden im Prozessabbild vor den digitalen Karten angeordnet, dies ist unabhängig von der Anordnung der Module (Seite 151 im Handbuch).
Das Komma ist lediglich ein Platzhalter und muss nicht weiter beachtet werden. |
Datentyp |
Gibt den Datentyp der Informationen an, die eingelesen werden sollen
Bei der Funktion „Diskreter Eingang lesen (2)“ steht als Datentyp „UInt16 AB“, jedoch wird ein boolscher Wert eingelesen |
Anzahl Register |

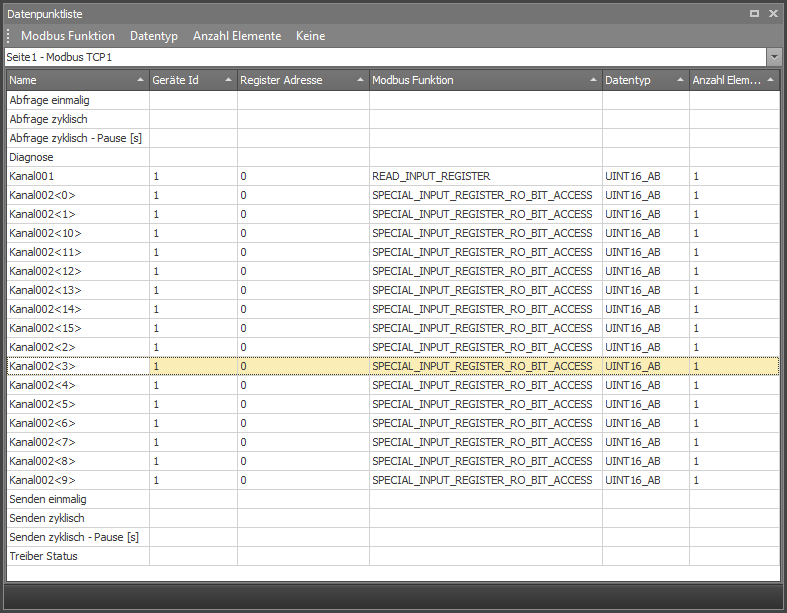

5. Jetzt stehen die einzelnen Kanäle in der Datenpunktliste
6. Einen Kanal auswählen und auf ein Objekt schieben
- Boolscher Wert (ein/aus) darstellen à Wert auf Schaltfläche ziehen, „Schalten“ auswählen und ggf. noch ein Häkchen in den Objekteigenschaften setzen bei „Bedienung sperren (nur anzeigen)“
- Nicht boolsche Werte (8 Bit, 16 Bit, …) auf „Wertabhängigen Text“ schieben und Wertanzeige auswählen, dabei stehen die Anzahl der „#“ für die Anzahl der Stellen, die „0“ steht für das Komma
