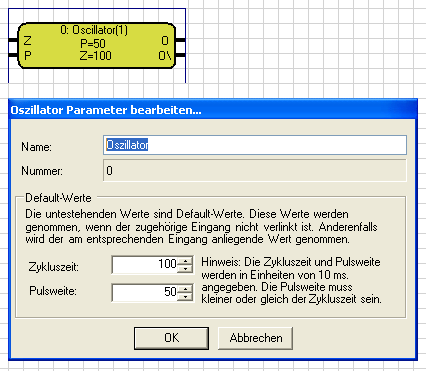

Der Oszillator erzeugt periodische Rechtecksignale. Die Zykluszeit (Z) und die Pulsweite (P) sind intern und extern einstellbar.
Eine Änderung des Eingangswertes am Z- oder am P-Eingang, wirkt sich erst zu Beginn der nächsten Periode aus (bei steigender Flanke am A-Ausgang).
Der Ausgang A\ entspricht dem invertierten Zustand des Ausgangs A.
Die Eingänge des Gatters können jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Die Ausgänge des Gatters können mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Die Eingänge sind mit Z und P gekennzeichnet und befinden sich links am Element.
Die Ausgänge sind mit A und A\ gekennzeichnet er befinden sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Die Eingänge sind vom Datentyp 2Byte (vorzeichenlos). Die Ausgänge sind vom Datentyp Boolsch.
