Das Gatter ist ein Reset-Set-Flip-Flop. Ist der Set-Eingang (S) 1, wird der A-Ausgang auf 1 gesetzt. Ist der Reset-Eingang (RS) 1, wird der A-Ausgang auf 0 gesetzt. Der Reset-Eingang hat die höhere Priorität als der Set-Eingang.
Der Ausgang A\ entspricht dem invertierten Zustand des Ausgangs A.
Die Eingänge des Gatters können jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Die Ausgänge des Gatters können mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.

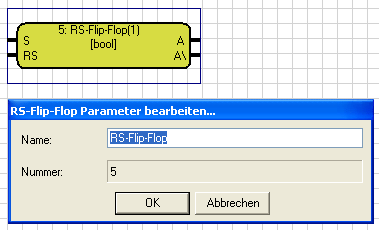

Die Eingänge sind mit S und RS gekennzeichnet und befinden sich links am Element.
Die Eingänge sind invertierbar. Dies kann durch Doppelklick auf die Anschlüsse erfolgen.
Die Ausgänge sind mit A und A\ gekennzeichnet er befinden sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Die Ein- und Ausgänge sind vom Datentyp Boolsch.
