Ein Filter kann Werte am Eingang über eine Tief-, Hoch- und Bandpassfunktion an den Ausgang weitergeben.
Ist die Filterregel erfüllt, werden Werte am Eingang zum Ausgang weitergeben. Ist es gesperrt, dann erfolgt keine Reaktion.

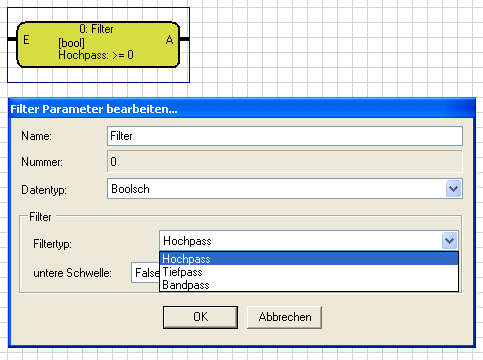

Filtertyp
Hochpass >= |
Wenn der Eingangswert größer-gleich als der Wert der unteren Schwelle ist, wird das Eingangssignal an den Ausgang weitergegeben. |
Tiefpass <= |
Wenn der Eingangswert kleiner-gleich als der Wert der oberen Schwelle ist, wird das Eingangssignal an den Ausgang weitergegeben. |
Bandpass - |
Wenn der Eingangswert größer-gleich als der Wert der unteren Schwelle und kleiner-gleich als der Wert der oberen Schwelle ist, wird das Eingangssignal an den Ausgang weitergegeben. |
Der Eingang des Gatters kann jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Der Ausgang eines Gatters kann mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Der Eingang ist mit einem E gekennzeichnet und befindet sich links am Element.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Hinweis: Für Ein- und Ausgang sind nur identische Datentypen zulässig.
