Ein Timer kann bei einem Ereignis am Eingang, den Wert vom Eingang mit einer Ein- und/oder Ausschaltverzögerung an den Ausgang weitergeben. Über eine Impulsfunktion wird bei einem Eingangs- und Ausgangssignal, nach Ablauf einer einstellbaren Zeit, der Ausgang zurückgesetzt.

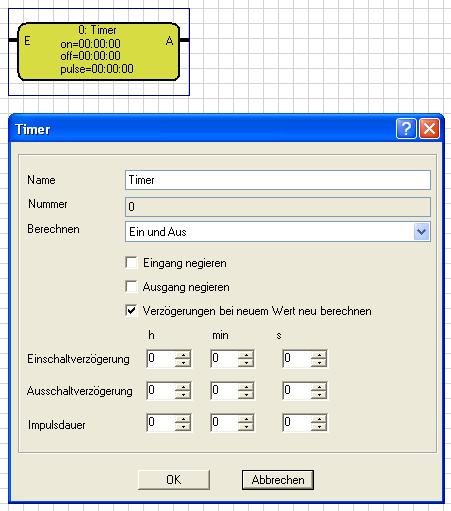

Der Eingang und der Ausgang ist invertierbar. Dies kann innerhalb des Parameterfensters oder durch Doppelklick auf die Anschlüsse erfolgen.
Der Eingang hat zudem noch eine Zusatzfunktion. Mit dem "Berechnen"-Parameter wird definiert auf welches Ereignis am Eingang hin ein Wert am Ausgang ausgeben wird (Filterfunktion).
Berechnen
Ein und Aus |
Es werden Ein- und Aus-Signale vom Eingang ausgewertet. |
Nur Ein |
Es werden nur Ein-Signale am Eingang ausgewertet. Aus-Signale werden ausgefiltert, d.h. es erfolgt keine Berechnung. |
Nur Aus |
Es werden nur Aus-Signale am Eingang ausgewertet. Ein-Signale werden ausgefiltert, d.h. es erfolgt keine Berechnung. |
Ist der Parameter "Verzögerungen bei neuem Wert neu berechnen" gesetzt, werden die Zeiten jeweils neu getriggert und beginnen von neuem. Wenn am Timer z.B. eine Einschaltverzögerung eingestellt ist und zu dem zugeordneten Eingang Signale mit dem Wert "1" in einem kürzeren Zeitabstand als die Verzögerungszeit gesendet werden, dann wird mit jedem neuen Signal der Beginn der Verzögerung neu gestartet, d.h. das Zeitglied kann nie ablaufen.
Einschaltverzögerung |
Ein Einschalt-Signal, das am Eingang des Timers anliegt wird erst nach Ablauf der eingestellten Zeit zum Ausgang weitergegeben. Ein Ausschaltsignal wird ohne Verzögerung vom Ausgang gesendet. |
Ausschaltverzögerung |
Ein Ausschalt-Signal, das am Eingang des Timers anliegt wird erst nach Ablauf der eingestellten Zeit zum Ausgang weitergegeben. Ein Einschaltsignal wird ohne Verzögerung vom Ausgang gesendet. |
Impulsdauer |
Bei der Impulsdauer-Funktion wird ein Einschaltsignal nach einer bestimmten Zeit, Impulsdauer, zurückgesetzt (von 1 auf 0). |
Der Eingang ist mit einem E gekennzeichnet und befindet sich links oben am Element.
Der Ausgang wird durch ein A gekennzeichnet er befindet sich rechts oben am Element.
Die Bezeichnung des Gatters kann frei gewählt werden.
Der Eingang des Gatters kann jeweils mit einem Eingangsobjekt, oder einem Ausgang einer anderen Funktion verbunden werden. Der Ausgang des Gatters kann mit einem Ausgang, oder einem Eingang einer anderen Funktion verbunden werden. Ein Gatterausgang kann dabei mit mehreren Gattereingängen verbunden werden.
Hinweis: Für die Eingänge und den Ausgang des Timers sind nur 1-Bit Objekte (Boolsch) zulässig.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Dynamisch |
Ordner |
Im Ordner Dynamisch werden die Kanäle für die definierten Meldungen angezeigt. Diese müssen hier verknüpft werden. |
- Ausgang |
Ausgang |
Nach Ablauf der Zeit wird hier der entsprechende Wert ausgegeben |
- Eingang |
Eingang |
Hier wir das An/Aus Signal eingespielt. |
- Timer.Timer_Off_1 |
Eingang |
Über eine Wert-Eingabe kann hier die Ausschaltverzögerung in Sekunden eingegeben werden. |
- Timer.Timer_On_1 |
Eingang |
Über eine Wert-Eingabe kann hier die Einschaltverzögerung in Sekunden eingegeben werden. |
- Timer.Timer_Pulse_1 |
Eingang |
Über eine Wert-Eingabe kann hier die Pulsdauer in Sekunden eingegeben werden. |
