Anleitung zur Einrichtung von SIEDLE Sprechanlagen in den EisBär SCADA
Einstellung z.B. Siedle Access Server mit Siedle Vario Außenstation

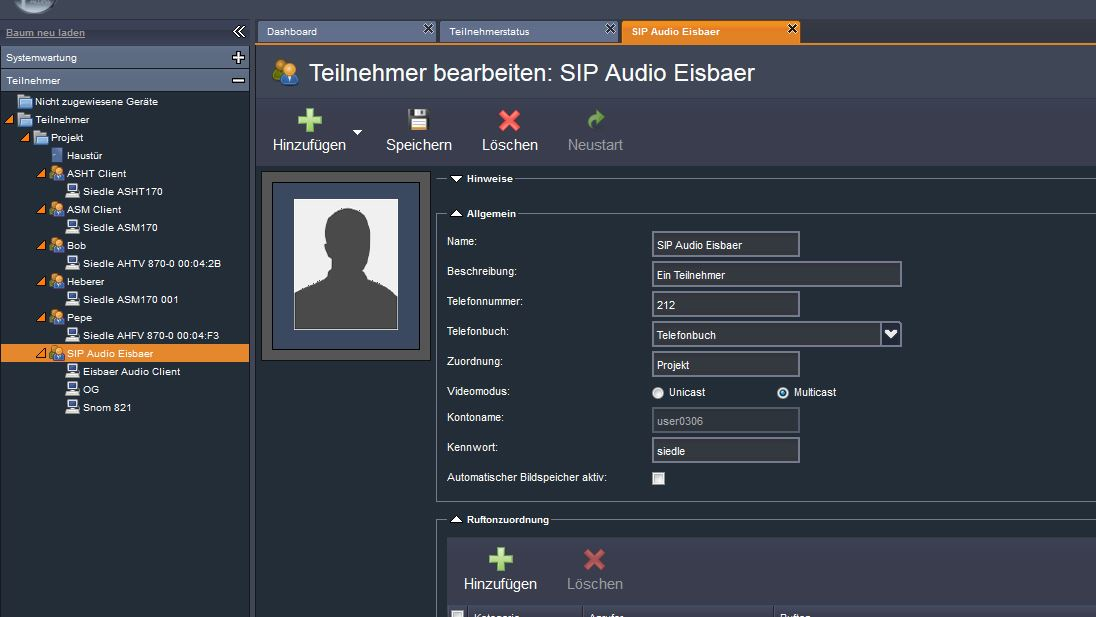

Teilnehmer erstellen, Kennwort vergeben

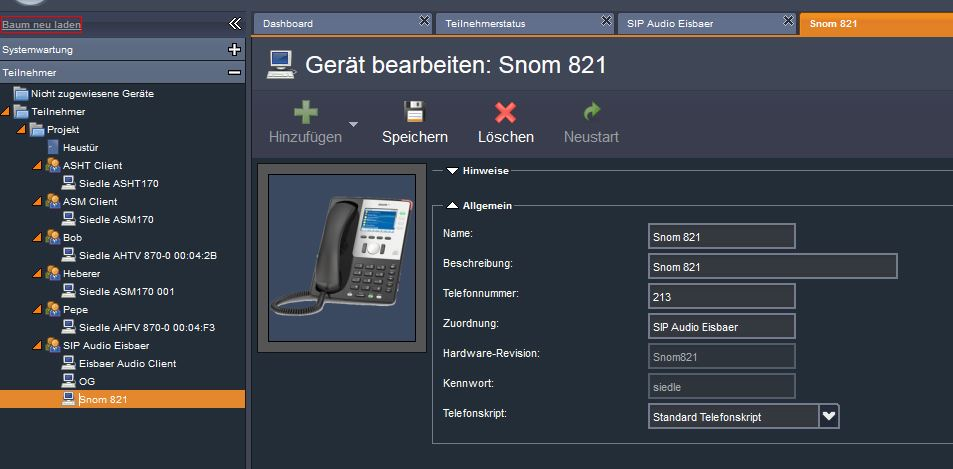

Gerät hinzufügen, Typ Snom821.
Die Telefonnummer ist der Registriername im EisBär.
Für jeden Client muss ein neues Gerät hinzugefügt werden.

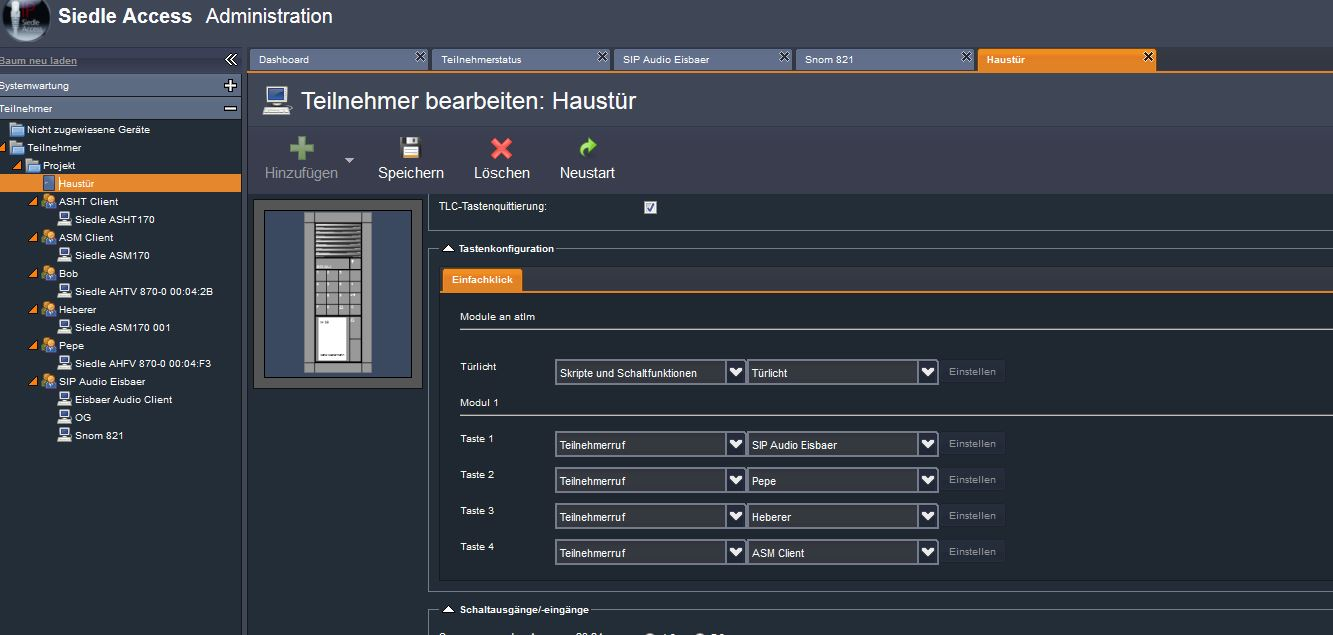

In der Haustürstation die Klingeltaste „SIP Audio Eisbaer“ hinzufügen
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Registrierung erforderlich |
x |
Ist das Häkchen gesetzt, muss die Video Türsprechstelle beim Proxy (Telefonzentrale/Vermittlungsstelle) mit Name und Passwort registriert werden. |
Anzeigename |
|
Beliebiger Name, der bei einer Verbindung an der Gegenstelle angezeigt wird. |
Benutzername |
213 |
Name des Benutzers in der Server Domain. Meist identisch mit dem Registriername. |
Registriername |
213 |
Name zur Registrierung am Proxy. |
Passwort |
siedle |
Passwort zur Registrierung am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
Domain Server Host |
192.168.2.1 |
Domain des Proxy, teilweise auch als Realm bezeichnet. In vielen Fällen wird hier auch die IP-Adresse des Proxy eingetragen. |
Proxy IP |
|
IP-Adresse des Proxy-Servers (Telefonzentrale/Vermittlungsstelle). |
Proxy Port |
5060 |
SIP-Port des Proxy-Servers zur Registrierung. |
DTMF Signal Tür öffnen |
#61 |
DTMF Signal-Ton, der zum Öffnen der Tür gesendet wird. Taste solange drücken bis alle Töne gesendet wurden. |
DTMF Signal Licht schalten |
|
DTMF Signal-Ton, der zum schalten der Beleuchtung gesendet wird. |
Nummer/Name Sprechstelle |
|
Interne Nummer bzw. Name der Sprechstelle am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
IP Kamera URL/Pfad zum MJPG-Stream |
|
URL/Pfad zum MJPG-Stream in der IP-Kamera, z.B. http://<IP>/<Pfad/xxxx.mjpg> |
IP Kamera Benutzername |
|
Benutzername zur Anmeldung an der Kamera, falls ein Zugriff anonym nicht möglich ist. |
IP Kamera Passwort |
|
Passwort des Benutzers zur Anmeldung an der Kamera. |
IP Kamera Bilder pro Sekunde (0-20) |
5 |
Refreshrate der Bildanzeige. Die eingestellte Anzahl Bilder der Kamera wird, je Sekunde, dargestellt. 0 = Geschwindigkeit von IP Kamera |
Einrichten der SIEDLE Türsprechstelle über den SIEDLE Access Server 3.2
Verbindung zur Access Administrations-Konsole des Servers 192.168.1.1
über Netzwerk: Kontoname: admin Passwort: admin
Remote: Kontoname: Administrator Passwort: SiedleAccessMain2015
Im Dashboard wird der aktuelle Status der Anlage ausgegeben

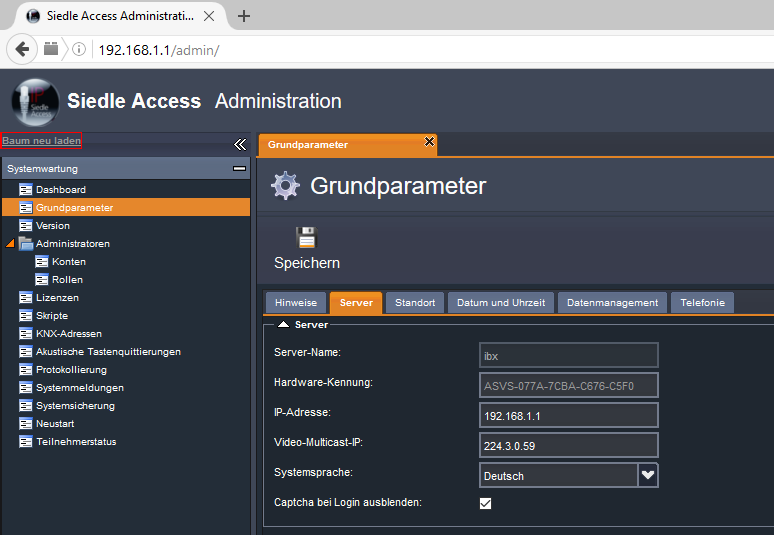

Im Reiter Grundparameter muss die IP Adresse des Siedle Access Servers eingetragen werden (Default 192.168.1.1). Hier kann auch die Sprache eingestellt werden.

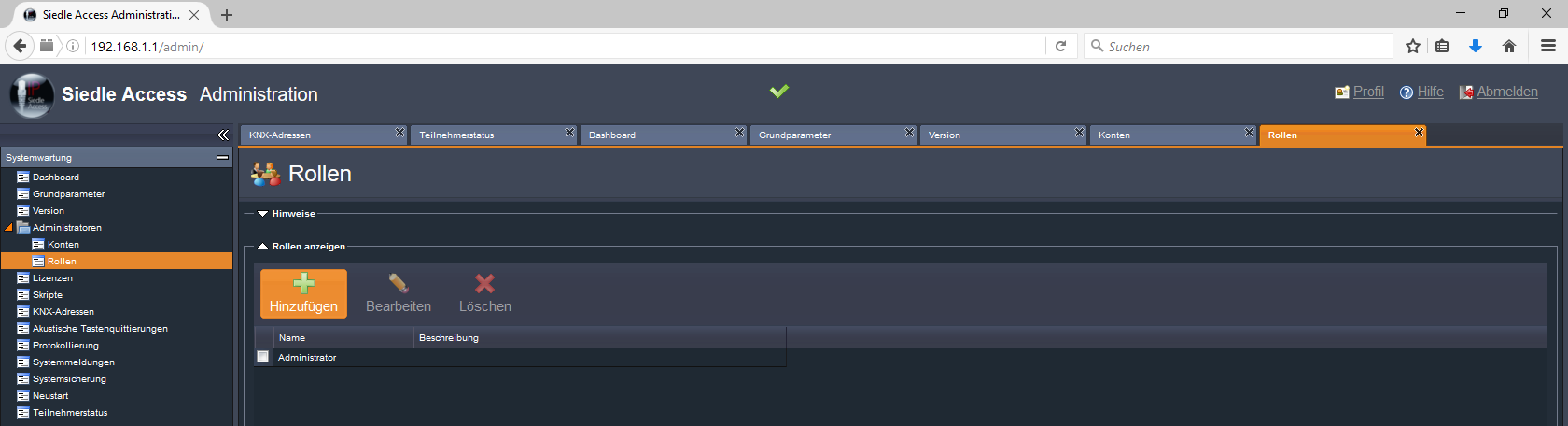

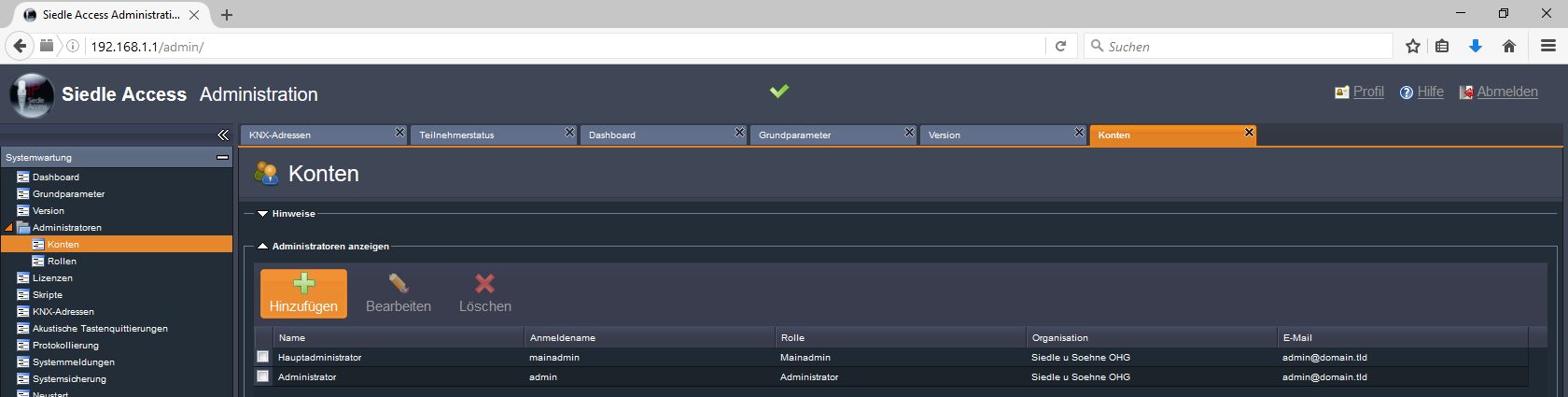

Unter Administratoren, Konten, können die Benutzergruppen angelegt werden.
Unter Teilnehmerstatus bekommt man eine Übersicht über den Status der Eingestellten Geräte mit Rufnummer und Name.

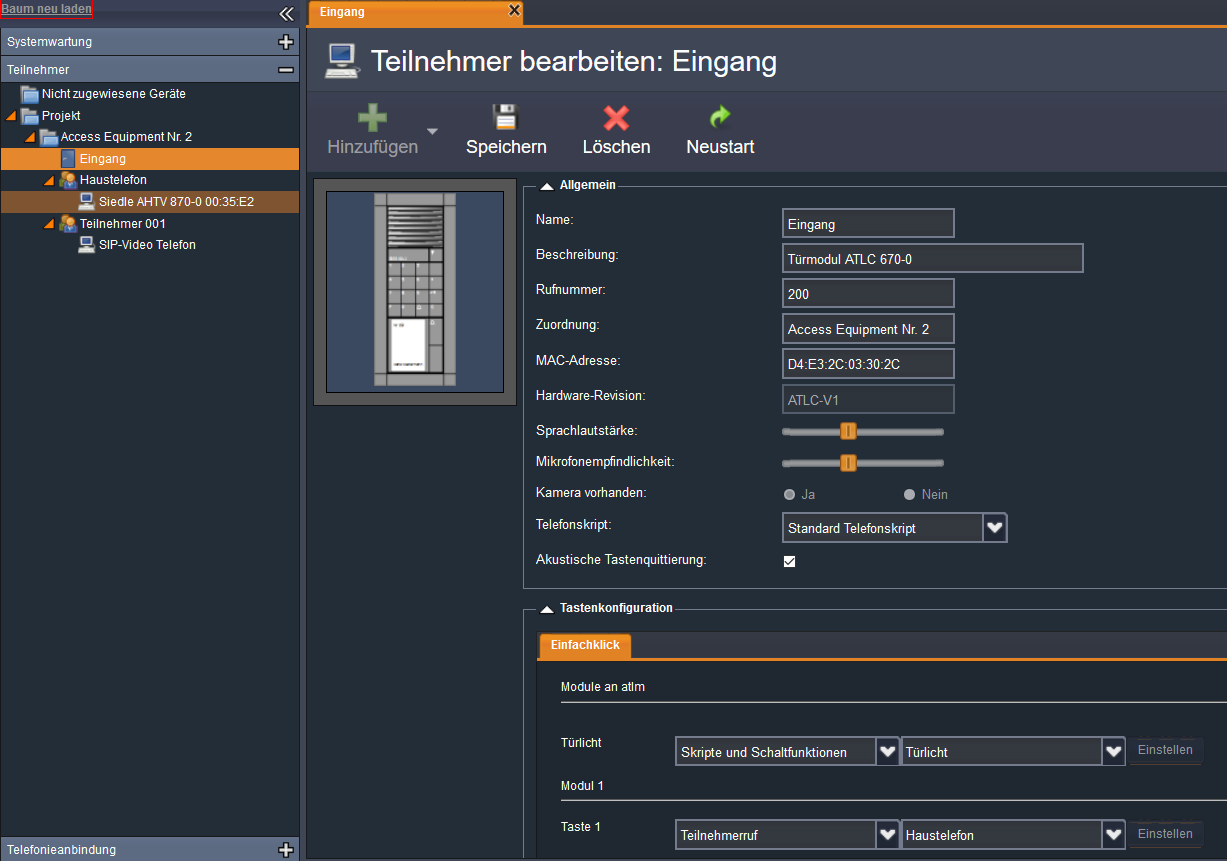

Im Menü Teilnehmer kann das Projekt als Ordner angelegt und die Teilnehmer (Endgeräte) hinzugefügt werden.
Die Teilnehmer werden einzeln unter dem Ordner angezeigt und können durch eine Selektion editiert werden.

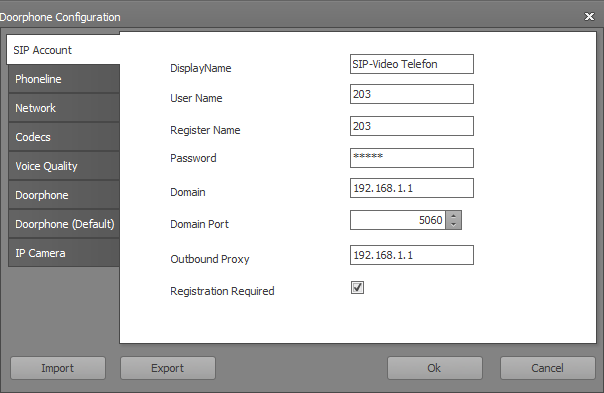

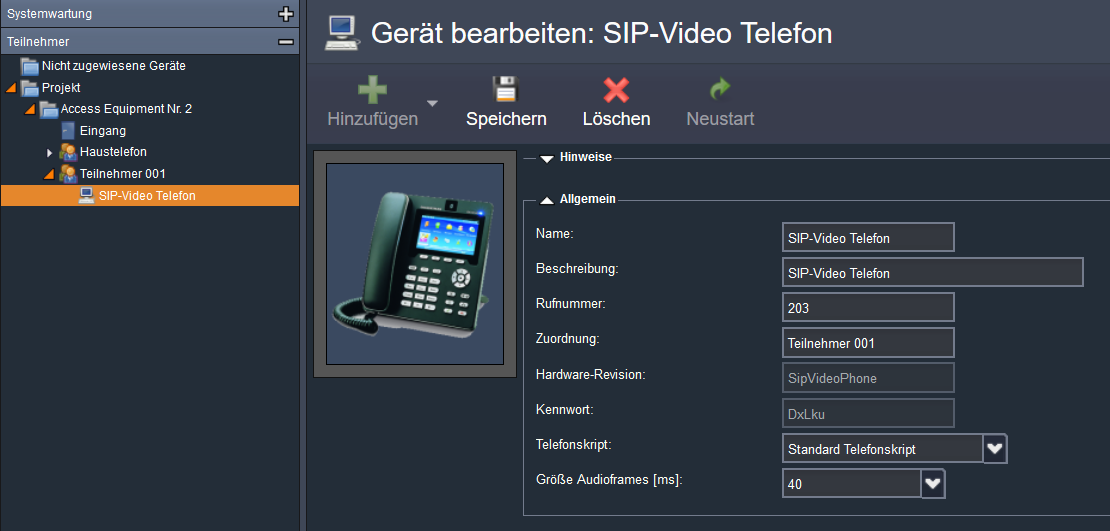

Einstellungen für eine EisBär Anbindung erfolgt über ein SIP-Video Telefon
Die Türsprechstelle wird dann im EisBär entsprechend konfiguriert mit dem Video Codec H263_Plus an oberster Stelle. Audio-Codec G.711 a-low oder G.711 mu-low

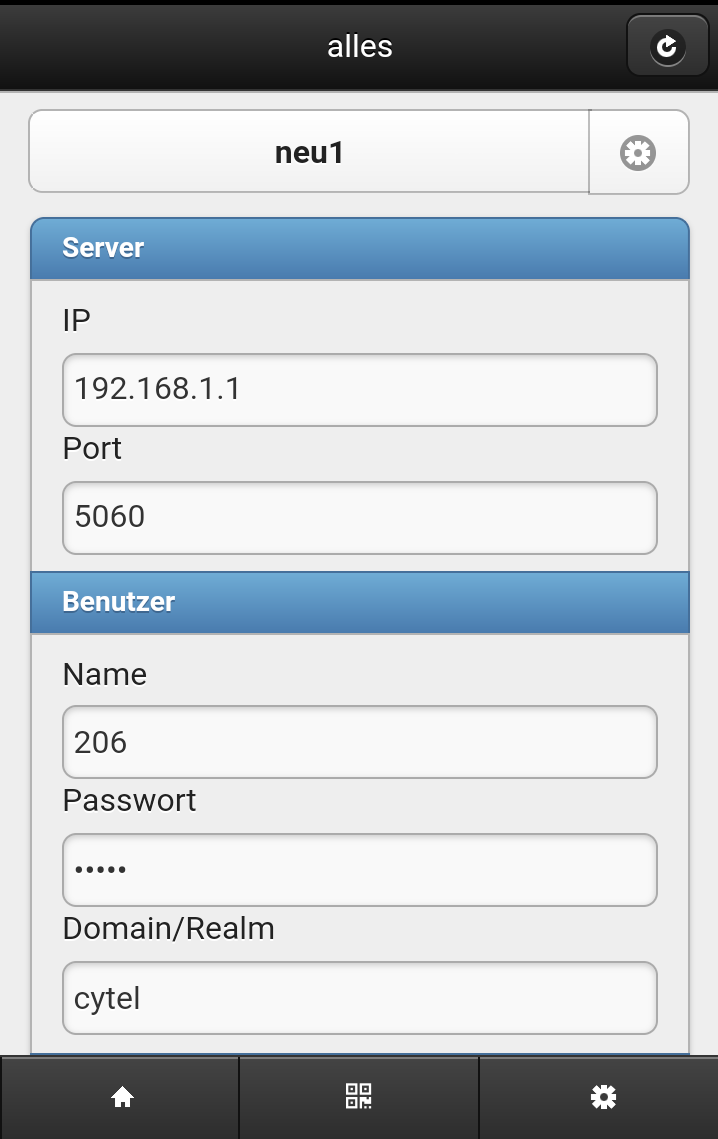

Unter App wird in der App-Listenansicht folgende Einstellungen vorgenommen:
In der Eisbär-App ist in den Einstellungen (App-Listenansicht) unter Realm " cytel " einzutragen.
IP : IP des Siedle DHCP- Servers
Port: Port des Servers
Name: Rufnummer des SIP-Teilnehmers in der Siedle-Anlage
Passwort: Passwort das die Anlage vergibt
Domain/Realm: cytel
Nummer der Gegenstelle: Rufnummer der Außenstation
DTMF Türöffner: #61
DTMF Licht: nicht verfügbar
