Allgemein
Mittels dieser Komponente können asynchrone SNMP Traps empfangen und die zugehörigen Werte ausgegeben werden. Die Traps können einzeln definiert werden. Die Traps werden hierbei „Geräteklassen“ zugeordnet, wobei für jede Klasse definiert werden kann, welche Trap-Version und ggf Credentials zu verwenden sind.
Da es von einer Geräteklasse (z.B. eine APC USV) mehrere Geräte im Netzwerk geben kann, die alle die gleiche Trap triggern können - wird für jede Trap neben dem eigentlichen SP-Ausgang ein zusätzlicher SP-Ausgang generiert, über das die Quelle der Trap (IP Adresse) ausgegeben wird.
Datenpunkte
Name |
Typ |
Funktion |
|---|---|---|
Alle Trap Meldungen |
Ausgang |
Hier werden alle empfangenen Traps ausgegeben. |
Diagnose [Text] |
Ausgang |
Hier werden Fehlermeldungen ausgegeben. Achtung: Diagnosis oder Debug - Ausgängen sind nur für den Fehlerfall vorgesehen. Bitte nur mit Rücksprache mit dem Supportteam verwenden! Diese können bei Verwendung die Leistung des Dienstes erheblich beeinträchtigen. |
Treiber An/Aus |
Bidirektional |
Treiber Ein- oder Ausschalten. |
Dynamisch |
Ordner |
Beinhaltet die Datenpunkte der angelegten Kanäle |
- Kanal001 |
Ausgang |
Hier sind für jede definierte Trap die zugehörigen Wert-Eingänge angelegt. Wird ein Wert über eines dieser SPs an die Komponente gesendet, so wird eine entsprechende Trap mit dem empfangenen Wert als Inhalt generiert und an den definierten Trap-Empfänger gesendet. |
- Kanal001 Quelle |
|
Die IP-Adresse des Senders wird hier ausgegeben. |
Eigenschaften
Über die Eigenschaften kann die Komponente konfiguriert werden.
Name |
|
Funktion |
|---|---|---|
Kanäle |
0 |
Hier können die Traps definiert werden, die empfangen und ausgegeben werden sollen. |
Security Engine ID |
|
Für v3-Traps wird eine wählbare Engine-ID für die Verschlüsselung verwendet. Diese muss global eingestellt werden – es ist ggf. darauf zu Achten, dass die Trap-Sender entsprechend angepasst werden. |
Lokale IP |
|
Hier wird die IP-Adresse des zu verwendenden lokalen Netzwerkinterfaces eingetragen. |
Lokaler Port |
162 |
Hier wird der zu verwendende lokale Port eingetragen, der von der Agent-Komponente verwendet werden soll. |
Alte Implementierung |
|
Zur Verwendung einer älteren Kommunikationsart kann diese Eigenschaft gesetzt werden. |
Treiber An/Aus |
|
Hierüber kann eingestellt werden, ob die Komponente bei Start des Systems aktiv sein soll. |
Kanäle

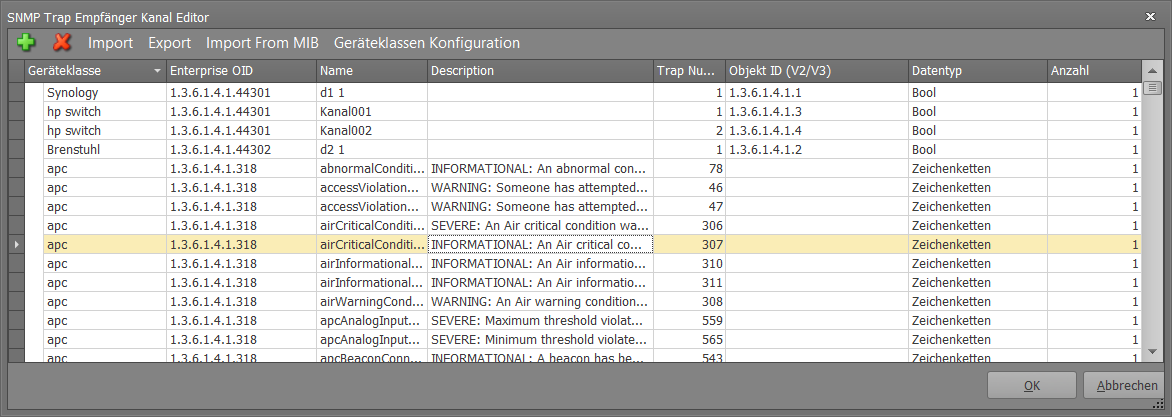

Abbildung : Eigenschaften – Traps
Hier können die Traps definiert werden, die empfangen und ausgegeben werden sollen. Wichtig ist zunächst die Angabe einer Geräteklasse (kann frei benannt werden). Die Zuordnung einer zu dieser Geräteklasse gehörigen Enterprise OID geschieht über die „Geräteklassen Konfiguration“ – die OID wird dann ebenfalls hier angezeigt.
Neben den Namen der Trap kann hier auch eine Beschreibung angegeben werden. Die Angabe der Trap-Nummer ist hierbei nur relevant, wenn für die zugehörige Geräteklasse SNMP in Version 1 eingestellt ist. Weiterhin kann die Trap-spezifische Objekt-ID (relevant für Trap-Version v2/3) und der Datentyp des Trap-Wertes definiert werden. Für Traps, die mehrere Variablen enthalten (wie z.B. die in der TrapAgent fest integrierte EisBär-Info Trap) kann angegeben werden, wie viele Variablen vorhanden sind. Es werden dann entsprechend viele SPs angelegt.
Werden Traps über einen MIB Import („Import MIB“) definiert, so werden die Namen, Beschreibung und Trap-Nummer/OID ggf automatisch eingetragen.

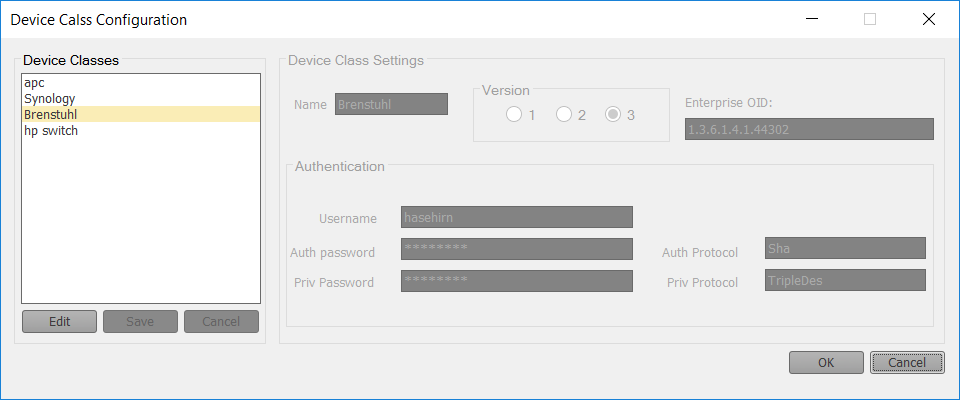

In dem Dialog zur Konfiguration der Geräteklassen können die Klassen in einer Liste ausgewählt werden und bei Bedarf mittels „Edit“ bearbeitet werden. Hier kann die SNMP-Version und zugehörige Angaben eingestellt und auch die Geräteklasse umbenannt werden.
Die Änderungen müssen explizit mittels „Save“ gespeichert werden, bevor der Dialog verlassen wird.
