Anleitung zum Einrichten einer 2N Türsprechstelle:
Die Konfiguration der Kamera/Türsprechstelle wird über den Webzugriff auf der Türsprechstelle durchgeführt. Die IP Adresse wird im 2N Network Scanner angezeigt.

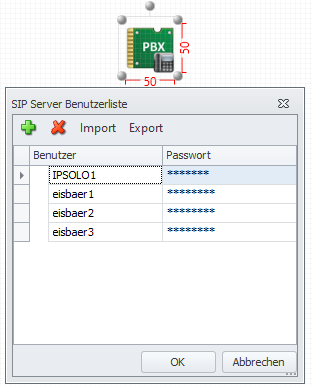

Als Verbindung zwischen Türsprechstelle und der Eisbär Video Türsprechstelle wird ein SIP-Server benötigt. Falls kein SIP-Server in der Türsprechstelle oder der Telefonanlage vorhanden ist muss die "SIP-Server intern"-Komponente als Vermittlungsstelle verwendet werden. In diesem werden die Benutzerdaten (Name/Passwort) aller eingesetzten Clients festgelegt. Eine direkte Verbindung zwischen Eisbär Video-Türsprechstelle und externer Türsprechstelle ist nicht möglich.
Zum testen der Sprechstelle die Simulation im Editor starten.
Die Sprechstelle wird im Webserver der Sprechstelle konfiguriert (IP der Türsprechstelle)
Verzeichnis \ Benutzer
SIP-Clients (alle Gegenstellen im Eisbär) die angerufen werden sollen anlegen (Name und Telefonnummer z.B. "eisbaer1").
Anrufen(Calling)
hier werden die SIP-Einstellungen vorgenommen.
Allgemeine Einstellungen
Unter Eingehende Anrufe bei Antwortmodus (SIP1) Automatisch einstellen
Speichern
Anrufen \ Wählen
Unter Kurzwahltasten mit + die Teilnehmer auswählen, die von der Sprechstelle, je Taste, angerufen werden sollen.
SIP1
SIP-Konto aktivieren
Identität des Geräts
Name anzeigen [Name der Sprechstelle]
Telefonnummer (ID) [IPSOLO1]
Domain [192.168.100.65] --> IP des EisBaer-Servers
Mit "Testanruf" kann die Funktion getestet werden. Hierzu müssen die Authentifizierung, die SIP-Proxy und die Sip-Registrar Einstellungen vorgenommen sein. Im Eisbär muss der SIP-Server laufen und ein Client z.B. die Video Türsprechstelle im Eisbär Editor konfiguriert sein.
Authentifizierung
Authentifizierungs-ID [IPSOLO1]
Passwort [IPSOLO1]
SIP-Proxy
Proxy-Adresse [192.168.100.65]
Proxy-Port [5060]
Backup-Proxy-Adresse []
Backup-Proxy-Port []
SIP-Registrar
Registrierung aktiviert [X]
Adresse Registrar [192.168.100.65]
Port Registrar [5060]
Adresse Backup-Registrar []
Port Backup-Registrar [5060]
Registrierung erlischt [120] [s]
Registrierungszustand ANGEMELDET / NICHT ANGEMELDET
Fehlerursache - Angaben zur Fehlerursache werden angezeigt
Mit dem Diskettensymbol speichern. Die Sprechstelle versucht sich nach dem speichern am SIP-Server anzumelden. Der Erfolg wird im Feld Registrierungszustand angezeigt.
Services \ Streaming
ACHTUNG: Für den Direktabgriff des Videobilds wird die Zusatzlizenz „Erweitere Videolizenz“ benötigt.
RTSP Server aktivieren
Die Parameter wie gewünscht einstellen. z.B. Video Codec H.264 und anonymer Zugriff.
Die URL des Streams für den Zugriff wird angezeigt: rtsp://192.168.100.62:554/mjpeg_stream
Zum Anzeigen im Eisbär die "IP-Kamera und Media Anzeige" verwenden.
Speichern
Name und Passwort für den Zugriff auf die Kamera festlegen, falls der anonyme Zugriff nicht gewünscht ist.
z.B. eisbaer1 / eisbaer1
Die URL des Streams lautet dann: rtsp://eisbaer1:eisbaer1@192.168.100.62:554/h264_stream
Zum Anzeigen im Eisbär die "IP-Kamera und Media Anzeige" verwenden.
Hardware \ Schalter
Code zum Türöffnen festlegen z.B. 00
es muss dann im Eisbär 00* eingeben werden.
Einstellungen im EisBär
Eigenschaften der Komponente "Video Türsprechstelle"
Name |
Standard |
Funktion |
|---|---|---|
Anzeigename |
eisbaer1 |
Beliebiger Name, der bei einer Verbindung an der Gegenstelle angezeigt wird. |
Benutzername |
eisbaer1 |
Name des Benutzers in der Server Domain. Meist identisch mit dem Registriername. |
Registriername |
eisbaer1 |
Name zur Registrierung am Proxy. |
Passwort |
eisbaer1 |
Passwort zur Registrierung am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
Domain Server Host |
192.168.100.65 IP-Adresse des SIP-Servers |
Domain des Proxy, teilweise auch als Realm bezeichnet. In vielen Fällen wird hier auch die IP-Adresse des Proxy eingetragen. |
Proxy IP |
192.168.100.65 IP-Adresse des SIP-Servers |
IP-Adresse des Proxy-Servers (Telefonzentrale/Vermittlungsstelle). |
Proxy Port |
5060 |
SIP-Port des Proxy-Servers zur Registrierung. |
DTMF Signal Tür öffnen |
00* |
DTMF Signal-Ton, der zum Öffnen der Tür gesendet wird. |
Registrierung erforderlich |
x |
Ist das Häkchen gesetzt, muss die Video Türsprechstelle beim Proxy (Telefonzentrale/Vermittlungsstelle) mit Name und Passwort registriert werden. |
DTMF Signal Licht schalten |
|
DTMF Signal-Ton, der zum schalten der Beleuchtung gesendet wird. |
Nummer/Name Sprechstelle |
IPSOLO1 |
Interne Nummer bzw. Name der Sprechstelle am Proxy-Server (Telefonzentrale/Vermittlungsstelle). |
IP Kamera URL/Pfad zum MJPG-Stream |
|
nicht möglich, da die Sprechstelle RTSP verwendet. Stattdessen die IP-Kamera und Medienanzeige verwenden |
IP Kamera Benutzername |
|
nicht möglich |
IP Kamera Passwort |
|
nicht möglich |
IP Kamera Bilder pro Sekunde (0-20) |
|
nicht möglich |
Audio-Codec: G.722, PCMU, PCMA
Video Codec: H.264, H.263plus, H.263
änderbar unter Services \ Telefon \ Audio und Video
Stand: 06/2021
