Der C-Bus Treiber ist eine unsichtbare Server-Komponente mit der Möglichkeit C-Bus Installationen anzusteuern.
Die verfügbaren Zonen, Gruppen und Geräte werden eingelesen. Die Inbetriebnahme des Systems muss vorher über die Software des Herstellers erfolgen.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Dynamisch |
Ordner |
Im Ordner Dynamisch werden die Ausgänge für die Zonen/Gruppen angezeigt. Je nach Typ werden unterschiedliche Datenpunkte zur Verfügung gestellt. |
Diagnose- Empfangen [Text] |
Ausgang |
Hier werden die empfangenen Informationen des Treibers formatiert ausgegeben. Der Ausgang dient zur Diagnose bei Fehlschaltungen. |
Diagnose - Level [Text] |
Ausgang |
Hier werden die empfangenen Level-Informationen des Treibers formatiert ausgegeben. Der Ausgang dient zur Diagnose bei Fehlschaltungen. |
Diagnose [Text] |
Ausgang |
Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
Treiber An/Aus |
Bidirektional |
Treiber Ein- oder Ausschalten. |
Verbindungsstatus |
Ausgang |
Bei erfolgreicher Verbindung zum Server wird ein Ein-Signal ausgegeben. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Kanäle |
0 |
Hier werden die importierten Datenpunkte aufgelistet. Diese erscheinen dann als Unterordner im Datenpunkt-Ordner Dynamisch. |
Verbindungs-einstellung |
|
Stellen Sie hier die IP-Adresse und Ports für die CGate Kommunikation, bzw. der Com-Port bei Verwendung der USB-Schnittstelle ein. |
CGate Update Intervall [ms] |
1000 |
In dieser Zeit werden die aktuellen Statusinformationen über CGate abgefragt. |
Anzahl Lamellenverstellung auf/zu |
15 |
Anzahl der Ansteuerbefehle welche zum öffnen bzw. schließend er Lamellen erforderlich sind. |
Jalousie Fahrtzeit auf/ab [s] |
60 |
Stellen Sie hier die Gesamt-Fahrtzeit der Behänge ein. Diese Zeit wird zur Ermittlung der ungefähren Höhen-Position des Behangs verwendet. |
Treiber An/Aus |
|
Treiber Ein- oder Ausschalten. |

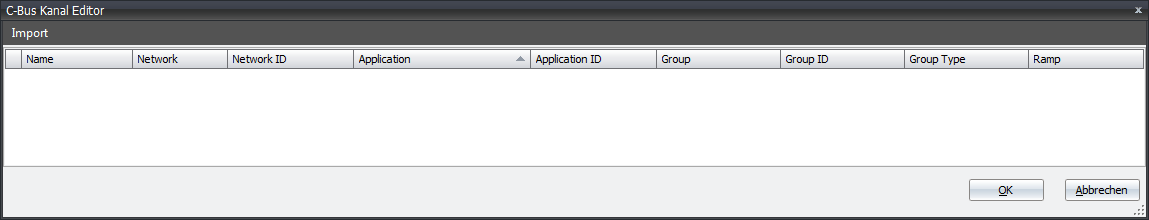

Kanäle
Importieren Sie die projektierten Daten aus der C-Gate2 tag Datei in die Kanalliste. Wenn Sie abschließend den Editor mit OK verlassen, werden die vorhandenen Datenpunkte im Ordner Dynamisch im Datenpunktfenster angezeigt.
