Dieser Treiber dient zur Anbindung an RAPIX DALI Ethernet Interfaces.
RAPIX hat auch Präsenzmelder und Taster auf DALI. Diese Geräte haben verschiedene Profile, z.B verschiedene Nachlaufzeiten oder Funktionalitäten wie z.B. Vollautomatik oder Halbautomatik.

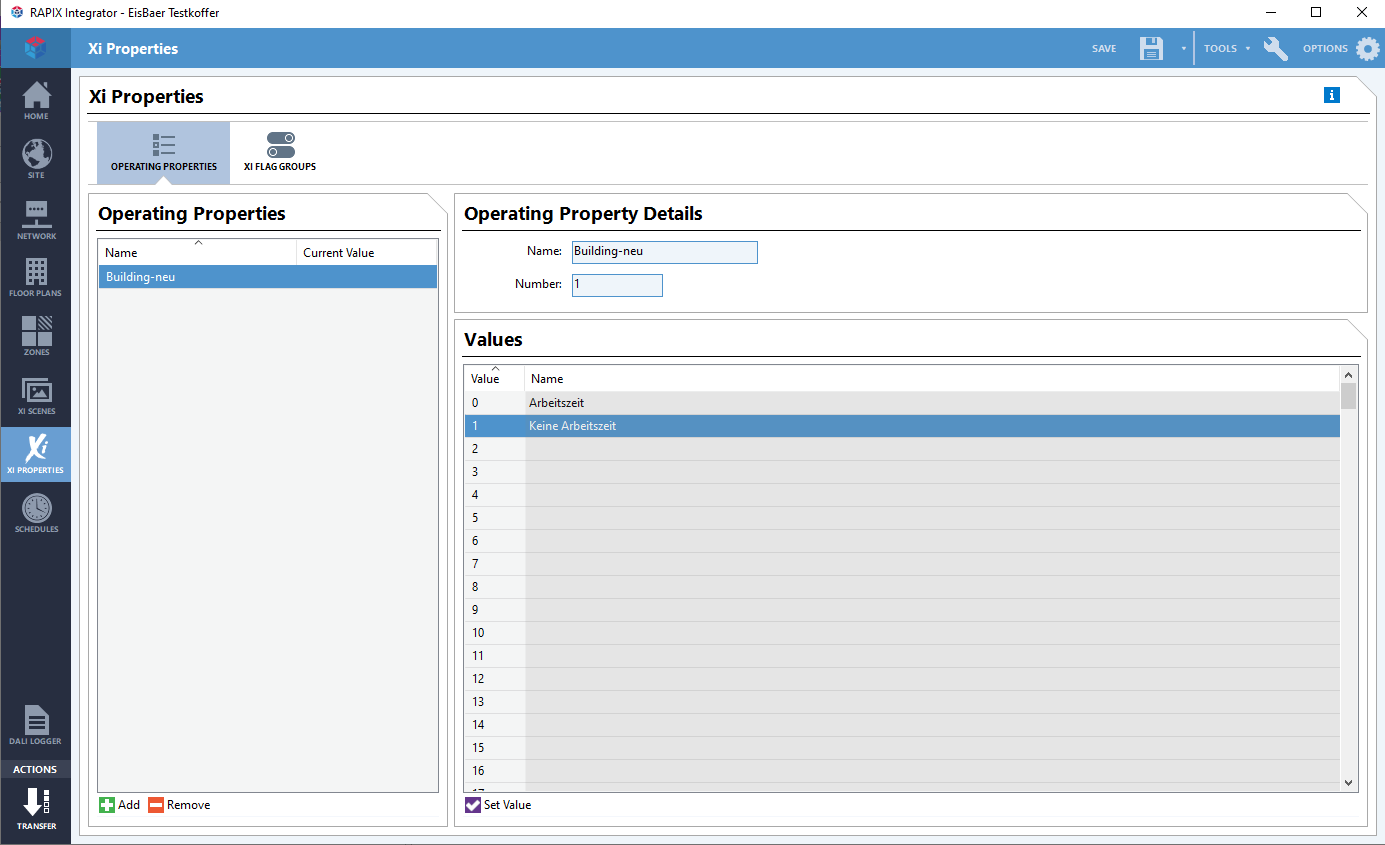

Diese Profile kann man über die sogenannten XI operating flags umschalten. Diese müssen im Rapix Integrator angelegt werden und können dann im Treiber importiert werden.
Über die so genannten XI flags kann man Präsenzmelder oder auch Taster z.B. einzeln oder gruppenweise sperren.
Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
Treiber An/Aus |
Bidirektional |
Treiber Ein- oder Ausschalten. |
Dali |
Ordner |
Für die Linie 1 bis 4 sind folgende Datenpunkte verfügbar: |
- Fehler - Fehler vorhanden |
Ausgang |
Mit einem "An-Signal" wird angezeigt, ob ein Fehler vorhanden ist. |
- Fehler - Helligkeit(en) unbekannt |
Ausgang |
Mit einem "An-Signal" wird angezeigt, dass der Scan nicht abgeschlossen wurde und damit nicht alle Daten vorhanden sind. |
- Fehler - OK |
Ausgang |
Mit einem "An-Signal" wird angezeigt, ob kein Fehler bei dem Test aufgetreten ist. |
- Testergebnis |
Ausgang |
Gibt das Testergebnis im DALI-Format aus. Dieser Datenpunkt wird mit dem DALI Notlicht Manager verknüpft (Dynamisch-->Gateway-->Geräte). |
- Testtrigger |
Eingang |
Testtrigger im DALI-Format. Dieser Datenpunkt wird mit dem DALI Notlicht Manager verknüpft (Dynamisch-->Gateway-->Geräte). |
Dynamisch |
Ordner |
Hier werden die Unterordner für Flags, Properties und Zonen (siehe unten) angelegt. Flags und Properties werden nur angezeigt, wenn diese im RAPIX-Integrator angelegt wurden. |
System |
Ordner |
Allgemeine Datenpunkte sind in diesem Ordner zusammen gefasst. |
- Diagnose [Text] |
Ausgang |
Verbunden mit dem Eingang [Signal] des Protokollfensters werden dort die Diagnoseinformationen angezeigt. |
- Ereignis-Meldungen Controller [Text] |
Ausgang |
Alle Ereignisse des Controllers werden hier als Text ausgegeben. |
- Sendeantwort [Text] |
Ausgang |
Textausgabe der Antworten von Befehlen, die vom EisBär aus gesendet wurden. |
- Status aller Zonen abfragen |
Eingang |
Mit einem an oder aus Signal wird der Status von allen Zonen abgefragt. |
- Treiber Status |
Ausgang |
Zeigt an, ob eine Verbindung zum Gateway besteht oder nicht. |
Datenpunkte in der Zone
Name |
Typ |
Funktion |
|---|---|---|
Dimmen Dunkler/Heller |
Eingang |
Erhöht / Verringert die Helligkeit in der Schrittweite, die auf der Datenpunkt gesendete Zahl entspricht. |
Farbe - (10 Datenpunkte) |
Bidirektional |
Setzen der entsprechenden Farbe (R=rot, G=grün, B=blau, W=weiß, A=amber, F=freecolor, XY(X)= X-Anteil vom XY-Farbraum, XY(Y)=Y-Anteil vom XY-Farbraum) |
Fehler - (8 Datenpunkte) |
Ausgang |
Gibt ein An-Signal aus, wenn ein entsprechender Fehler erkannt wurde. |
Fehlercode |
Ausgang |
Ausgabe des Fehlercodes im DALI-Format. |
Meldungen [Text] |
Ausgang |
Textausgabe mit allen vom Controller gesendeten Informationen zur Zone. |
Schalten |
Bidirektional |
Schaltet die Zone Ein/Aus. |
Überblendzeit [s] |
Eingang |
Einstellmöglichkeit der Fading-Zeit in Sekunden. |
Wert |
Bidirektional |
Helligkeitswert-Vorgabe mit Fading-Zeit. |
Wert direkt |
Bidirektional |
Helligkeitswert-Vorgabe ohne Fading-Zeit. |
Zielwert |
Bidirektional |
Helligkeitswert-Vorgabe ohne Fading-Zeit. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Server |
|
IP-Adresse des Servers |
Benutzername |
|
Benutzername, welcher im RAPIX-Integrator eingetragen wurde |
Passwort |
|
Passwort, welches im RAPIX-Integrator eingetragen wurde |
Zone / Szene |
0 |
Importiert die Zonen und Szenen vom Gateway. |
Operating-Properties |
0 |
Importiert die Betriebseigenschaften vom Gateway. |
Flags |
0 |
Importiert die Flags vom Gateway. |
Antwort-Timeout [s] |
3 |
Wird in der angegebenen Zeit keine Antwort erhalten, wird ein Timeout detektiert. |
Dali Update Intervall [min] |
1 |
Im eingestellten Intervall werden die Dali Linien abgefragt. |
Standard Fading-Zeit [s] |
5 |
Gibt an, wie lange der Farbwechsel dauert (Überblendungszeit). |
Sende Fading-Zeiten beim Start |
|
Ist diese Option ausgewählt, wird die oben eingetragene Fading-Zeit beim Systemstart übertragen. |
Treiber An/Aus |
|
(De)Aktivieren der Komponente |

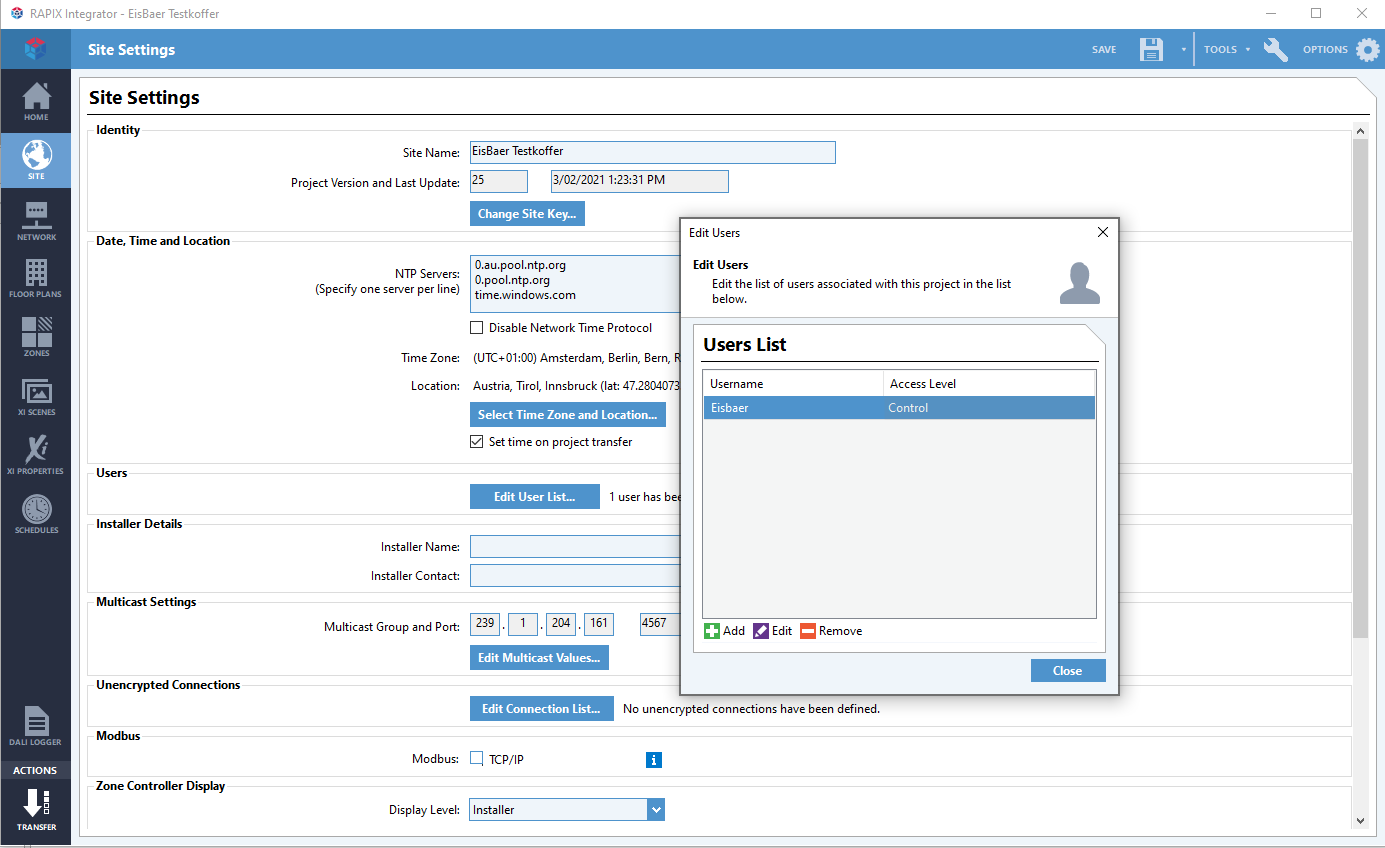

Rapix Integrator:

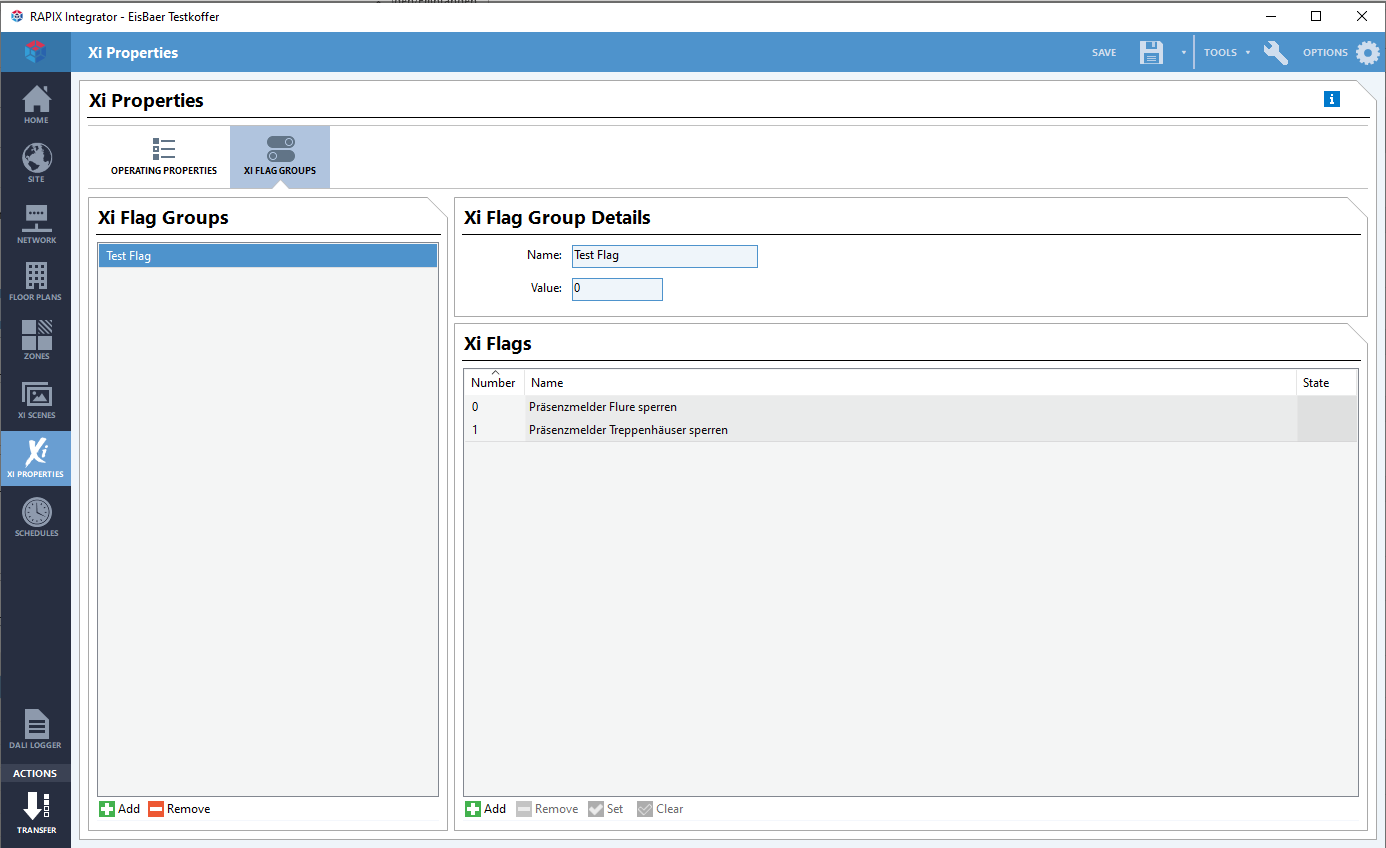

Rapix Integrator Flags:
