DALI Notlicht ist eine unsichtbare Server-Komponente zur Überwachung, Überprüfung und Protokollierung von Notlichtanlagen mit Einzelbatterieleuchten.
Wird diese Komponente eingefügt, zählt sie wie 2500 Komponenten und ab 100 Kanälen zählt sie wie 3000 Komponenten.
Sicherheitsbeleuchtungen müssen laut gesetzlicher Vorgabe vor Inbetriebnahme und anschließend in regelmäßigen Abständen auf ihre Funktionsfähigkeit überprüft werden. Zusätzlich sind alle Bestandteile der Anlage ständig zu warten und die Ergebnisse von Prüfungs- und Wartungsterminen schriftlich zu dokumentieren.
Das Softwaremodul erfüllt folgende Aufgaben:
•Auslösen von Notlicht-Tests für eine, oder Gruppen von Notleuchten über Schaltflächen oder Kalender (über Datenpunkte)
oFunktionsprüfung, meist wöchentlich
oDauerprüfung (komplettes Entladen der Batterie, mindestens 90 Minuten Laufzeit), meist alle 6-12 Monate
oTeildauerprüfung (intern Dauerprüfung aber verkürzt), meist monatlich, Zeit in Minuten einstellbar (1-90 min.)
oBatterieabfrage

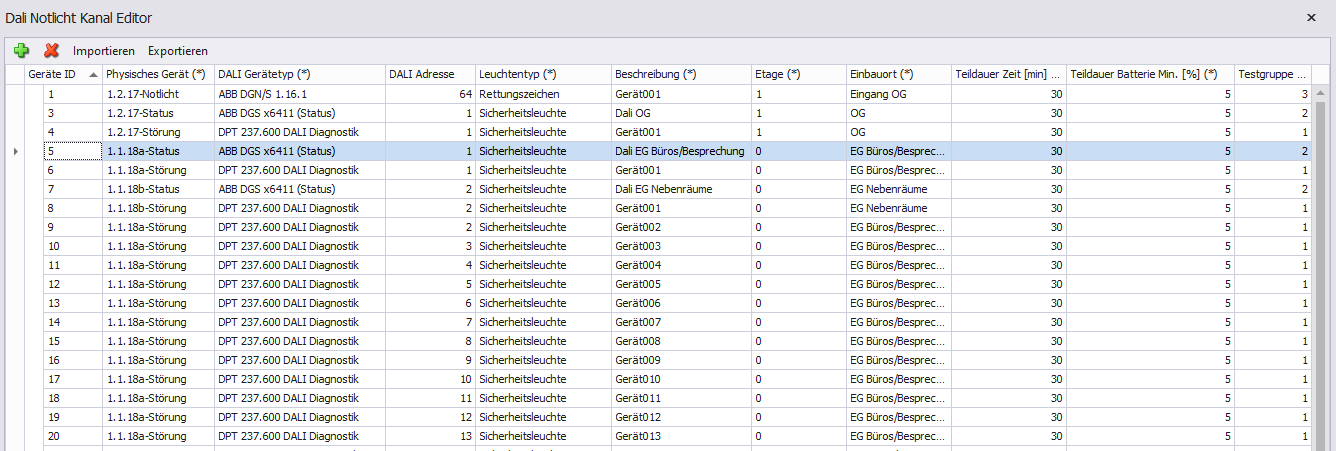

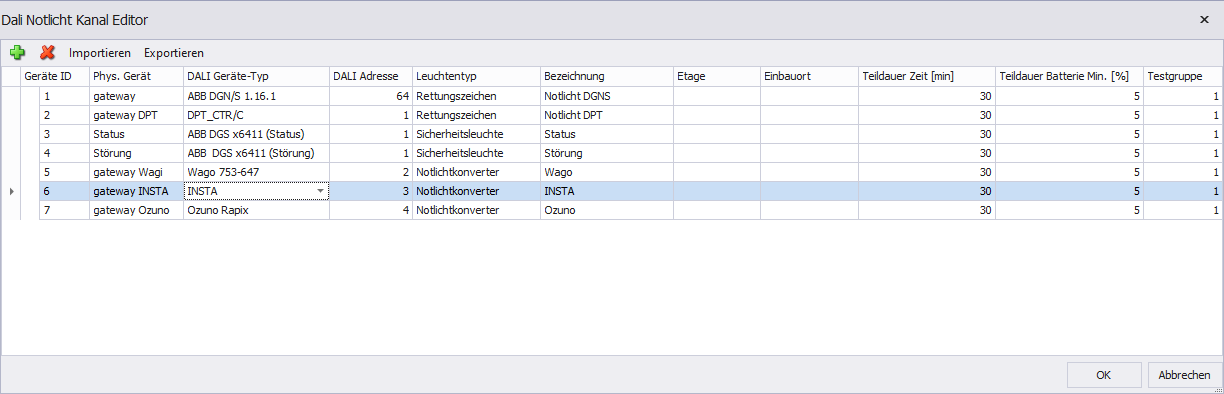

•Automatisches Einlesen einer csv-Datei mit den Leuchten-Informationen
•Speicherung aller Testdaten (Datum, Uhrzeit, Leuchten-Zustand, Testergebnis) aller Leuchten
•Statusanzeige laufende Tests
•Anzeige der Testergebnisse inkl. individueller Fehlermeldungen
•Anzeige der Tests inkl. Testergebnis
•E-Mail der Testergebnisse als csv-Datei
•Möglichkeit der manuellen Auslösung von Tests per Leuchte
•Anschluss der DALI Notlicht Grafische Anzeige Komponente für einzelne Leuchten zur Darstellung im Gebäudegrundriss.
•Folgende Meldungen der Einzelbatterieleuchte werden in der DALI Notleuchte Anzeige dargestellt:
Funktionsprüfung:
-Einbauort jeder Leuchte im Klartext
-Konverter defekt, ja/nein
-Batterie defekt, Störung Batterie, ja/nein
-Störung Notbeleuchtungslampe, ja/nein
-Funktionsprüfung bestanden, ja/nein
-Funktionsprüfung war getriggert, konnte jedoch in der vorgegebenen Zeit nicht gestartet werden
Dauerprüfung/Entladetest:
-Montageort jeder Leuchte im Klartext
-Konverter defekt, ja/nein
-Batterie defekt, Störung Batterie, ja/nein
-Störung Notbeleuchtungslampe, ja/nein
-Zeit bis Batterie entladen ist in Minuten
-Dauerprüfung war getriggert, konnte jedoch in der vorgegebenen Zeit nicht gestartet werden
-Dauerprüfung bestanden, ja/nein
Bei DALI-Notlichtsystemen wird der eigentliche Dauer-/Entladetest nicht direkt vom übergeordneten System (z. B. EisBaer) zeitlich gesteuert, sondern vom jeweiligen Notlicht-EVG selbst ausgeführt.
EisBaer sendet lediglich den Trigger zum Start des Dauer-Tests an das EVG. Danach entscheidet das EVG eigenständig, wann der Test innerhalb des im Gerät hinterlegten „Execution Time Delay“-Fensters tatsächlich ausgeführt wird. Bei vielen Herstellern beträgt dieses Zeitfenster standardmäßig bis zu 7 Tage.
Das bedeutet in der Praxis:
•EisBaer sendet den Trigger für den Dauer-Test.
•Das EVG entscheidet selbstständig, wann innerhalb des erlaubten Zeitfensters der Test gestartet wird.
•Erst beim tatsächlichen Start beginnt die Batterieentladung.
•Der Entladetest läuft so lange, bis die Batterie ihre Grenze erreicht hat bzw. die tatsächlich verfügbare Kapazität ermittelt wurde.
•Erst nach Abschluss des Tests und interner Auswertung wird das Testergebnis zurückgemeldet.
Bei einer Notleuchte kann dies beispielsweise bedeuten:
•Trigger heute gesendet
•EVG startet den Test erst einige Tage später
•anschließend läuft der Entladetest bis zur Ermittlung der verfügbaren Batteriekapazität
•danach erst Rückmeldung des Testergebnisses
Der tatsächliche Zeitpunkt der Testdurchführung wird somit vollständig vom EVG bestimmt und nicht vom EisBär Notlichtmanager.
Batterieabfrage (Batteriekapazität):
-Ladezustand der Batterie in Minuten oder Prozent je nach Test bzw. Abfrage
-Die Funktion Abfrage Batteriekapazität ist nach DALI Notlichtnorm IEC 3868 – 202 eine optionale Funktion, d.h. die Abfrage (der Test) muss nicht von jedem Notlichtkonverter unterstützt bzw. beantwortet werden.
-In Abhängigkeit vom durchgeführten Test werden nachfolgende, unterschiedliche Ergebnisse im 4ten Byte des Kommunikationsobjekts 33 „Notlicht-Test-Ergebnis“ ausgegeben:
* Für Funktionsprüfungen gibt es hier keine weiteren Angaben.
* Für Dauerprüfungen wird hier die Betriebsdauer im Notlichtbetrieb bis zur
vollständigen Entladung der Batterie angegeben. (der Objektwert entspricht
der Zeit in 2 x Minuten)
* Für eine Teildauerprüfung wird hier die Restladung der Batterie nach Erreichen der
Bemessungsdauer im Notlichtbetrieb ausgegeben. Ladezustand der Batterie
(0…254 = 0…100%; 255 = keine Info)
* Nach einer Batterieprüfung wird hier der aktuell ermittelte Batterieladestand
ausgegeben. Ladezustand der Batterie (0…254 = 0…100%; 255 = keine Info) Wenn
kein Ergebnis Vorliegt (da optional) wird n. d. angezeigt.
Der Verlauf der Prüfungen und die Testergebnisse werden in einer internen Datenbank gespeichert.
Die Komponente ist auf der Oberfläche im Client nicht sichtbar.
Globale Datenpunkte der Komponente
Name |
Typ |
Funktion |
|---|---|---|
DALI Notlicht Manager Anzeige |
Bidirektional |
Verbindung zwischen einem DALI Notlicht und einer oder mehreren DALI Notlicht Managern. |
Diagnose [Text] |
Ausgang |
Hier werden Fehlertexte ausgegeben. Diese können z.B. mit der Komponente "Protokollfenster" angezeigt werden. |
Dynamisch |
Ordner |
siehe unten |
Ordner |
siehe unten |
|
Export auslösen |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden die gesamten Testergebnisse aller Leuchten in eine csv-Datei im Projektverzeichnis exportiert. Für diesen Export kann der Separator in den Eigenschaften der Komponente eingestellt werden. Zusätzlich wird eine JSON-Datei erzeugt. Über den im EisBär integrierten DALI Report wird diese ausgewertet. |
Geräteverzögerung [s] |
Bidirektional |
Hier kann der Zeitabstand zwischen dem Start der Tests der einzelnen Leuchten innerhalb einer Gruppe in Sekunden aus- und eingegeben werden. Ist hier nichts verknüpft gilt die Vorgabe aus den Eigenschaften der Komponente. |
Gruppenverzögerung [s] |
Bidirektional |
Hier kann der Zeitabstand zwischen dem Start der einzelnen Testgruppen in Sekunden aus- und eingegeben werden. Ist hier nichts verknüpft gilt die Vorgabe aus den Eigenschaften der Komponente. |
Sammelmeldungen |
Ordner |
|
Status |
Ordner |
|
Testaktionen |
Ordner |
|
Testergebnislog [Text] |
Ausgang |
Dieser Ausgang gibt die Testergebnisse aller Tests in Textform aus. |

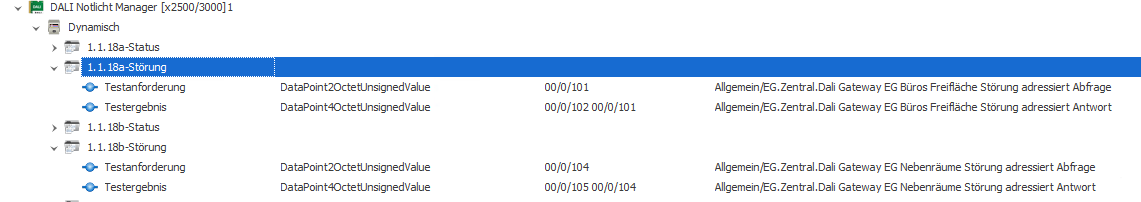

Datenpunkte im Ordner "Dynamisch" je Gateway
Name |
Typ |
Funktion |
|---|---|---|
Testanforderung |
Bidirektional |
Fordert den Test für alle, an dem Gateway angeschlossenen Geräte an. |
Testergebnis |
Bidirektional |
Gibt das Testergebnis aus. |
Testzustand |
Bidirektional |
Ausgabe über den derzeitigen Testzustand. |
Datenpunkte im Ordner "Dynamisch" --> "Gateway" --> Gerät.
Je nach eingestelltem Dali-Geräte-Typ variieren die Datenpunkte
Name |
Typ |
Funktion |
|---|---|---|
DALI Notlicht Grafische Anzeige |
Bidirektional |
Dieser Datenpunkt dient dem Anschluss der DALI Notlicht Grafische Anzeige Komponente für einzelne Leuchten zur Darstellung im Gebäudegrundriss. Dieser Datenpunkt übermittelt alle Test- und Ergebnissignale in komprimierter Form. Über ihn werden auch Steuersignale von der Grafischen Anzeige zur unsichtbaren Komponente übertragen. |
Start - Funktionstest |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird ein Funktionstest ausgelöst. |
Test erfolgreich (gesamt) |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn das Gesamtergebnis der Tests positiv ist. |
Testprotokoll [Text] |
Ausgang |
Dieser Ausgang gibt das Ergebnis aller Tests der Leuchte in Textform aus. |
Testprotokoll ausgeben |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird das Ergebnis aller Test der Leuchte als Text am gleichnamigen Ausgang ausgegeben. |
Batterie Entladezeit [min.] |
Ausgang |
Dieser Ausgang gibt die Batterie Entladezeit als Testergebnis der Dauerprüfung in Minuten als Fließkommazahl aus. |
Batterie Ladezustand [%] |
Ausgang |
Dieser Ausgang gibt den Batterie Ladezustand nach einer Batterieabfrage oder einem Funktionstest als Ganzzahl aus. |
Batterie Ladezustand Test aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Batterie Ladezustand Test für die Leuchte aktiv ist. |
Betriebsdauer [h] |
Bidirektional |
Dieser Ausgang gibt die Betriebsdauer der Leuchte in Stunden aus. Dabei handelt es sich um die Zeit für welche die Leuchte in System installiert ist, nicht die Zeit des Notbetriebs. Die Zeit kann zum Setzen des Wertes auch auf diesen Datenpunkt gesendet werden, z.B. um den Wert nach einem Austausch auf 0 zu setzen. |
Dauertest aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Dauertest für die Leuchte aktiv ist. |
Funktionstest aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Funktionstest für die Leuchte aktiv ist. |
Info [Text] |
Ausgang |
Dieser Ausgang gibt das Ergebnis des letzten Test in Textform aus. |
Start - Batterie Ladezustand testen |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird eine Batterie Ladezustand Abfrage ausgelöst. |
Start - Dauerptest |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird ein Dauertest ausgelöst. |
Start - Teidauertest |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird ein Teildauertest ausgelöst. |
Stopp |
Eingang |
Über ein beliebiges Signal an diesem Eingang wird der aktuell laufende Test gestoppt. |
Teildauertest aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Teildauertest für die Leuchte aktiv ist. |
Testergebnis - Batterie defekt |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn die Batterie defekt ist. |
Testergebnis - Bemessungsdauer oder Batterie unzureichend |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn die Laufzeit der Batterie beim Dauertest zu gering war. |
Testergebnis - Dauertest nicht gestartet |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn der Dauertest nicht gestartet werden konnte. Dies kann z.B. bedeuten, dass die Batterie nicht voll geladen war. |
Testergebnis - Funktionstest nicht gestartet |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn der Funktionstest nicht gestartet werden konnte |
Testergebnis - Konverter defekt |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn der Konverter defekt ist. |
Testergebnis - Leuchtmittel defekt |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn das Leuchtmittel defekt ist. |
Testergebnis - Störung Dauertest |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn das Ergebnis des Dauertests negativ ist. |
Testergebnis - Störung Funktionstest |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn das Ergebnis des Funktionstests negativ ist. |
Testergebnis - Teildauertest nicht bestanden |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn das Ergebnis des Teildauertests negativ ist. |
Datenpunkte im Ordner "E-Mail"
Name |
Typ |
Funktion |
|---|---|---|
Blindkopie senden an (BCC) |
Bidirektional |
Zu verwendende E-Mail-Adresse kann als Text auf diesen Datenpunkt gesendet werden. |
Kopie senden an (BC) |
Bidirektional |
Zu verwendende E-Mail-Adresse kann als Text auf diesen Datenpunkt gesendet werden. |
Mail senden an |
Bidirektional |
Zu verwendende E-Mail-Adresse kann als Text auf diesen Datenpunkt gesendet werden. |
Datenpunkte im Ordner "Sammelmeldungen"
Name |
Typ |
Funktion |
|---|---|---|
Sammelfehlermeldung - Notlichtkonverter |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn bei einem oder mehreren Notlichtkonvertern eine beliebige Störung vorliegt. |
Sammelfehlermeldung - Rettungszeichen |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn bei einem oder mehreren Rettungszeichen eine beliebige Störung vorliegt. |
Sammelfehlermeldung - Sicherheitsleuchte |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn bei einer oder mehreren Sicherheitsleuchten eine beliebige Störung vorliegt. |
Sammelfehlermeldung - Dalileuchte |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn bei einer oder mehreren Dalileuchten eine beliebige Störung vorliegt. |
Sammelhörmelder |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn eine oder mehrere Sammelfehlermeldungen (Notlichtkonverter, Rettungszeichen oder Sicherheitsleuchte) aktiv sind. |
Sammelquittierung |
Eingang |
Über ein Ein-Signal an diesem Eingang werden alle Meldungen quittiert. Der Ausgang des Sammelhörmelders wird aus geschaltet. |
Sammelsichtmelder |
Ausgang |
Dieser Ausgang ist ist aktiv (1), wenn eine oder mehrere Sammelfehlermeldungen (Notlichtkonverter, Rettungszeichen oder Sicherheitsleuchte) aktiv sind. Trifft eine neue Meldung ein wird ein Blinksignal ausgegeben. Sind alle Meldungen quittiert, wechselt das Signal in den statischen aktiv (1) Zustand. |
Datenpunkte im Ordner "Status"
Name |
Typ |
Funktion |
|---|---|---|
Aktuelle Batterieladezustand Abfrage [Text] |
Ausgang |
Dieser Ausgang gibt Datum/Uhrzeit und die aktuell laufenden Batterieladezustand Checks als Text aus. |
Aktueller Dauertest [Text] |
Ausgang |
Dieser Ausgang gibt Datum/Uhrzeit und die aktuell laufenden Dauertests als Text aus. |
Aktueller Funktionstest [Text] |
Ausgang |
Dieser Ausgang gibt Datum/Uhrzeit und die aktuell laufenden Funktionstests als Text aus. |
Aktueller Teil-Dauertest [Text] |
Ausgang |
Dieser Ausgang gibt Datum/Uhrzeit und die aktuell laufenden Teil-Dauertests als Text aus. |
Batterieladezustand-Abfrage-Batch aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Batterieladezustand-Abfrage-Batch aktiv ist. Ist der Test-Batch vollständig, mit allen Testgruppen, abgearbeitet, wird der Ausgang inaktiv. |
Dauertest-Batch aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Dauertest-Batch aktiv ist. Ist der Test-Batch vollständig, mit allen Testgruppen, abgearbeitet, wird der Ausgang inaktiv. |
Funktionstest-Batch aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Funktionstest-Batch aktiv ist. Ist der Test-Batch vollständig, mit allen Testgruppen, abgearbeitet, wird der Ausgang inaktiv. |
Teil-Dauertest-Batch aktiv |
Ausgang |
Dieser Ausgang ist aktiv (1), wenn ein Teil-Dauertest-Batch aktiv ist. Ist der Test-Batch vollständig, mit allen Testgruppen, abgearbeitet, wird der Ausgang inaktiv. |
Datenpunkte im Ordner "Testaktionen"
Name |
Typ |
Funktion |
|---|---|---|
Alle Tests stoppen |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden alle laufenden Tests aller Testgruppen und Leuchten gestoppt. Es werden Stopp-Befehle an alle Leuchten versandt, um alle evtl. laufenden Test zu stoppen. |
Starte Batterieladezustand-Abfragen [Alle] |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden Batterieladezustand-Abfragen für alle Testgruppen gestartet. |
Starte Batterieladezustand-Abfragen [Gruppe] |
Eingang |
Über die Eingabe einer Ganzzahl an diesem Eingang werden Batterieladezustand-Abfragen für die Leuchten der Gruppe mit dieser Nummer gestartet. |
Starte Dauerprüfungen [Alle] |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden Dauerprüfungen für alle Testgruppen gestartet. |
Starte Dauerprüfungen [Gruppe] |
Eingang |
Über die Eingabe einer Ganzzahl an diesem Eingang werden Dauerprüfungen für die Leuchten der Gruppe mit dieser Nummer gestartet. |
Starte Funktionstests [Alle] |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden Funktionstests für alle Testgruppen gestartet. |
Starte Funktionstests [Gruppe] |
Eingang |
Über die Eingabe einer Ganzzahl an diesem Eingang werden Funktionstests für die Leuchten der Gruppe mit dieser Nummer gestartet. |
Starte Teil-Dauerprüfungen [Alle] |
Eingang |
Über ein beliebiges Signal an diesem Eingang werden Teil-Dauerprüfungen für alle Testgruppen gestartet. |
Starte Teil-Dauerprüfungen [Gruppe] |
Eingang |
Über die Eingabe einer Ganzzahl an diesem Eingang werden Teil-Dauerprüfungen für die Leuchten der Gruppe mit dieser Nummer gestartet. |
Eigenschaften der Komponente
Name |
Standard |
Funktion |
|---|---|---|
Dali Notlicht Kanäle |
0 |
Hier werden die einzelnen Notleuchten in einer Liste definiert. Diese erscheinen dann im Datenpunkt-Ordner Dynamisch. |
CSV Seperator |
Tabulator |
Einstellung für den zu verwendenden Separator wenn über den Datenpunkt "Export auslösen" die Log-Datei exportiert wird. |
JSON Dateipfad |
C:\ProgramData\Alexander Maier GmbH\..\www\DALI_Report\DALI_Report.json |
Hier werden beim Export die Testergebnisse im JSON-Format gespeichert. Über den im EisBär integrierten DALI Report werden diese ausgewertet.
|
E-Mail Einstellungen |
|
Hier werden die Einstellungen des Mail Servers für den Versand von E-Mails vorgenommen. |
E-Mail Encoding |
System Default |
Einstellmöglichkeit für den zu verwendenden Zeichensatz: UTF8, UTF7, UTF32, Unicode (UTF16), System Default (z.B. ISO-8859-1), Unicode big endian (UTF16BE) und ASCII |
E-Mail senden an |
|
Hier wird der Empfänger für die E-Mail mit den Testergebnissen definiert. Mehrere Empfänger werden mit ";" Semikolon getrennt eingegeben. |
E-Mail senden an (CC) |
|
Hier wird der Empfänger für die E-Mail Kopie mit den Testergebnissen definiert. Mehrere Empfänger werden mit ";" Semikolon getrennt eingegeben. |
E-Mail senden an (BCC) |
|
Hier wird der Empfänger für die E-Mail Blindkopie mit den Testergebnissen definiert. Mehrere Empfänger werden mit ";" Semikolon getrennt eingegeben. |
E-Mail bei jedem Ergebnis |
|
Ist dieser Parameter gesetzt wird bei jedem Ergebnis eines beliebigen Tests der E-Mail-Versand ausgelöst. |
Geräteverzögerung [s] |
10 |
Hier wird der Zeitabstand zwischen dem Start der Tests der einzelnen Leuchten innerhalb einer Gruppe, in Sekunden, definiert. |
Gruppenverzögerung [s] |
60 |
Hier wird der Zeitabstand zwischen dem Start der Tests der einzelnen Testgruppen, in Sekunden, definiert. |
Stoppe alle Tests beim Start |
X |
Ist dieser Parameter gesetzt werden beim Start des Servers, bzw. beim Starten der Simulation im Editor, Stopp-Befehle an alle Leuchten versandt, um alle evtl. laufenden Test zu stoppen. |
Alle Testzustände bei Start abfragen |
|
Aktivieren um beim Start den aktuellen Teststatus aller Geräte abzufragen. Das ist nur aktiv, wenn "Stoppe alle Tests beim Start" nicht aktiviert ist. |
Alle Testergebnisse bei Start abfragen |
|
Aktivieren um beim Start die letzten Testergebnisse aller Geräte abzufragen. |
Statusabfrage-Intervall [min] |
1 |
Einstellung für den Statusabfrage-Intervall in Minuten |
Statusabfrage-Geräteverzögerung [ms] |
100 |
Hier wird der Zeitabstand zwischen dem Start der Statusabfrage der einzelnen Leuchten innerhalb einer Gruppe, in Millisekunden, definiert. |
Statusabfrage nach Teststart beenden |
|
Ist dieser Parameter gesetzt werden beim Start des Servers, bzw. beim Starten der Simulation im Editor, Stopp-Befehle an alle Leuchten versandt, um alle evtl. laufenden Statusabfragen zu stoppen. |
Erster Dauertest Mindestlaufzeit |
120 |
Angabe der Mindestlaufzeit für den ersten validen Testdurchlauf in Minuten. |
Dali Notlicht Kanäle definieren
Hinzufügen einer Meldung
Geräte ID
Laufende ID des Notlicht Kanals. Die ID beginnt mit 1 und wird beim Einfügen neuer Kanäle automatisch hoch gezählt. Die ID ist eindeutig und einmalig. Wird ein Kanal aus der Liste gelöscht, kann die gelöschte ID nicht wieder verwendet werden.
Phys. Gerät
Bezeichnung des physikalischen Dali Geräts an welchem die Leuchte angeschlossen ist. Bei KNX-Geräten wird empfohlen hier die Physikalische Adresse des Gerätes einzutragen. Aus dieser Bezeichnung werden die Unterordner für die Geräte im Ordner Dynamisch erzeugt und die 3 Datenpunkte zur Kommunikation angelegt.
Für jedes DALI Gateway muss ein eindeutiger Name vergeben werden.
Für die Geräte-Typen (Status) bzw. (Störung) müssen unterschiedliche Bezeichnungen verwendet werden.
DALI-Geräte-Typ
Auswahl des DALI-Geräte-Typs. Abhängig vom Hersteller und Gerätetyp werden die passenden Algorithmen und Datenpunkte intern gewählt.
Beispielkanaldaten für Notlicht, Störung und Status
3 Testgruppen, je eine für Notlicht (3), Status (2) und Störung (1)
Beispiel Notlicht DG/S x.64.1.1 oder DG/S x.64.5.1
- Im EisBär muss der DALI-Geräte-Typ ABB DGN/S 1.16.1 eingestellt werden
- Beispielbezeichnung Spalte "phys. Adresse": gateway
- In der ETS muss in der Notlicht-Konvertergruppe das DGN/S1.16.1-Format aktiviert werden, nicht bei den einzelnen Notleuchten.
Verwenden werden beim "Ausgang A" die Objekte 58, 59 u. 60 für den Notlicht-Prüfung.
DALI Notlicht Manager-Datenpunkt im Ordner Dynamisch\gateway |
ETS-Objekt |
|---|---|
Testanforderung 2Octed Unsigned Value |
Notlicht-Prüfung starten adr. (DGN/S) 2Byte |
Testergebnis 4Octed Unsigned Value |
Notlicht-Prüfung Ergebnis adr. 4Byte |
Testzustand 2Octed Unsigned Value |
Notlicht-Prüfung Status adr. 2Byte |
Beispiel Notlicht KNX DPT 245.600, CTR/C (DPT_Converter_Test_Result)
DALI Notlicht Manager-Datenpunkt im Ordner Dynamisch\gateway\Gerät x |
ETS-Objekt |
|---|---|
Testanforderung 2Octed Unsigned Value |
|
Testergebnis 4Octed Unsigned Value |
|
Testzustand 2Octed Unsigned Value |
Beispiel Störung / DPT_237.600 Diagnostik.
- Beispielbezeichnung Spalte "phys. Adresse": Störung
Der EisBär DALI Gerätetyp DPT_237.600 (Diagnostik) wird zur Auswertung von DALI-Status- und Störmeldungen verwendet. Diese haben nichts mit Notlicht zu tun. Gegebenfalls muss der Datentyp eingestellt werden.
Für jede zu überwachende Daliadresse muss ein Kanal angelegt werden.
DALI Notlicht Manager-Datenpunkt im Ordner Dynamisch\Störung\ |
ETS-Objekt ABB (Parameter: Ausgang/Störung/"Störung adressiert" aktivieren) |
ETS-Objekt Siemens (Parameter: Allgemein/Kanal, Status Fehler aktivieren) |
|---|---|---|
Testergebnis 4 Octed Unsigned Value - 0/0/102(0/0/101) |
Objekt 23 od. 2045 Ausgang A Störung adressiert 2Byte (DPT 237.600) - 0/0/102(0/0/101) |
Objekt 37 od. 1062 Kanal, Fehler Status 2Byte (DPT 237.600) - 0/0/102(0/0/101) |
Testanforderung 2Octed Unsigned Value - 0/0/101 |
Die Meldungen können aktiv empfangen (im KNX Daligateway einstellen) oder abgefragt werden.
Bei aktiven Empfangen des Eisbär (aktiv senden des Dali-Gateways wird mit nur einer Gruppenadresse gearbeitet. Diese wird mit dem Datenpunkt Testanforderung verbunden.
Bei Abfragen muss mit 2 Gruppenadressen im Kommunikationsobjekt gearbeitet werden. Die sendende Adresse schickt das Testergebnis an den Notlichtmanager und eine zusätzliche Adresse empfängt die Testanforderung des Notlichtmanagers.
Wichtig ist, dass die richtigen Datentypen in der ETS eingestellt werden. Im Moment wird der DPT237.600 noch nicht automatisch erkannt. Es muss DPT "7.* 2-Byte vorzeichenlos" eingestellt werden.
Beispiel Status ABB DG/S x.
Der EisBär DALI Gerätetyp x64.x.1 (Status) wird zur Auswertung der DALI-Statusmeldungen bei ABB Dali-Gateways verwendet. Dieser Typ funktioniert nur mit ABB Daligateways.
In der ETS muss unter Gruppe/EVGx Vorlage Status / bzw Status der Parameter "Statusbyte" freigegeben werden. Zusätzlich muss senden "bei Änderung" aktiviert werden. Die Meldungen werden vom Dali Notlicht Manager nur aktiv empfangen.
Abhängig von den ETS Parametern "Gruppe x verwenden" oder "EVG x verwenden" werden folgende Objekte benutzt: 48, 59… bzw. 224, 235…
In der ETS muss DPT "7.* 2-Byte vorzeichenlos" eingestellt werden. Die Kommunikationsobjekte senden ein 2 Byte Telegramm (2Octed Unsigned Value).
Der Status muss für jede Leuchte oder jede Gruppe verknüpft werden.
Ausgewertet wird:
Bit 8: |
1 = EVG hat Lampen-Störung 0 = EVG hat keine Lampen-Störung Für Gruppe: 1, wenn mindestens 1 Teilnehmer der Gruppe eine Lampen-Störung hat. 0, kein Teilnehmer der Gruppe hat Lampen-Störung. |
Bit 9: |
1 = EVG hat EVG-Störung 0 = EVG hat keine EVG-Störung Für Gruppe: 1, wenn mindestens 1 Teilnehmer der Gruppe eine EVG-Störung hat. 0, kein Teilnehmer der Gruppe hat EVG-Störung. |
DALI Adresse
Dali-Kurzadresse der Leuchte. Diese wird im Rahmen der Dali-Inbetriebnahme vergeben. Die Adresse darf an einem physikalischen Gerät nur einmal verwendet werden.
Leuchtentyp
Zur Auswahl stehen drei Leuchtentypen: Notlichtkonverter, Sicherheitsleuchte und Rettungszeichen. Diese Auswahl bestimmt die Darstellung an der Komponente Dali Notlicht Anzeige.
Bezeichnung
Beliebige Alphanumerische Bezeichnung für die Leuchte. Die Information wird automatisch in die Komponente Dali Notlicht Grafische Anzeige übertragen und dort angezeigt.
Etage
Beliebige Alphanumerische Angabe zur Etage für die Leuchte. Die Information wird automatisch in die Komponente Dali Notlicht Grafische Anzeige übertragen und dort angezeigt.
Einbauort
Beliebige Alphanumerische Angabe des Einbauortes für die Leuchte. Die Information wird automatisch in die Komponente Dali Notlicht Grafische Anzeige übertragen und dort angezeigt.
Teildauer Zeit [min.]
Definiert die Zeit der Teil-Dauerprüfung in Minuten. Bei der Teil-Dauerprüfung wird eine Dauerprüfung gestartet und diese nach der eingestellten Teildauer Zeit vom System gestoppt. Danach erfolgt die Abfrage des Batterieladezustands.
Teildauer Batterie Min. [%)
Definiert den Mindestladestand nach einer Teil-Dauerprüfung der zum Bestehen des Test erforderlich ist. Bei der Teil-Dauerprüfung wird eine Dauerprüfung gestartet und diese nach der eingestellten Teildauer Zeit vom System gestoppt. Danach erfolgt die Abfrage des Batterieladezustands. Dieser muss über dem definierten Minimum in Prozent liegen und dem Test als Bestanden zu werten.
Testgruppe
Definiert die Testgruppe zu welcher die Leuchte gehört. Es werden nie die Tests aller Leuchten eines Gebäudes zu einem Zeitpunkt gestartet. So wird sichergestellt, dass auch nicht alle Notleuchten zur gleichen Zeit entladen sind. Bei Verwendung mehrerer Testgruppen werden diese zeitlich gestaffelt, gemäß Gruppenverzögerung [s], gestartet.
