This component behaves exactly like the WAGO PFC CODESYS. The only difference is the EisBaer internal import.

The EisBaer driver is the Modbus master and WAGO is the Modbus slave.

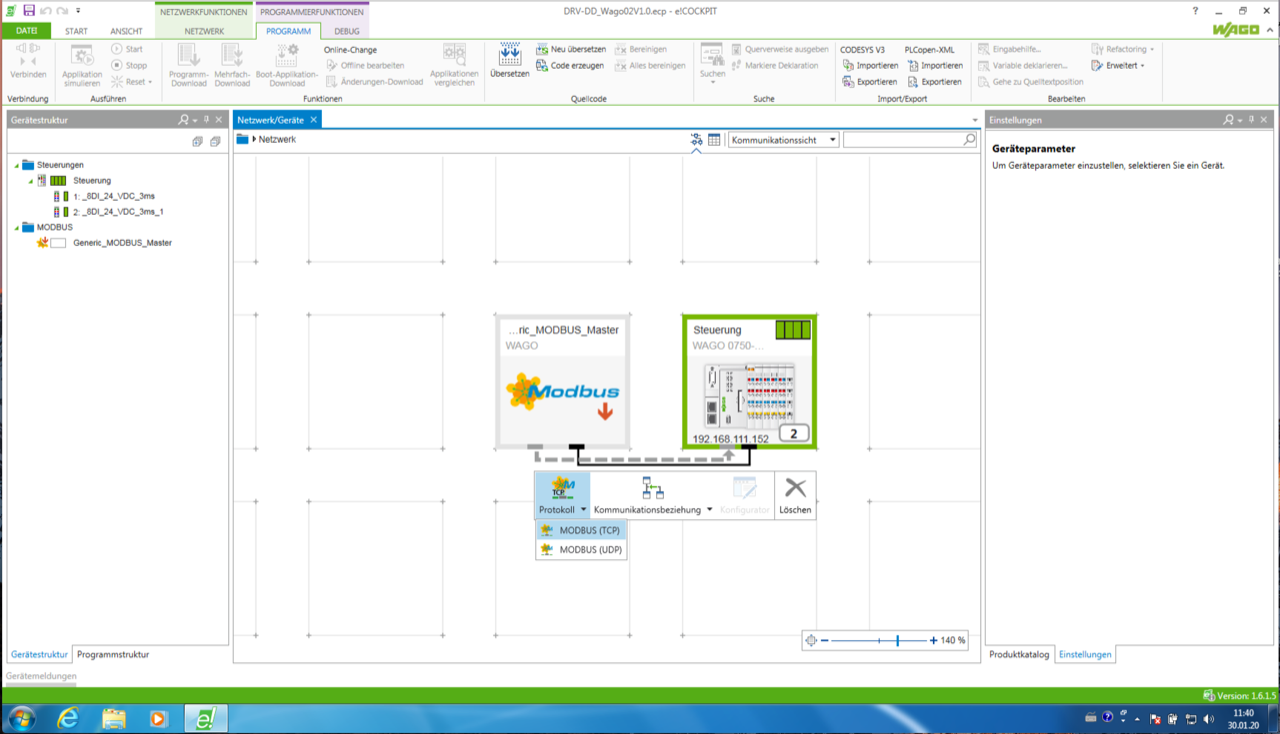

1.A Modbus_Master must be created and connected in e!Cockpit and MODBUS (TCP) must be set. This represents the EisBaer Modbus master driver.





2.The IP address of the Wago controller (slave) must be entered in the EisBear

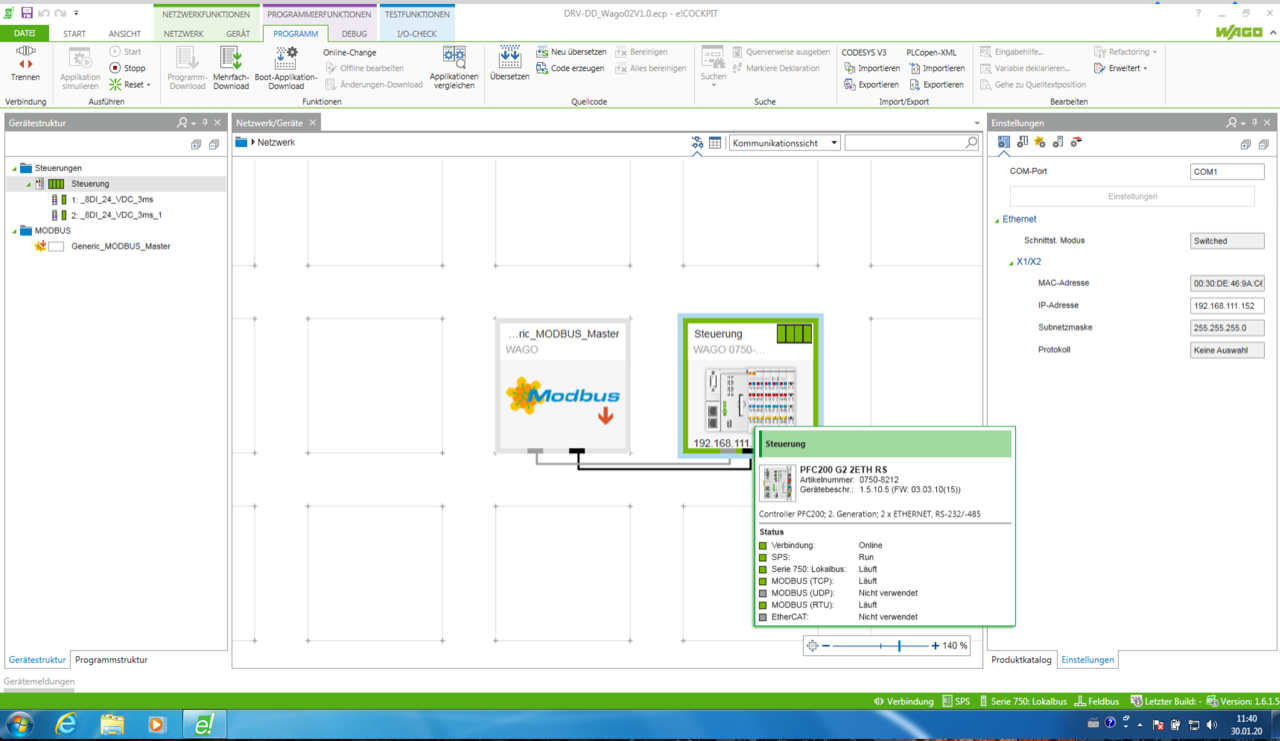

3.  Double-click on the controller to display the detailed view.

4.  By marking the controller, "MODBUS-SLAVE" is displayed under network functions. Export" exports the e!Cockpit CSV file that can be imported into the EisBaer e!Cockpit driver.







Sample content of an eCockpit CSV export file:



DataPointName;IecDataType;IsExpliciteChannel;WriteFunctionCode;ReadFunctionCode;WriteAddress;ReadAddress;WriteBitPosition;ReadBitPosition

wWatchdogCommand;WORD;True;6;0;64000;0;0;0

wWatchdogTimeOut;WORD;True;6;3;64001;64001;0;0

wWatchdogState;WORD;True;0;3;0;64002;0;0

wWatchdogConfig;WORD;True;6;3;64003;64003;0;0

wWatchdogTcpConn;WORD;True;6;3;64004;64004;0;0

wLEDErrorCode;ARRAY[0..2] OF WORD;True;0;3;0;64010;0;0

wPlcState;WORD;True;0;3;0;64013;0;0

wOrderNumber;ARRAY[0..3] OF WORD;True;0;3;0;64016;0;0

wFirmwareVersion;WORD;True;0;3;0;64020;0;0

wHardwareVersion;WORD;True;0;3;0;64021;0;0

wFirmwareloaderVersion;WORD;True;0;3;0;64022;0;0

wProcessImageVersion;WORD;True;0;3;0;64023;0;0

wLengthProcessimageInput;WORD;True;0;3;0;64064;0;0

wLengthProcessimageAnalogueInput;WORD;True;0;3;0;64065;0;0

wLengthProcessimageDigitalInput;WORD;True;0;3;0;64066;0;0

wLengthProcessimageOutput;WORD;True;0;3;0;64067;0;0

wLengthProcessimageAnalogueOutput;WORD;True;0;3;0;64068;0;0

wLengthProcessimageDigitalOutput;WORD;True;0;3;0;64069;0;0

wMacId1;ARRAY[0..2] OF WORD;True;0;3;0;64032;0;0

wConst1234;WORD;True;0;3;0;64160;0;0

wConstAAAA;WORD;True;0;3;0;64161;0;0

wConst5555;WORD;True;0;3;0;64162;0;0

wLiveRegister;WORD;True;0;3;0;64250;0;0

Application.Wohnung_OG_Licht.S1;BOOL;False;0;3;0;0;0;0

Application.Wohnung_OG_Licht.O1;BOOL;False;0;3;0;0;0;1
