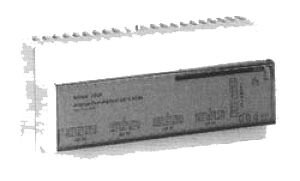

Anzeigedemultiplexer - AZ/S 80.64

Ermöglicht im Zusammenhang mit der Anzeigelogik AL/S 80.64 den Anschluß von bis zu 64 Kleinverbrauchern (LEDs - Glühlampen - Relaisspulen) an die 2adrige i-BUS-Leitung z. B. zur Realisierung von Anzeigetableaus.

Der Anschluß an der AL/S 80.64 erfolgt über ein mitgeliefertes Flachbandkabel (40cm lang) mit Steckverbinder.
Die Kleinverbraucher werden über 4 Stück 16polige Anschlußklemmenblöcke AB/S 80.16 angeschlossen.
Die Stromversorgung der Kleinverbraucher (24VDC) ist extern vorzusehen und am AZ/S 80.64 anzuschließen.

Schnellbefestigung auf Tragschiene 35mm, IP20, RAL 7035
