DLM Controller 6 - Dynamischer Lademanagement Controller

Bestellnummer: AM-EIS-400-60

€ 2.616,81

inkl. 19% MwSt.

zzgl. Versandkosten (5 kg)

DLM Controller 6
inkl. Lizenz für 6 Ladepunkte

Dynamischer EisBär Lademanagement-Controller für Ladeparks mit bis zu 40 AC-/DC-/HPC-Ladepunkten. Intelligente Lastverteilung mit phasengenauer Regelung, PV- und Speicherintegration, OCPP-Backend/Proxy, §14a-EnWG-Unterstützung und lokaler EisBär SCADA 3 Suite. Ideal für wirtschaftliche, skalierbare und lastspitzenoptimierte eMobility-Infrastrukturen.

Korb
  • Beschreibung
  • Technische Daten
  • Zubehör

EisBär DLM Controller 6

inkl. Lizenz für 6 Ladepunkte

Dynamischer Lademanagement-Controller für Ladeparks bis 40 Ladepunkte

Der EisBär DLM Controller 6 ist ein leistungsfähiger, dynamischer Lademanagement-Controller für AC-, DC- und High-Power-Ladestationen. Er übernimmt die intelligente Lastregelung und Verbundsteuerung von Ladeparks mit bis zu 40 Ladepunkten. Für größere Anlagen ab 40 Ladepunkten steht eine skalierbare Softwarelösung auf Basis von EisBär Dongle-Lizenzen (Architekt/Enterprise) zur Verfügung.

Die Regelung erfolgt wahlweise mit statisch vorgegebenem Stromwert an der Einspeisung oder vollständig dynamisch auf Basis der aktuell verfügbaren Energie – z. B. durch Messung am Hausanschluss und zusätzlicher Einbindung einer PV-Anlage als „doppelt dynamische“ Regelung. Integrierte Treiber für Ladestationen verschiedener Hersteller ermöglichen die direkte Anbindung; Fabrikate und Typen können innerhalb eines Systems frei gemischt werden. Durch den optional nutzbaren Maximumwächter werden Lastspitzen am Hausanschluss zuverlässig vermieden. Die verfügbare Gesamtleistung wird dabei intelligent auf alle aktiven Ladepunkte verteilt, sodass alle angeschlossenen Elektrofahrzeuge mit der maximal verfügbaren Leistung geladen werden – inklusive phasengenauer Ausregelung der Ladeströme.

Über einen integrierten Kalender lassen sich Freigaben, Reservierungen und zeitabhängige Strategien für einzelne Ladepunkte komfortabel realisieren. Der Controller verfügt über eine Anbindung an die Strompreisbörse: Bei dynamischen Stromtarifen kann der Ladevorgang automatisch starten, sobald der Energiebezug unter einen einstellbaren Preis fällt. Mit EisBärs LNOT™ (Local Network of Things) arbeitet das System vollständig lokal, ist vom Internet unabhängig und bietet maximale Stabilität sowie sicheren Datenaustausch vor Ort. Der DLM Controller fungiert dabei als lokales OCPP-Backend inklusive OCPP-Proxy zur Anbindung an externe Backend-Systeme – ohne laufende Backend-Kosten. Die Bereitstellung beliebig vieler Ladepunkte bei frei definierbarer Maximalleistung je Ladepunkt ist möglich. Das System kann redundant mit zwei Controllern ausgeführt werden; die Basisfunktion wird projektspezifisch angepasst.



Softwaredetails

  • Dynamische Regelung mit stetiger Nachführung durch Leistungsmessung im Gebäude oder statische Regelung über fest definierten Stromwert des Hausanschlusses
  • Einbindung von PV-Anlagen und Stromspeichern, inkl. „PV only“-Laden
  • Priorisierung von Ladepunkten über konfigurierbare Prioritätsstufen
  • Speed-Option zur maximalen Ladegeschwindigkeit durch Umverteilung nicht genutzter Leistung
  • Phasengenaue Ausregelung der Ladeströme durch gezielte Ansteuerung der einzelnen Ladepunkte
  • Integrierte OCPP-Proxy-Funktion zur Weiterleitung einzelner oder aller Wallboxen an ein übergeordnetes OCPP-Backend (z. B. für Abrechnung und/oder Autorisierung)
  • RFID-Kartenmanagement lokal oder im übergeordneten Backend, inkl. Budget-/Prepaid-Funktion
  • Anbindung von Wallboxen über OCPP 1.6 / 2.0.1, OPC UA, Modbus RTU/TCP oder UDP
  • Protokollierung der Ladevorgänge inkl. Authentifizierung und übertragener Energiemenge
  • PMS-Anbindung: Übertragung der Lademanagementdaten an Hotelbuchungs- bzw. Property-Management-Systeme über die integrierte PMS-Schnittstelle
  • Ausgabe der Ladeströme je Ladepunkt sowie für den gesamten Ladepark
  • Option zur Leistungsreduzierung nach §14a EnWG (Hardwareanbindung bauseits)
  • Fernwartungs-Option vorinstalliert, Internet-Anschluss bauseits



Hardwaredetails

  • DLM-Controller mit vorinstallierter EisBär SCADA 3 Suite, inkl. Lizenz für 6 Ladepunkte
  • Zwei separate Netzwerkanschlüsse:
      – Netzwerk der Ladepunkte
      – Campus-/Gebäudenetz oder separater Internetzugang
  • Stromversorgung über externes Stecknetzteil (im Lieferumfang enthalten)
  • Windows-Betriebssystem mit 128GB NVME SSD
  • Montage per Hutschienen-Adapter für den Schaltschrank-Einbau (im Lieferumfang enthalten)
  • Ausgelegt auf Langzeitverfügbarkeit

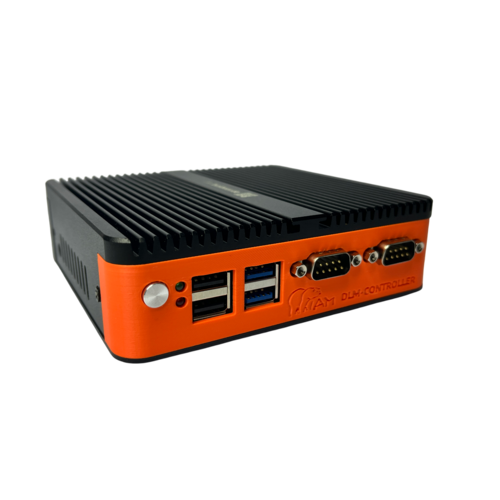

DLM-Controller 6

- Lüfterlos, passive Kühlung
- Intel® Prozessor Celeron N100 (Turbo 3.4Ghz)
- Intel® UHD Graphics 600
- 16 GB DDR4 RAM
- 128 GB NVME SSD
- Betriebssystem: Windows 11 Professional

- Spannungsversorgung: 12 V DC SELV
- Energieeffizient TDP 10 Watt (max. Verbrauch: 25W)
- Kompakt, robust und wartungsarm
- 2x USB 3.0 und 2x USB 2.0
- 2x RS232 COM
- 2x Ethernet (10/100/1000MBit)
- 1x HDMI 1.4 / 1x VGA

- Betriebstemperatur: -10°C - 60°C
- Luftfeuchtigkeit: 30 - 90%, nicht kondensierend
- Geräte-Abmessungen: 135*127*39mm / 8 TE
- FCC Class B, UL, CE- und RoHS konform

Lieferumfang: EisBär DLM-Controller 6 mit Windows 11 Professional, inkl. Lizenz für 6 Ladepunkte, 12V-Netzteil, Hutschienen-Montagekit - betriebsfertig eingerichtet und getestet

• Optional: EisBär HI-Server – VESA-Montagekit
• Optional: EisBär HI-Server – 19“ 1.5HE Montagerack
• Optional: EisBär HI-Server – WLAN 802.11ac + BT







ERWEITERUNGEN

Softwareerweiterung des Dynamischen Lademanagement Controllers um weitere 6 Ladepunkte für Elektro-Fahrzeug-Ladestationen als Lastregelung und Verbundsteuerung für Ladeparks mit bis zu 40 Ladepunkten.
